Das SIYI F9P RTK Combo ist eine hochpräzise RTK-GNSS-Lösung, die für professionelle UAVs, autonome Drohnen und Roboterplattformen entwickelt wurde. Es ist sowohl als Basisstations-Combo als auch als Mobilstations-Combo erhältlich und bietet eine Positionierungsgenauigkeit im Zentimeterbereich für anspruchsvolle Anwendungen in den Bereichen Navigation, Kartierung, Vermessung, Inspektion und Präzisionslandwirtschaft.
Das auf dem SIYI F9P RTK-Modul basierende System unterstützt die Multifrequenz-GNSS-Positionsbestimmung, eine schnelle RTK-Konvergenz sowie die zuverlässige Integration in professionelle Autopilotsysteme.
Hochpräzise RTK-Positionsbestimmung
Das SIYI F9P RTK-System bietet eine Positionsgenauigkeit im Zentimeterbereich.
Dank der RTK-Technologie verbessert es die 3D-Positionsgenauigkeit von Meter- auf Zentimeter-Ebene und eignet sich somit für den professionellen UAV-Einsatz, der präzise Navigation und zuverlässige Positionsbestimmung erfordert.
Erhältlich als Basisstation und mobile Station
Das SIYI F9P RTK ist je nach Anwendungszweck in zwei Kombi-Versionen erhältlich.
Die Basisstations-Kombination ist darauf ausgelegt, RTK-Korrekturdaten über die Bodenstation bereitzustellen.
Die Mobilstations-Kombination ist für den Einbau in das UAV vorgesehen und empfängt Korrekturdaten für eine genaue Positionierung des Fluggeräts.
Basisstations-Kombipaket

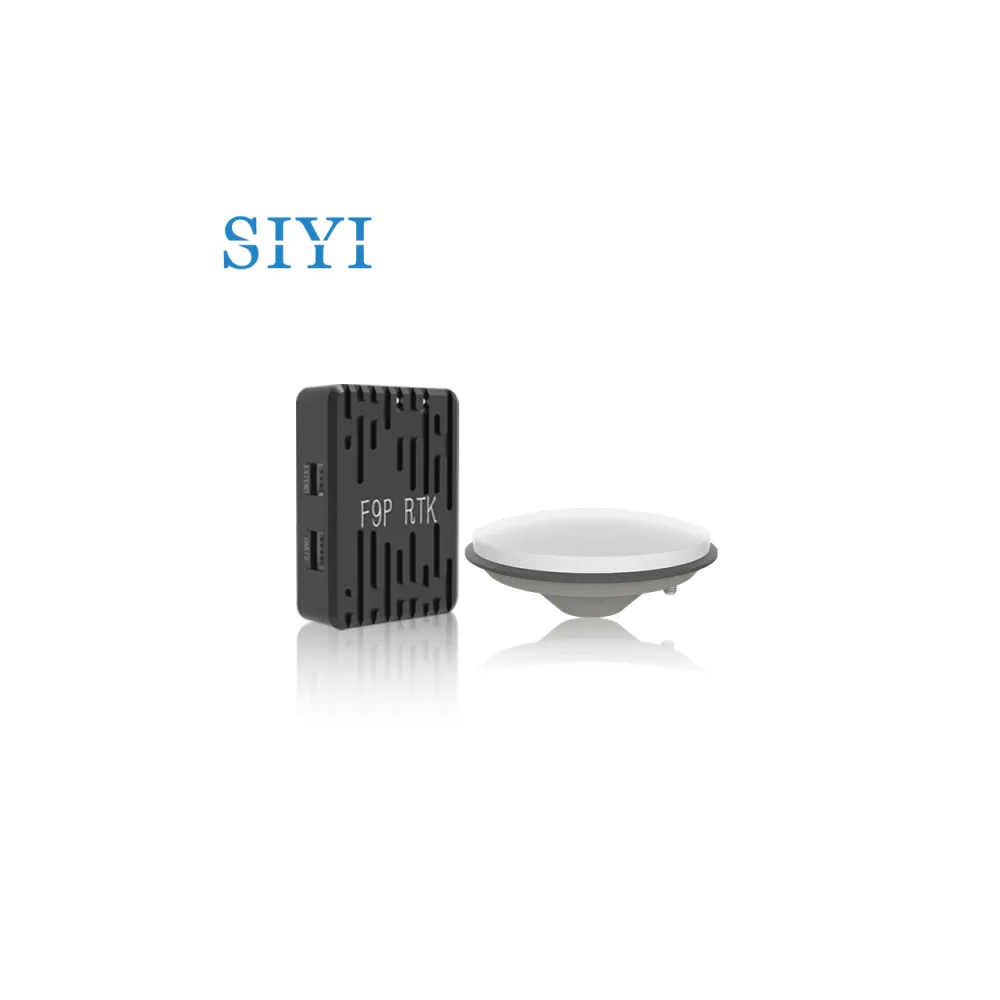

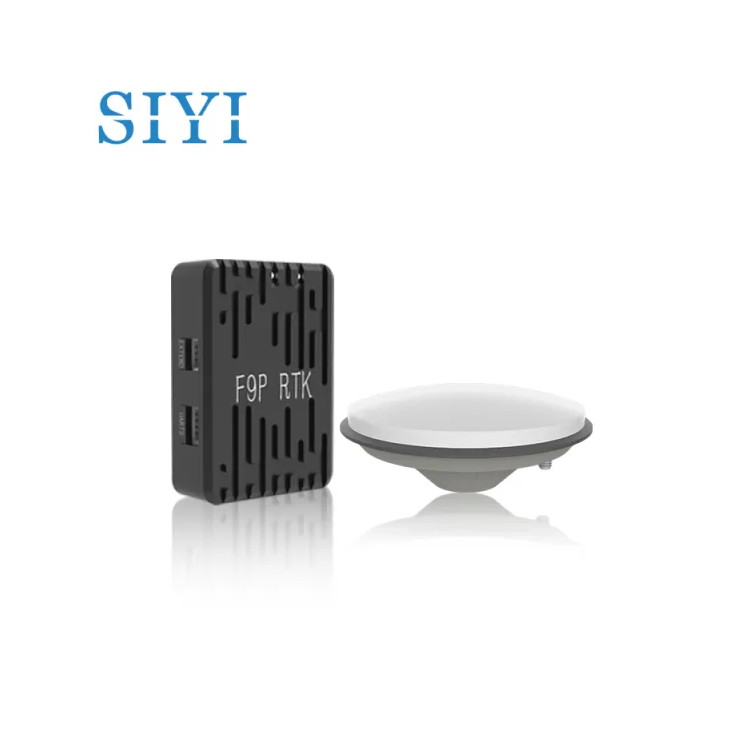

Die Basisstations-Kombination umfasst das F9P RTK-Basismodul, eine RTK-Antenne mit Pilzkopf und hoher Verstärkung, ein Antennenkabel sowie ein USB-C-Kabel.
Sie ist für den Einsatz an einer festen Bodenstation konzipiert und liefert Korrekturdaten über den Flugcontroller und das Datenverbindungssystem an die mobile RTK-Einheit.
Die Basisstationsantenne bietet eine Verstärkung von 5,5 dBi für einen starken Signalempfang und zuverlässige RTK-Korrekturabläufe.
Mobile-Station-Kombipaket
Das Mobilstations-Set umfasst das mobile F9P-RTK-Modul, eine vierarmige Spiralantenne, eine Antennenhalterung sowie Verbindungskabel für die Autopilot-Integration.
Sie ist für die Installation am Fluggerät konzipiert und liefert hochpräzise Positionsdaten während des UAV-Betriebs.
Die mobile Antenne bietet einen Gewinn von 2 dBi und ist für die Montage an UAVs sowie für RTK-Rover-Anwendungen optimiert.
Peilung mit zwei Modulen
Das SIYI F9P RTK-System unterstützt die Peilung mit zwei Modulen, wenn zwei Mobilstationsmodule verwendet werden.
Dadurch können Kursinformationen über die RTK-Positionierung ermittelt werden, was dazu beiträgt, den kompassbasierten Kurs in komplexen magnetischen Umgebungen zu ersetzen.
Schnelle RTK-Konvergenz
Das System unterstützt eine schnelle RTK-Positionierung mit einer RTK-Vermessungszeit von unter 55 Sekunden.
Auch die GPS-Erfassung erfolgt zügig: Der Kaltstart dauert weniger als 23 Sekunden und der Warmstart weniger als 1 Sekunde, was die Einrichtungszeit bei Feldarbeiten verkürzt.
Flexible Konnektivität

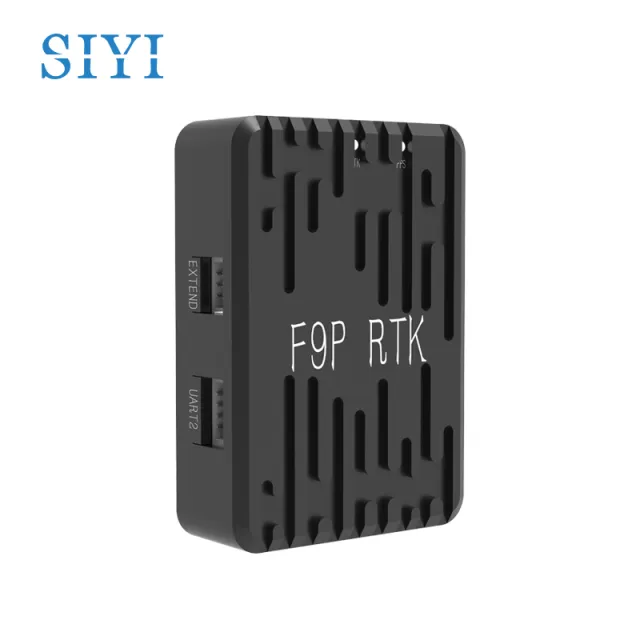

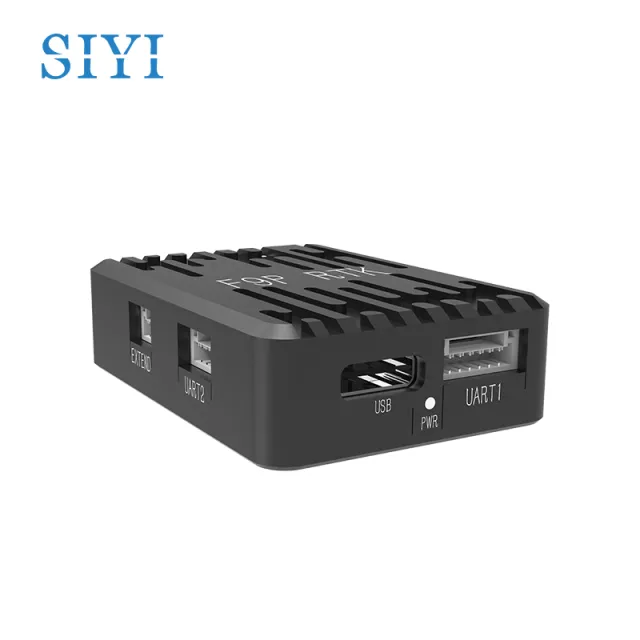

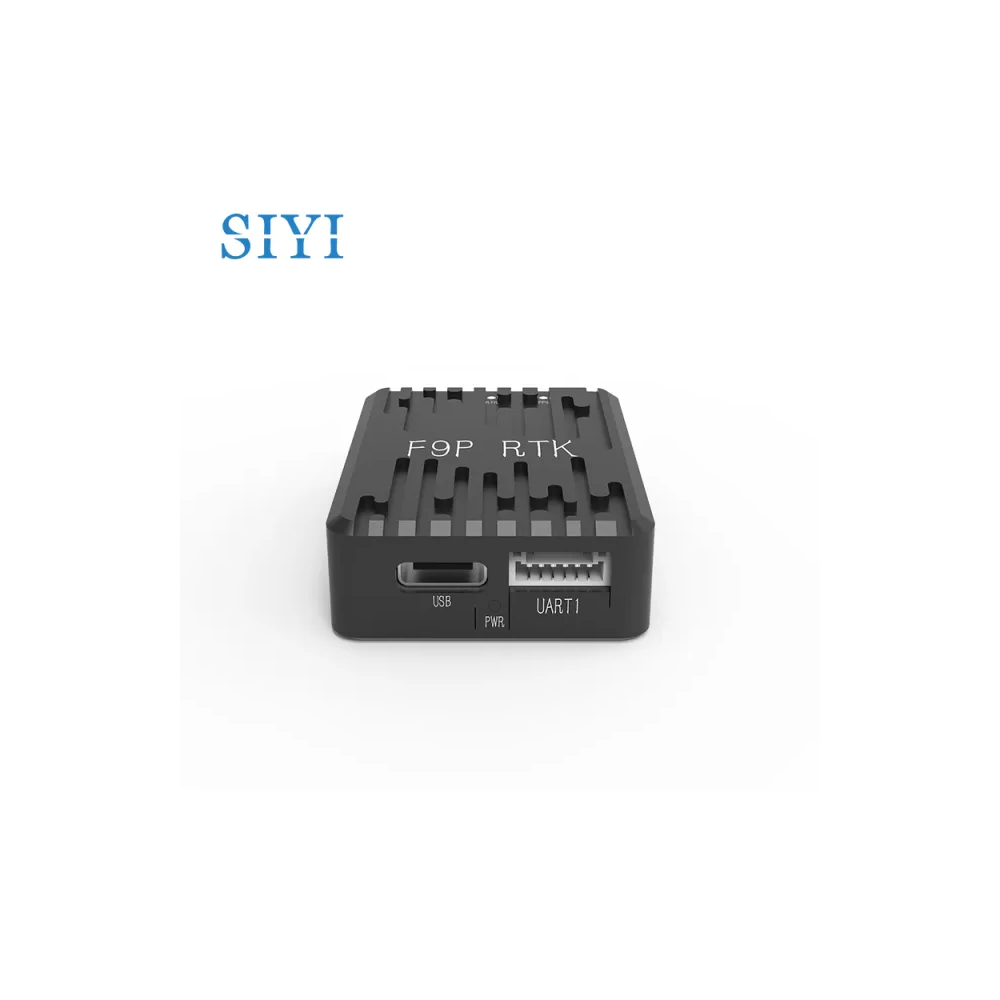

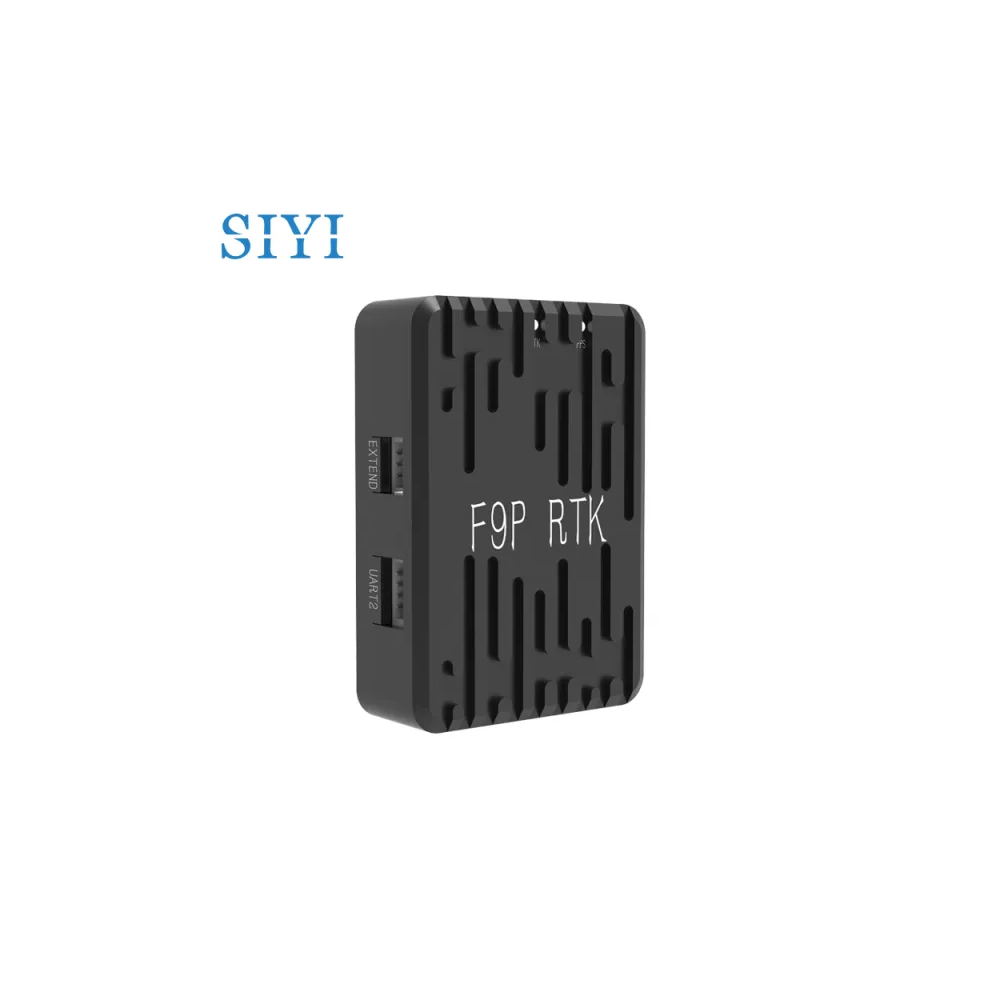

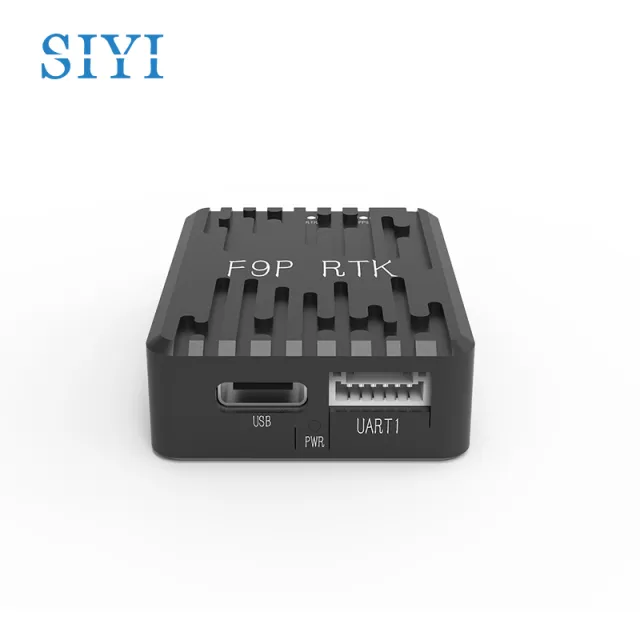

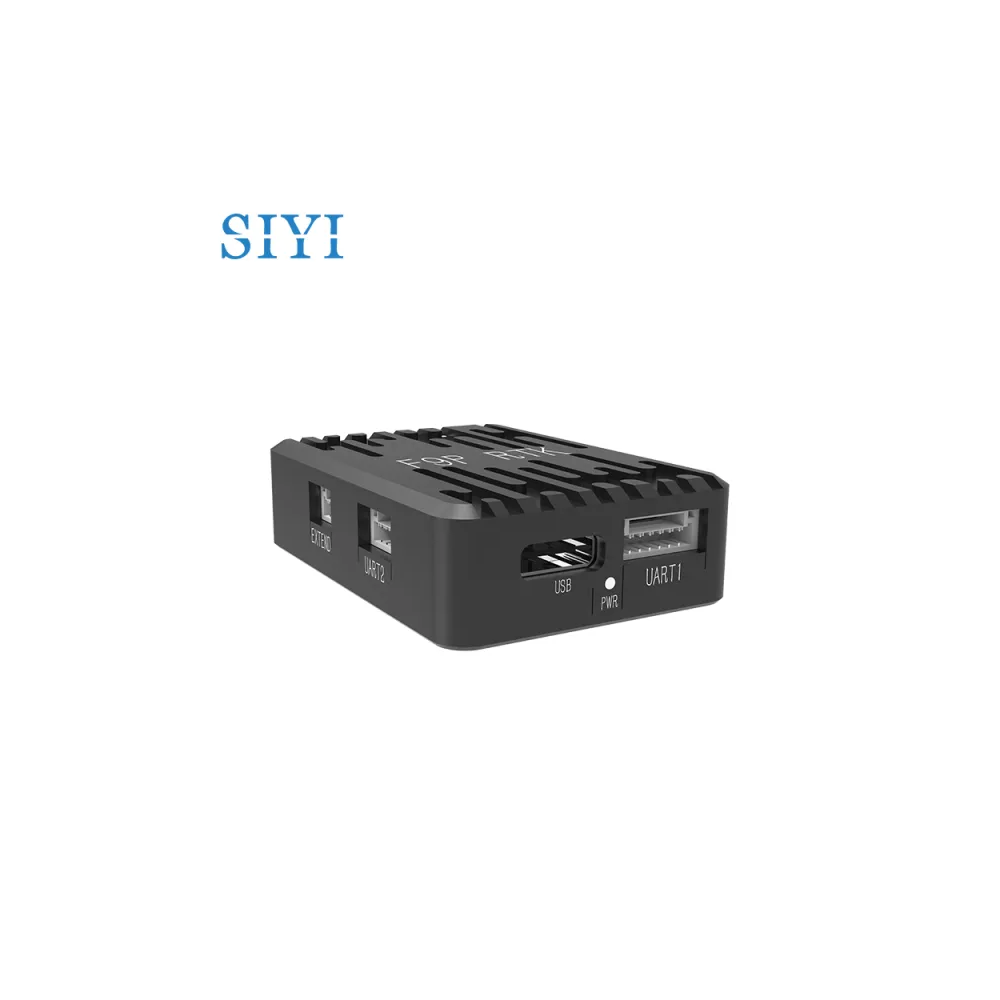

Das SIYI F9P RTK-Modul verfügt über 2 UART-Schnittstellen und 1 USB-Typ-C-Anschluss.
Der Antennenanschluss erfolgt über eine MMCX-Schnittstelle und ermöglicht je nach gewählter Kombination den Anschluss an die mitgelieferte Basisstations- oder Mobilstationsantenne.
Professionelle UAV-Anwendungen
Das SIYI F9P RTK-Combo eignet sich für UAV-Kartierung, Vermessung, Präzisionslandwirtschaft, Inspektionen, autonome Navigation und den professionellen Drohnenbetrieb.
Es ist für den Einsatz mit kompatiblen Autopilotsystemen und professionellen UAV-Plattformen konzipiert, die eine hochpräzise RTK-Positionsbestimmung erfordern.
Technische Daten
Produkt: SIYI F9P RTK-Kombination
Verfügbare Versionen: Basisstation-Combo / Mobile Station-Combo
Anwendung: RTK-Positionierung, UAV-Kartierung, Vermessung, Präzisionslandwirtschaft, Inspektion und autonome Navigation
Positionsgenauigkeit: 1 cm + 1 ppm
Einzelpunktpositionierung: 1,5 m CEP
SBAS-Hilfspositionierung: 1,0 m CEP
RTK-Vermessungszeit: <55 s
GPS-Kaltstart: <23 s
GPS-Warmstart: <1 s
Antennengewinn der Basisstation: 5,5 dBi
Antennengewinn der mobilen Station: 2 dBi
Peilung mit zwei Modulen: Unterstützt
Gierwinkelgenauigkeit: 0,35° als Referenz
Schnittstellen: 2× UART / 1× USB Typ C
Antennenstecker-Typ: MMCX
Betriebsspannung: 4,5–5,5 V
Leistungsaufnahme: 0,6 W
Betriebstemperatur: -30 °C bis +75 °C
Modulabmessungen: 47 × 33 × 13 mm
Modulgewicht: 31 g
Lieferumfang – Basisstations-Kombination
1× SIYI F9P RTK-Basismodul
1× RTK-Antenne
mit Pilzkopf 1× Antennenkabel
TNC auf MMCX 1× Typ-C-auf-USB-Kabel
Lieferumfang – Mobile-Station-Kombipaket
1× SIYI F9P RTK-Mobilmodul
1× Vierarm-Spiralantenne
1× Antennenhalterung
1× Kabel
von UART1 zum GPS-Modul 1× Kabel
von UART2 zu PX4 GPS YAW UART2 1× Kabel von UART1 zu TELEM4
