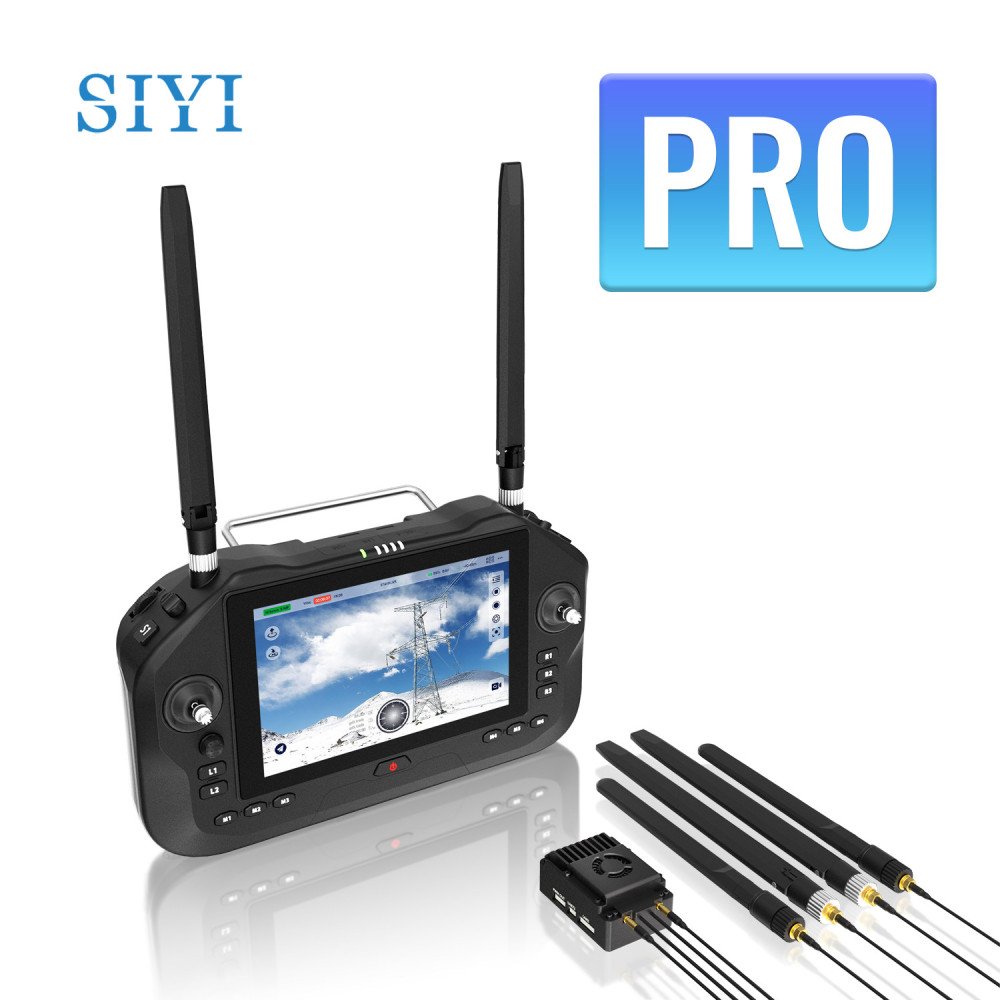

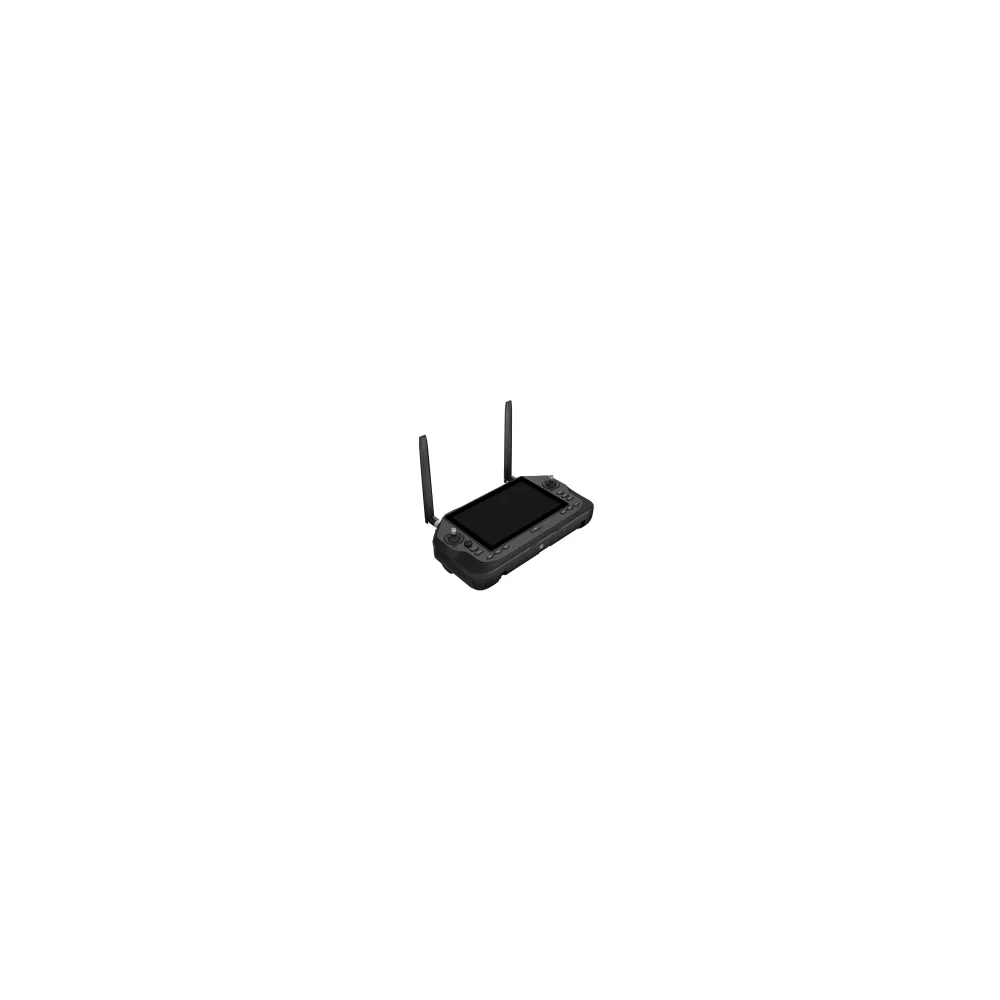

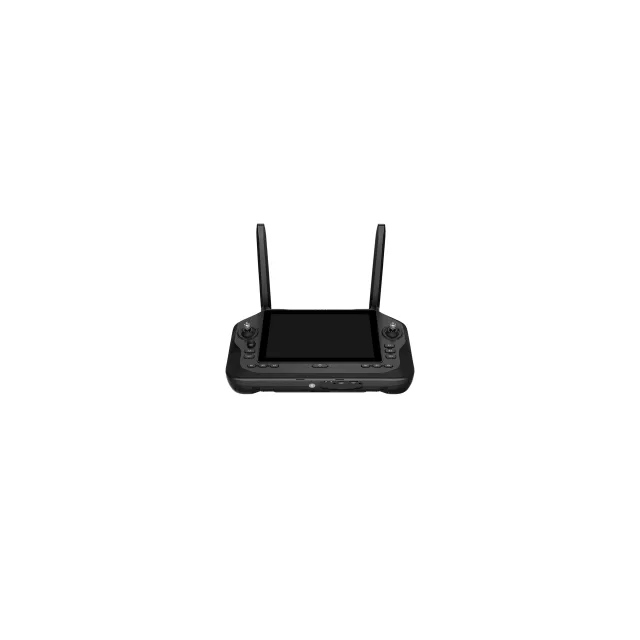

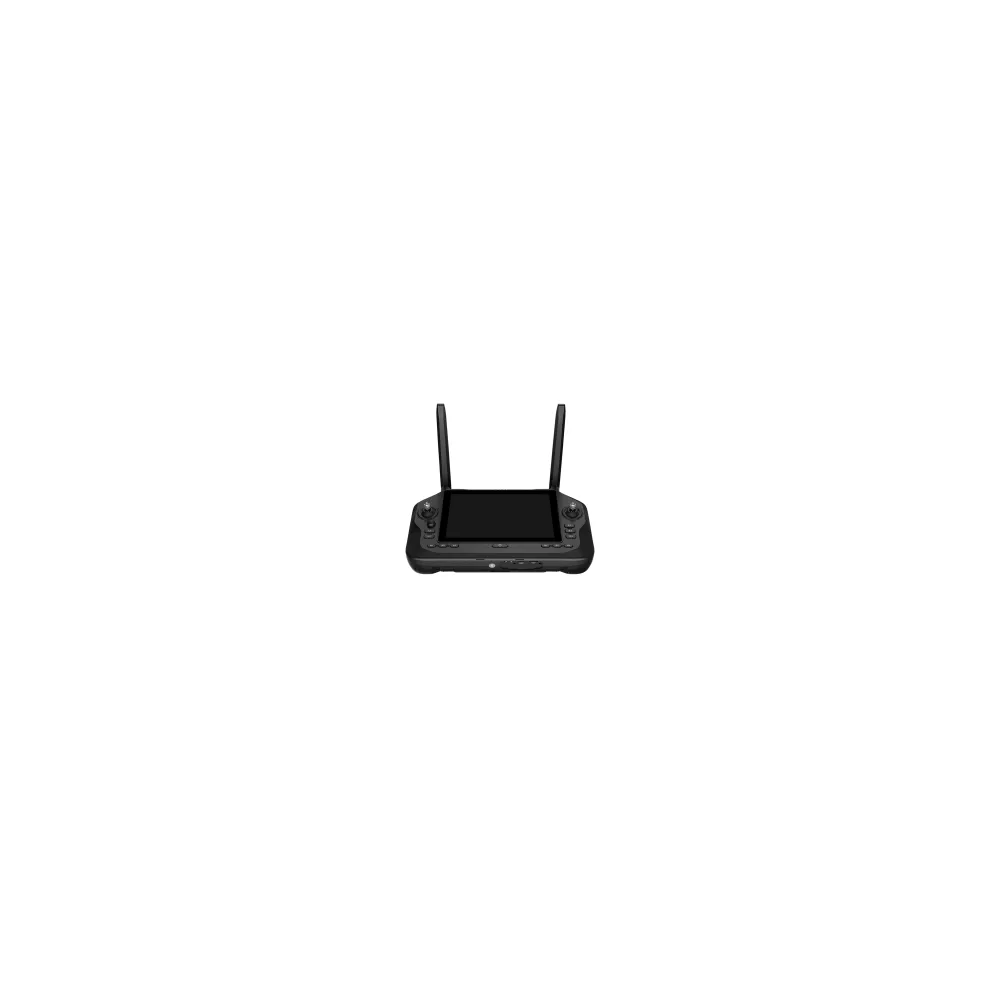

UniRC 7 Pro Handheld-Bodenstation

Die SIYI UniRC 7 Pro Handheld-Bodenstation ist ein professionelles System für Fernsteuerung, Telemetrie-Datenübertragung und hochauflösende digitale Videoübertragung, das für UAVs, UGVs, USVs, autonome Fahrzeuge, Industrieanlagen und intelligente Roboterplattformen entwickelt wurde.

Durch die Kombination von Zweifrequenz-Kommunikation (2,4 GHz und 5 GHz), Weitbereichsübertragung, 4K-Videofähigkeit, fortschrittlicher Android-Verarbeitung, umfangreichen physischen Bedienelementen, HDMI- und Ethernet-Anschlussmöglichkeiten sowie einem hochhellen Display für den Außenbereich bietet das UniRC 7 Pro eine umfassende Steuerungs- und Überwachungslösung für anspruchsvolle professionelle Einsätze.

Dualfrequenz-Redundanz (2,4 GHz und 5 GHz)

Der UniRC 7 Pro unterstützt sowohl das 2,4-GHz- als auch das 5-GHz-Frequenzband.

Seine Zweifrequenz-Architektur wählt automatisch geeignete Kommunikationskanäle entsprechend der umgebenden Störsituation aus und trägt so zur Verbesserung der Übertragungsstabilität und der Störfestigkeit bei.

Das 2,4-GHz-Band bietet eine starke Kommunikationsreichweite, während das 5-GHz-Band zusätzliche Frequenzflexibilität in komplexen Betriebsumgebungen bietet.

Bis zu 40 km Kommunikationsreichweite

Der UniRC 7 Pro bietet unter geeigneten Betriebsbedingungen eine maximale Kommunikationsreichweite von bis zu 40 km.

Dank dieser großen Reichweite eignet es sich für professionelle Inspektionen, Kartierung, Notfallmaßnahmen, Überwachung, autonome Navigation, UGV-Steuerung, USV-Anwendungen und industrielle Robotersysteme.

Die tatsächliche Kommunikationsreichweite hängt von den örtlichen Vorschriften, der Antenneninstallation, der Betriebshöhe, dem Gelände, elektromagnetischen Störungen, der Konfiguration des Fluggeräts und den Umgebungsbedingungen ab.

Digitale 4K-Videoübertragung

Das UniRC 7 Pro unterstützt hochauflösende digitale Echtzeit-Videoübertragung.

Das System unterstützt:

Einzelner Videostream: Bis zu 4K bei 30
fps Zwei Videostreams: Bis zu 1080p bei 60 fps

Dies ermöglicht eine detaillierte Videoüberwachung für FPV-Kameras, Gimbal-Kameras, optische Pods, Inspektionsnutzlasten und professionelle Bildgebungssysteme.

Übertragungsbitrate von bis zu 65 Mbit/s

Das digitale Übertragungssystem unterstützt Video-Bitraten von bis zu 65 Mbit/s.

Die hohe Übertragungsbandbreite sorgt für eine detaillierte Bildqualität und eine flüssige visuelle Überwachung bei professionellen UAV- und Robotereinsätzen.

Übertragung mit geringer Latenz

Die Latenz bei der Videoübertragung kann unter geeigneten Betriebsbedingungen bis auf etwa 170 ms sinken.

Die geringe Latenz ermöglicht ein reaktionsschnelles visuelles Feedback für die Flugsteuerung, den Einsatz von Nutzlasten, Inspektionen, die Navigation sowie ferngesteuerte Roboteranwendungen.

AES-Datenverschlüsselung

Das UniRC 7 Pro unterstützt die AES-Kommunikationsverschlüsselung.

Die verschlüsselte Datenübertragung trägt dazu bei, Fernsteuerungsbefehle, Telemetriedaten, Videolink-Daten und die operative Kommunikation bei professionellen Einsätzen zu schützen.

7-Zoll-Full-HD-Display mit hoher Helligkeit

Der UniRC 7 Pro verfügt über einen 7-Zoll-Touchscreen mit einer Auflösung von 1920 × 1200 Pixeln.

Mit einer Helligkeit von bis zu 1600 Nits bietet das Display eine hervorragende Sichtbarkeit im Freien und ermöglicht die direkte Anzeige von Live-Videos, Karten, Fluggerät-Telemetriedaten, Einsatzinformationen und kompatiblen Bodenkontrollanwendungen auf dem Controller.

Qualcomm 8-Kern-Android-Plattform

Der UniRC 7 Pro läuft unter Android 13 und wird von einem Qualcomm-8-Kern-Prozessor angetrieben.

Das System umfasst:

4 GB RAM
, 64 GB interner Speicher

Dies gewährleistet einen reibungslosen Betrieb von Bodenkontrollanwendungen, Missionsplanung, Videodekodierung, Telemetrieüberwachung, Kartensoftware und professionellen Android-Anwendungen.

Einzigartige Antennenarchitektur

Die UniRC 7 Pro-Bodeneinheit verfügt über zwei interne 5-GHz-Antennen und zwei externe 2,4-GHz-Antennen.

Die UniRC 7 Pro-Lufteinheit nutzt eine Vier-Antennen-Architektur mit zwei Schnellwechselantennen und zwei abnehmbaren Antennen.

Diese Antennenkonfiguration verbessert die Kommunikationsdiversität und die Übertragungszuverlässigkeit in anspruchsvollen Einsatzumgebungen.

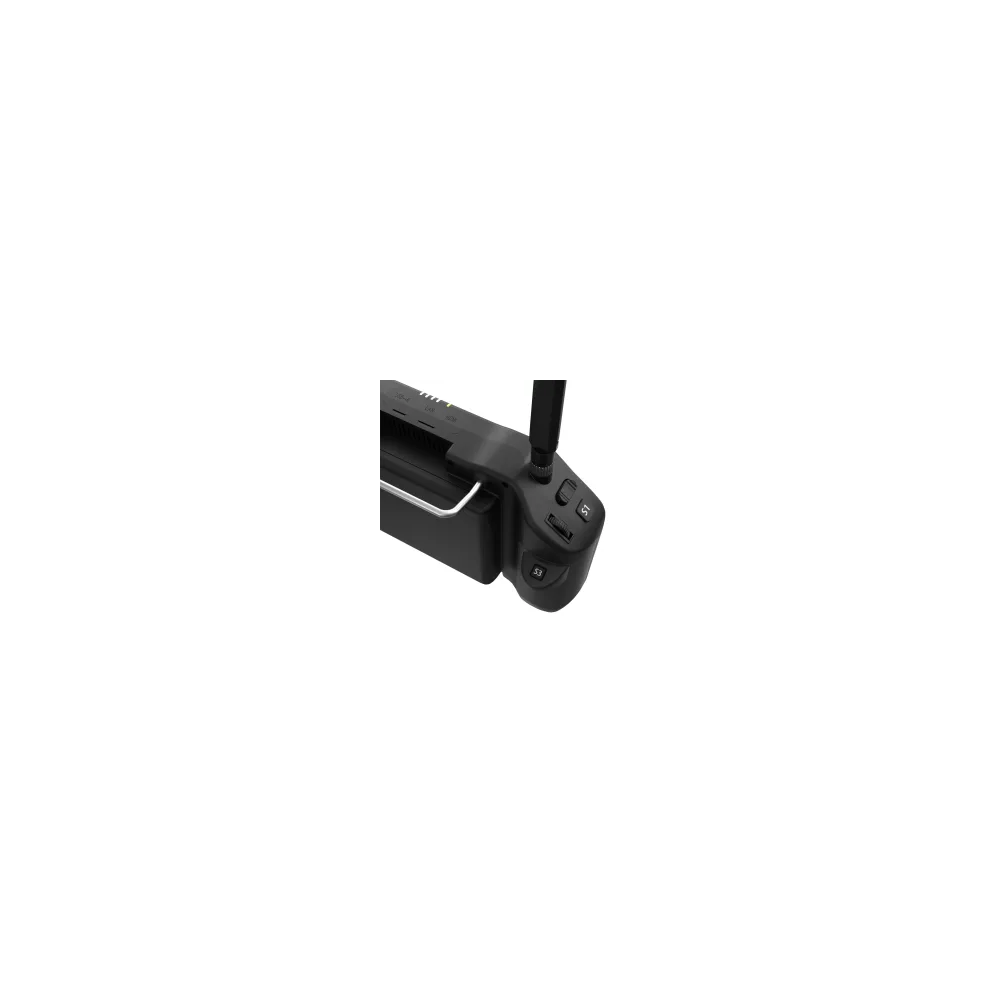

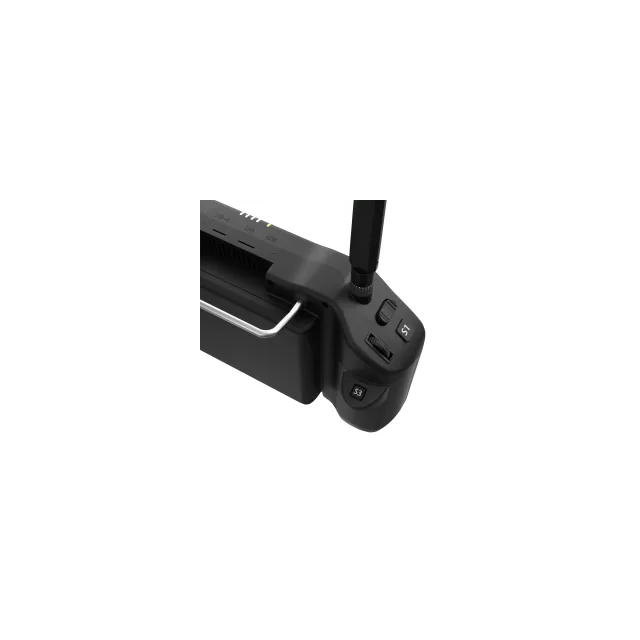

Professionelle physische Bedienelemente

Das UniRC 7 Pro verfügt über eine umfangreiche Bedienoberfläche, die für den Betrieb von Fluggeräten, Nutzlasten und Robotern ausgelegt ist.

Zu den physischen Bedienelementen gehören:

2× Hauptsteuerhebel
1× anpassbarer Zusatz-Joystick
2× Drehregler
2× Dreistellungsschalter
6× dedizierte Flugmodus-Tasten
10× anpassbare Funktionstasten

Diese Bedienelemente können Flugzeugfunktionen, Kameras, Gimbals, Fahrwerken, Beleuchtungssystemen, Nutzlasten, Servos, Aktuatoren und Missionsausrüstung zugewiesen werden.

Optionaler Gashebel ohne Mittelstellung

Der UniRC 7 Pro ist mit einer optionalen Gashebelkonfiguration ohne Mittelstellung erhältlich.

Diese Version eignet sich besonders für Starrflügelflugzeuge, VTOL-Plattformen und Anwendungen, bei denen eine herkömmliche Gashebel-Steuerung im Flugzeugstil bevorzugt wird.

HDMI-Videoausgang

Die Pro-Version verfügt über einen HDMI-Ausgang an der Bodeneinheit.

Dadurch können kompatible Video- und Anzeigeinhalte an externe Monitore, Videorekorder, Displays in der Kommandozentrale, Missionskontrollsysteme und professionelle Übertragungsgeräte übertragen werden.

Ethernet-Anschluss

Das UniRC 7 Pro verfügt über eine integrierte Ethernet-Schnittstelle.

Die kabelgebundene Netzwerkverbindung unterstützt professionelle Systemintegration, den Anschluss externer Computer, Videostreaming, Netzwerkkommunikation, Missionskontrollausrüstung sowie fortgeschrittene Entwicklungsanwendungen.

Die HDMI- und Ethernet-Schnittstellen der Bodeneinheit sind ausschließlich in der Pro-Version enthalten und beim Standard-UniRC 7 nicht vorhanden.

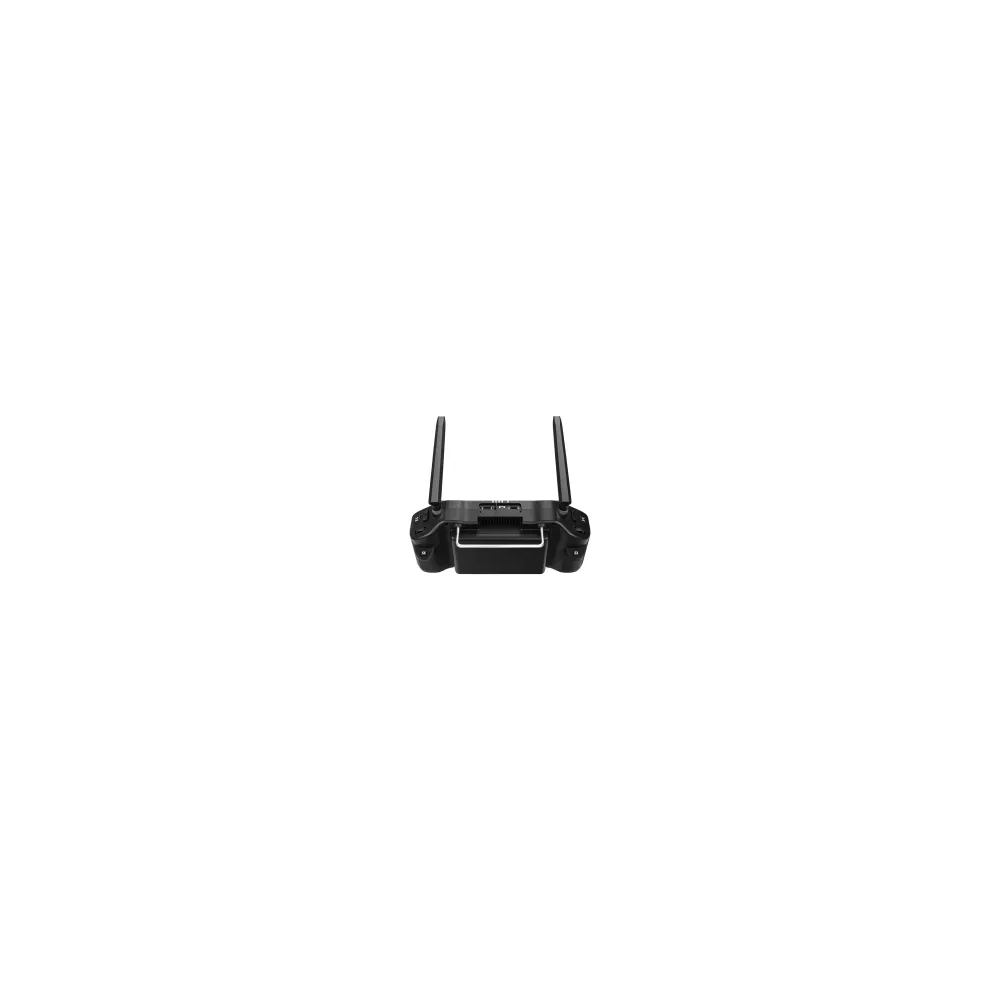

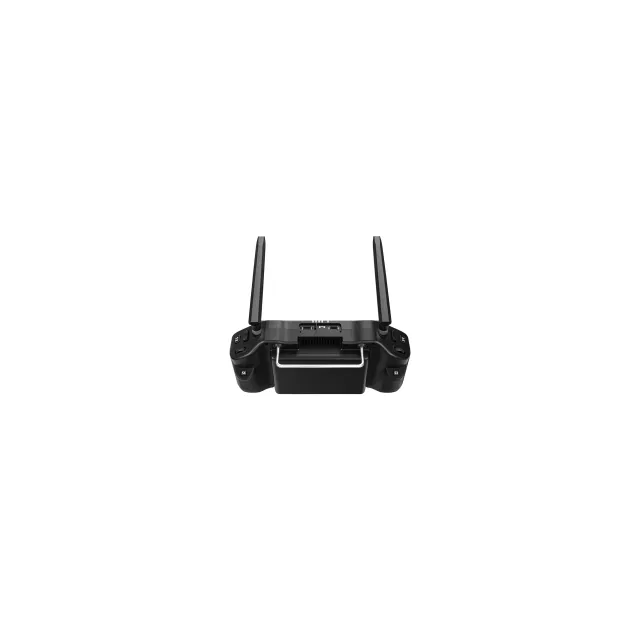

Schnellwechselakku mit langer Laufzeit

Der Controller verwendet einen austauschbaren 13.400-mAh-Akku.

Die Betriebsdauer kann je nach Bildschirmhelligkeit, Kommunikationsfrequenz, Videodekodierungslast, installierten Anwendungen, Betriebsbedingungen und Umgebungstemperatur bis zu ca. 8 Stunden betragen.

Das Schnellwechsel-Design ermöglicht einen effizienten Akkuwechsel bei längeren professionellen Einsätzen.

30-W-USB-C-Schnellladung

Der UniRC 7 Pro unterstützt das Laden über USB-C Power Delivery mit bis zu 30 W.

Die Temperaturüberwachung hilft dabei, die Ladeleistung zu steuern und den Akku während des Betriebs zu schützen.

Schutzklasse IP54

Der UniRC 7 Pro verfügt über Schutzklasse IP54 für verbesserte Beständigkeit gegen Staub und Spritzwasser.

Dank seiner robusten Bauweise eignet es sich für den professionellen Einsatz im Außenbereich, beispielsweise bei Drohnen, Inspektionen, Robotik und Feldoperationen.

Aktives Kühlsystem

Ein integriertes aktives Kühlsystem hilft dabei, die interne Betriebstemperatur zu regulieren.

Dies gewährleistet eine stabile Prozessorleistung bei anspruchsvoller Videodekodierung, Datenverarbeitung und längerem professionellen Einsatz.

Hintergrundbeleuchtete Bedienelemente und zwei Lautsprecher

Hintergrundbeleuchtete Tasten verbessern die Sichtbarkeit der Bedienelemente bei Nacht- und Einsätzen bei schlechten Lichtverhältnissen.

Integrierte Doppellautsprecher sorgen für akustisches System-Feedback und die Audioausgabe von Anwendungen.

Unterstützung für zwei Bediener

Der UniRC 7 Pro unterstützt kompatible Konfigurationen für zwei Bediener.

Ein Bediener kann das Fluggerät steuern, während ein zweiter Bediener eine Gimbal-Kamera, eine optische Nutzlast, ein Inspektionssystem oder andere Missionsausrüstung bedient.

Für den vollständigen Betrieb mit zwei Bedienern ist möglicherweise zusätzliche kompatible Hardware erforderlich.

Umfassende Anbindungsmöglichkeiten für Bodenstationen

Der UniRC 7 Pro bietet zahlreiche Kommunikations- und Erweiterungsschnittstellen, darunter:

HDMI-Ausgang
Ethernet-Schnittstelle
USB Typ C
Unterstützung
für SIM-Karten MicroSD-/TF-Kartensteckplatz
WLAN
Bluetooth
UDP-Kommunikation
Integriertes Android UART

Diese Schnittstellen ermöglichen eine flexible Integration mit externen Displays, Computern, Netzwerken, Speichergeräten, mobilen Kommunikationssystemen und professioneller Missionsausrüstung.

Integrierter Multi-GNSS-Empfänger

Die Bodenstation unterstützt mehrere Satellitennavigationssysteme:

GPS
, GLONASS
, BeiDou
, Galileo
, QZSS

Dies liefert Standortdaten für kompatible Android-Anwendungen und professionelle Bodenkontrollsoftware.

UniRC 7 Pro-Lufteinheit

Die im Lieferumfang enthaltene UniRC 7 Pro Air Unit bietet eine Fernsteuerungsschnittstelle für das Fluggerät, Telemetriekommunikation, digitale Videoübertragung und Netzwerkkonnektivität.

Zu den verfügbaren Schnittstellen gehören:

16-Kanal-S.Bus-Ausgang
5-Kanal-PWM-Ausgang
2× UART-Schnittstellen
2× Ethernet-/LAN-Schnittstellen
USB-Typ-C-Schnittstelle für Firmware-Upgrades

Die Air Unit mit vier Antennen wurde entwickelt, um die Übertragungsstabilität in komplexen professionellen Umgebungen zu verbessern.

PX4- und ArduPilot-Integration

Der UniRC 7 Pro lässt sich über kompatible Telemetrie- und RC-Schnittstellen in PX4- und ArduPilot-basierte Flugsteuerungen integrieren.

Er eignet sich für SIYI N7, Pixhawk-kompatible Autopiloten und andere unterstützte professionelle Flugsteuerungssysteme.

Kompatible Bodensteuerungssoftware

Die Android-Plattform unterstützt kompatible Anwendungen, darunter:

SIYI UniGCS
, SIYI FPV
, QGroundControl
, Mission Planner

Die Softwarekompatibilität kann von der Anwendungsversion, der Firmware des Flugcontrollers, der Konfiguration des Betriebssystems und der angeschlossenen Hardware abhängen.

Professionelle Anwendungen

Der SIYI UniRC 7 Pro eignet sich für:

Professionelle Multirotor-UAVs
Starrflügelflugzeuge
VTOL-Plattformen
Inspektions-UAVs
Kartierungs- und Vermessungsflugzeuge
Notfall-Einsatzsysteme
Sicherheits- und Überwachungsplattformen
Autonome Fahrzeuge
UGVs und Industrieroboter
USVs und Meeresrobotik
Forschungs- und Entwicklungssysteme

Technische Daten

Produkt: SIYI UniRC 7 Pro – Handheld-Bodenstation
Anwendungsbereich: UAVs, UGVs, USVs, autonome Fahrzeuge, Robotik, Inspektion, Kartierung und professionelle Fernsteuerung
Systemfunktionen: Fernsteuerung / Telemetrie-Datenverbindung / Digitale Videoübertragung
Betriebsfrequenzen: 2,4 GHz / 5 GHz
2,4-GHz-Frequenzbereich: 2,400–2,476 GHz
5-GHz-Frequenzbereich: 5,725–5,829 GHz
Frequenzredundanz: Zweifrequenzbetrieb
Maximale Kommunikationsreichweite: Bis zu 40 km
Übertragungsbedingungen: Hindernisfreie Umgebung
mit geringen Störungen Maximaler Einzel-Videostream: 4K bei 30
fps Maximaler Doppel-Videostream: 1080p bei 60
fps Maximale Übertragungsbitrate: Bis zu 65 Mbit/s
Minimale Übertragungslatenz: ca. 170 ms
Datenverschlüsselung: AES

Technische Daten der Bodenstation

Prozessor: Qualcomm 8-Kern-CPU
Betriebssystem: Android 13
Arbeitsspeicher: 4
GB Interner Speicher: 64
GB Erweiterbarer Speicher: MicroSD-/TF-Karte
Displaygröße: 7″
Displayauflösung: 1920 × 1200
Maximale Displayhelligkeit: 1600 nits
Akkukapazität: 13.400 mAh
Maximale Betriebszeit: ca. 8 Stunden
Akkutyp: Schnellwechsel-Akku
Ladeanschluss: USB Typ C / PD 30
W GNSS: GPS / GLONASS / BeiDou / Galileo / QZSS
Schutzklasse: IP54
Kühlung: Integrierte aktive Kühlung
HDMI-Ausgang: Unterstützt
Ethernet-Schnittstelle: Unterstützt
SIM-Karte: Unterstützt
WLAN: Unterstützt
Bluetooth: Unterstützt
Abmessungen: 274 × 190 × 100 mm
Gewicht: ca. 1,46 kg

Konfiguration der Bodenstationsantennen

5-GHz-Antennen: 2× intern
2,4-GHz-Antennen: 2× externe, klappbare Antennen

Technische Daten der UniRC 7 Pro-Flugsteuerung

Funktion: Fernsteuerung / Telemetrie / Digitale Videoübertragung
RC-Signalausgang: 16-Kanal-S.Bus
-PWM-Ausgänge: 5 Kanäle
UART-Schnittstellen: 2×
Ethernet-/LAN-Schnittstellen: 2×
Schnittstelle für Firmware-Upgrade: USB Typ C
Antennenarchitektur: Vier-Antennen-Design
Abmessungen ohne Antennen: 63 × 40 × 27 mm
Gewicht ohne Antennen: ca. 115 g
Durchschnittliche Leistungsaufnahme: ca. 8 W

Verpackungsspezifikationen

Verpackungsabmessungen: 340 × 260 × 135 mm
Verpackungsgewicht: ca. 2712 g

Lieferumfang

1× SIYI UniRC 7 Pro Hand-Bodenstation
1× SIYI UniRC 7 Pro Fluggerät
1× UniRC 7 Pro Schnellwechsel-Akku
1× UniRC 7 Pro Aufbewahrungskoffer
4× 2,4-GHz-Rundstrahlantennen
2× 5-GHz-Rundstrahlantennen
2× Datenkabel
für die UniRC 7 Pro-Flugsteuerung 1× „S.Bus“-Kabel
für die UniRC 7 Pro-Flugsteuerung 1× UniRC 7 Pro-PWM-Kabel
1× GH1.25 4-polig auf RJ45-Ethernet-Kabel
1× XT30-Buchse-Stromkabel
1× USB-Typ-C-zu-USB-A-Adapter
1× USB-C-zu-USB-C-PD-Schnellladekabel
1× 30-W-PD-Netzteil
1× UniRC 7 Pro-Schultergurt
2× UniRC 7 Pro-Schnellwechsel-Kits
1× UniRC 7-Serie-Aufkleber zur Anzeige des Steuerungsmodus

Flugsteuerung, Kamera, Gimbal, Optikmodul, Fluggerätrahmen, Fluggeräteakku, Antriebssystem und andere UAV-Komponenten sind nicht im Lieferumfang enthalten.
