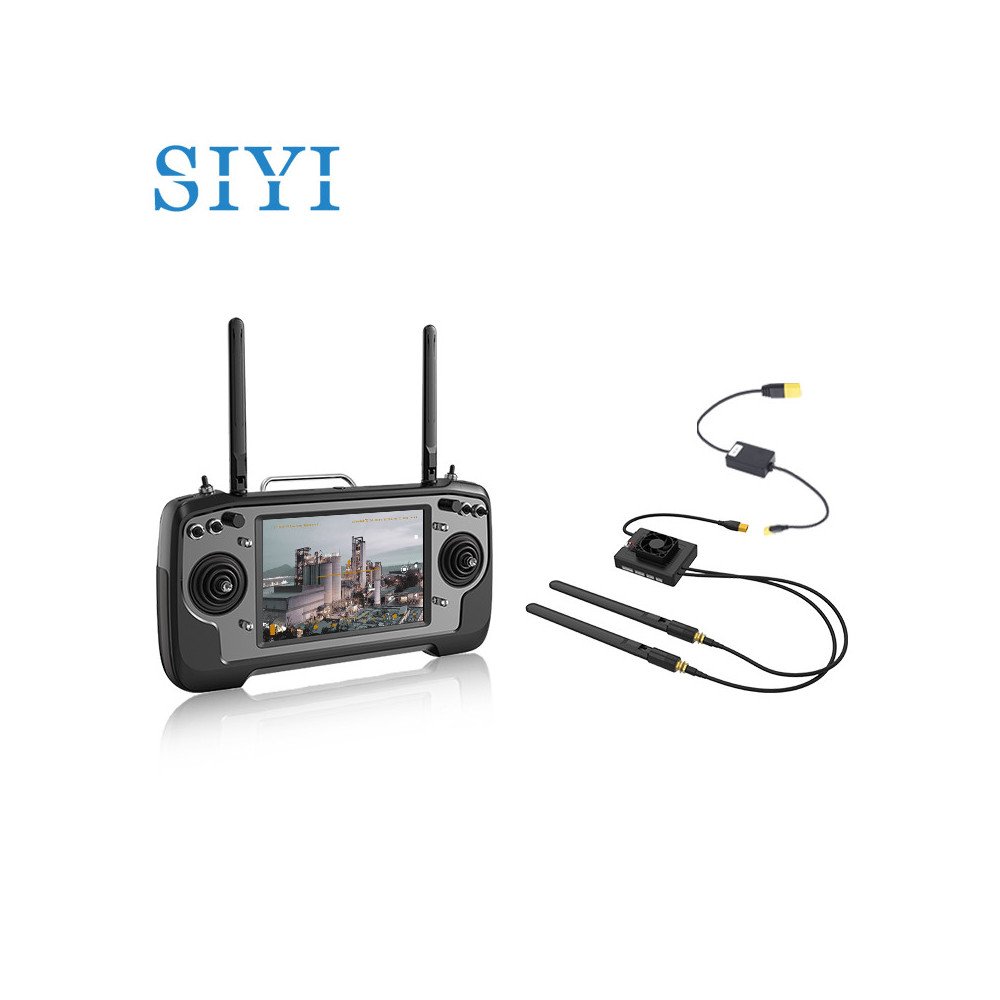

SIYI MK32 Handheld-Bodenstation – Standard-Kombipaket

Das SIYI MK32 Handheld Ground Station Standard Combo ist ein komplettes, professionelles System für Fernsteuerung, Telemetrie-Datenübertragung und digitale Full-HD-Videoübertragung, das für UAVs, UGVs, USVs, autonome Fahrzeuge, Inspektionsplattformen, Kartierungsflugzeuge und industrielle Roboteranwendungen entwickelt wurde.

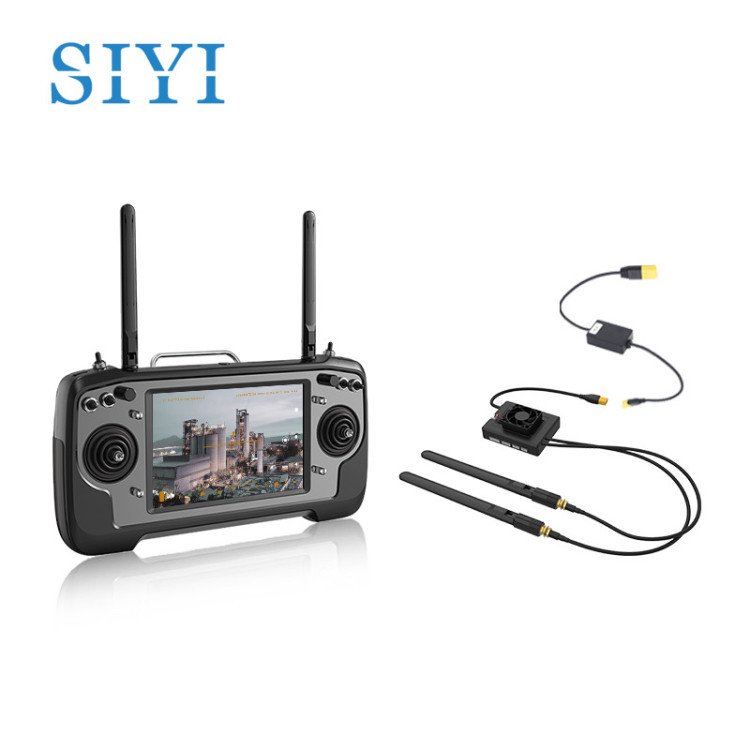

Die Standard-Kombination umfasst die MK32-Handheld-Bodenstation, die MK32-Luftstation, Langstreckenantennen, ein Hochspannungs-Abwärtswandler-Strommodul, Verbindungskabel, einen Akku, einen Aufbewahrungskoffer sowie das erforderliche Zubehör.

Im Gegensatz zur MK32 HDMI-Kombination enthält die Standard-Kombination nicht den optionalen HDMI-Eingangswandler für die Lufteinheit.

Integrierte Steuerung, Datenverbindung und Videoübertragung

Das MK32 vereint drei wesentliche Kommunikationsfunktionen in einer professionellen Plattform:

Fernsteuerung
, Telemetrie, Datenverbindung
und duale digitale Full-HD-Videoübertragung

Diese integrierte Architektur reduziert die Anzahl der benötigten separaten Kommunikationssysteme und vereinfacht die Installation auf professionellen UAV- und Roboterplattformen.

Bis zu 15 km Übertragungsreichweite

Das MK32 bietet eine maximale Kommunikationsreichweite von bis zu 15 km unter hindernisfreien und störungsfreien Betriebsbedingungen.

Damit eignet er sich für professionelle Inspektionen, Kartierung, Vermessung, Notfalleinsätze, autonome Navigation, Überwachung und UAV-Anwendungen mit großer Reichweite.

Die tatsächliche Übertragungsreichweite hängt von den örtlichen Vorschriften, der Antenneninstallation, dem Gelände, der Flughöhe, elektromagnetischen Störungen, der Flugzeugkonfiguration und den Umgebungsbedingungen ab.

Duale digitale 1080p-Videoübertragung

Das MK32 unterstützt die gleichzeitige digitale Full-HD-Videoübertragung von zwei Kanälen.

Die Qualcomm-Verarbeitungsplattform unterstützt die Hardware-Decodierung nach H.264 und H.265 für eine flüssige Echtzeitüberwachung kompatibler Bordkameras, FPV-Systeme, Gimbal-Kameras und professioneller Nutzlasten.

Die Dual-Video-Funktion ist besonders nützlich für Fluggeräte, die mit separaten Navigations- und Inspektionskameras ausgestattet sind.

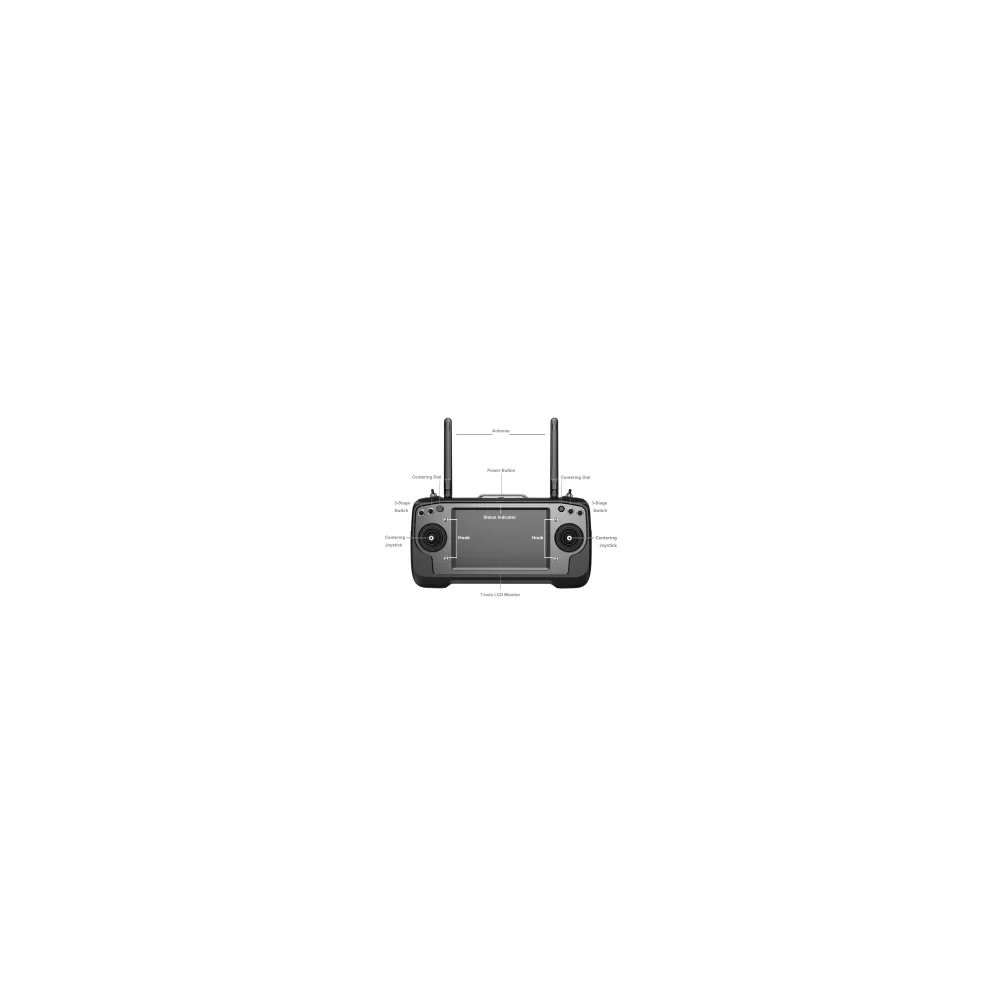

7-Zoll-Touchscreen mit hoher Helligkeit

Die MK32-Bodenstation verfügt über einen großen, hochauflösenden 7-Zoll-Touchscreen, der für den professionellen Einsatz im Freien konzipiert ist.

Mit einer Helligkeit von bis zu 1.000 cd/m² bietet das Display klare Sichtbarkeit bei Einsätzen bei Tageslicht und ermöglicht die direkte Anzeige von Live-Videos, Flugdatenerfassung, Missionsinformationen und kompatibler Bodenkontrollsoftware auf dem Controller.

Qualcomm 8-Kern-Android-Plattform

Der integrierte Qualcomm-8-Kern-Prozessor liefert die erforderliche Leistung für professionelle Bodensteuerungsanwendungen und die Full-HD-Videodekodierung.

Das Betriebssystem Android 9.0 unterstützt kompatible Software für Missionsplanung, Telemetrie, Kartierung, Inspektion, FPV und autonome Fahrzeuge.

Der Controller verfügt über:

4 GB RAM
, 64 GB interner Speicher

Dies bietet Speicherkapazität für Anwendungen, Missionsdateien, Karten, Betriebsdaten und kompatible Bodenkontrollsoftware.

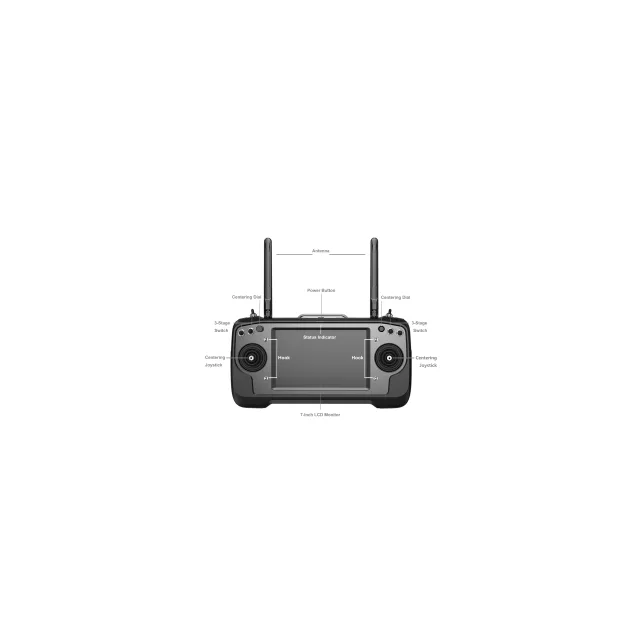

16 physische Steuerkanäle

Der MK32 bietet 16 physikalische Steuerkanäle und 16 Kommunikationskanäle.

Die konfigurierbaren Steuerungen können folgenden Funktionen zugewiesen werden:

Flugfunktionen
des Fluggeräts, Gimbal-Kameras
, Fahrwerk
, Beleuchtungssysteme
, Nutzlasten
, Servos und Aktuatoren
, Missionsausrüstung

Standard-HDMI-Ausgang

Die MK32-Bodenstation verfügt über einen Standard-HDMI-Ausgang.

Kompatible Video- und Anzeigeinhalte können an folgende Geräte angeschlossen werden:

Externe Monitore
Professionelle Videorekorder
Kommandozentralen-Displays
Missionskontroll-Workstations
Rundfunksysteme

Das Standard-Combo-Paket enthält keinen HDMI-Eingangswandler für die Flugzeugseite.

Ethernet-Konnektivität

Der integrierte LAN-/Ethernet-Anschluss bietet kabelgebundene Netzwerkkonnektivität für kompatible Computer, Netzwerke, Nutzlastsysteme und professionelle Missionskontrollanwendungen.

Ethernet kann für Videostreaming, Netzwerkkommunikation, Datenübertragung und erweiterte Systemintegration genutzt werden.

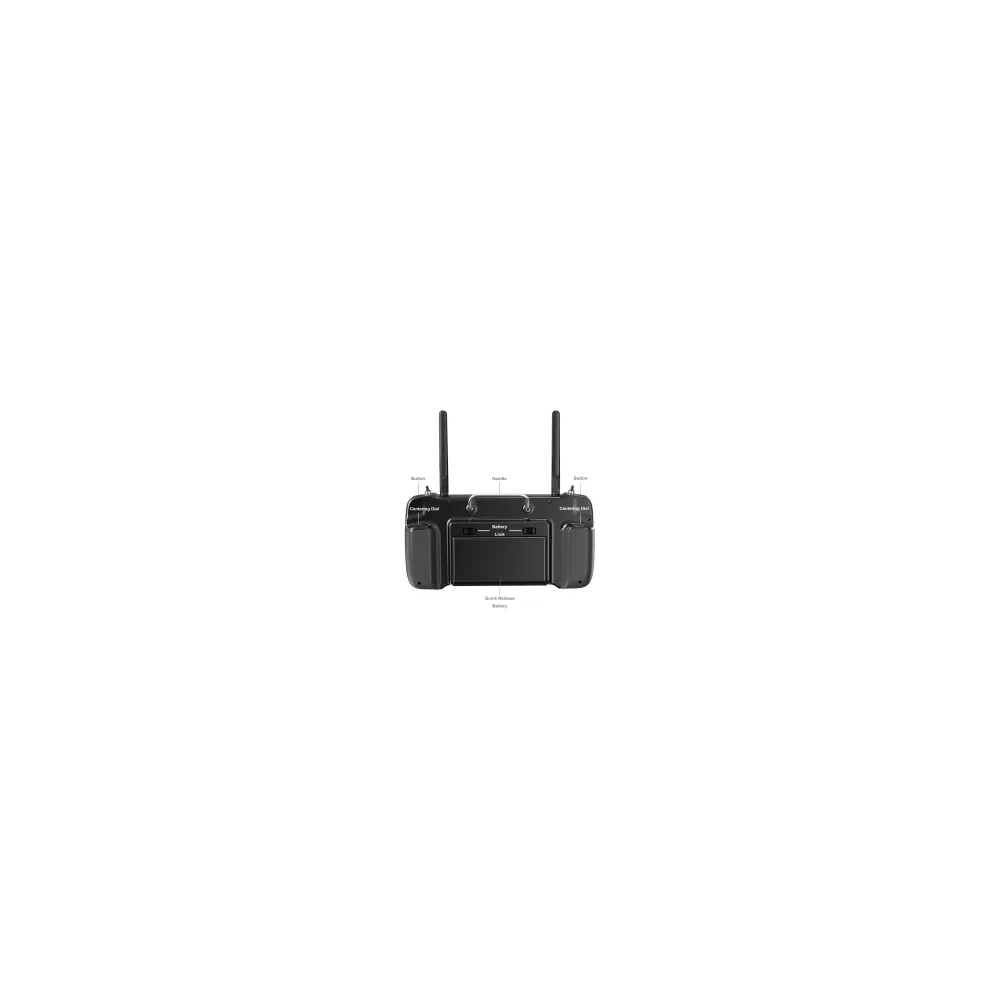

Lange Akkulaufzeit

Der MK32 verwendet einen austauschbaren 10.200-mAh-2S-Li-Ionen-Akku mit einer Gesamtenergiekapazität von 75,48 Wh.

Die Betriebsdauer kann je nach Displayhelligkeit, Videoverarbeitung, installierten Anwendungen, drahtloser Kommunikation, Betriebsbedingungen und Umgebungstemperatur bis zu ca. 10 Stunden betragen.

Der Controller unterstützt das Schnellladen über USB-Typ-C mit 30 W Power Delivery.

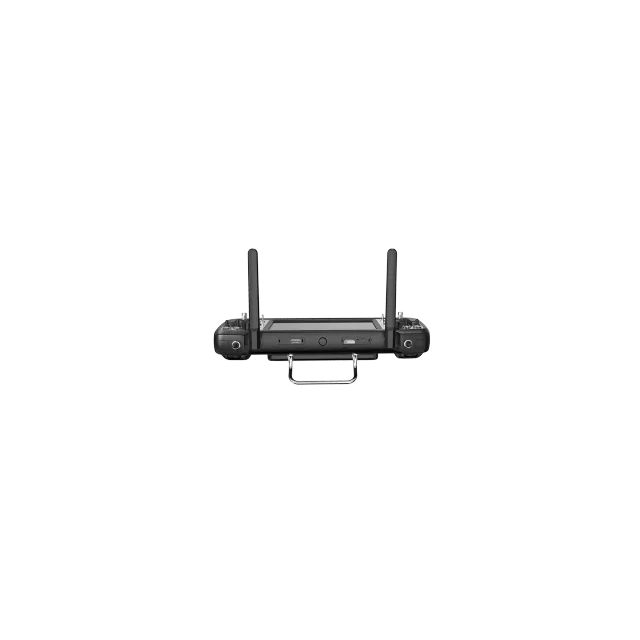

Umfassende Bodenstationskonnektivität

Der MK32 bietet mehrere professionelle Schnittstellen:

Standard-HDMI-Ausgang
, LAN-/Ethernet-Anschluss
, USB-Typ-A-Anschluss
, USB-Typ-C-Ladeanschluss
, USB-Typ-C-Schnittstelle
für Firmware-Updates, TF-/MicroSD-Kartensteckplatz
, SIM-Kartensteckplatz
, RC-Signaleingang und -ausgang

Diese Schnittstellen ermöglichen eine flexible Anbindung an externe Displays, Computer, Speichergeräte, Mobilfunknetze und professionelle Missionsausrüstung.

MK32-Luftgerät

Die im Lieferumfang enthaltene MK32-Fluggerät-Einheit bietet einen Fernsteuerungsausgang am Fluggerät, Telemetriekommunikation, digitale Videoübertragung und Ethernet-Konnektivität.

Zu den verfügbaren Schnittstellen gehören:

16-Kanal-S.Bus-Ausgang
5-Kanal-PWM-Ausgang
UART-Datenverbindung
zum Flugcontroller Ethernet-Video- und Netzwerkeingang
USB-Typ-C-Schnittstelle für Firmware-Updates

Breite Kompatibilität mit Flugzeugspannungen

Das mitgelieferte Abwärtswandler-Strommodul (4S–18S auf 12 V) ermöglicht die Integration der Air-Einheit in professionelle Hochspannungs-UAV-Stromversorgungssysteme.

Das Modul unterstützt Batteriesysteme von 16,8 V bis 75,6 V und liefert geregelte Spannung für die kommunikationsgeräte des Fluggeräts.

Kompatibilität mit PX4 und ArduPilot

Die MK32-Datenverbindung unterstützt PX4- und ArduPilot-basierte Flugsteuerungen.

Er ist kompatibel mit dem SIYI N7, Pixhawk-kompatiblen Autopiloten und anderen unterstützten professionellen Flugsteuerungsplattformen.

Kompatible Bodensteuerungssoftware

Die Android-Plattform unterstützt kompatible Anwendungen, darunter:

SIYI FPV
, QGroundControl
und Mission Planner

Auf kompatible Telemetrie- und Videostreams kann auch über unterstützte Windows-Bodensteuerungssoftware zugegriffen werden.

Professionelle Anwendungen

Das SIYI MK32 Standard Combo eignet sich für:

Professionelle Multirotor-UAVs
Starrflügelflugzeuge
VTOL-Plattformen
Inspektions-UAVs
Kartierungs- und Vermessungsflugzeuge
Notfall-Einsatzsysteme
Sicherheits- und Überwachungsplattformen
UGVs und autonome Fahrzeuge
USVs und Meeresrobotik
Industrielle Roboterplattformen
Forschungs- und Entwicklungssysteme

Technische Daten

Produkt: SIYI MK32 Handheld-Bodenstation Standard-Kombipaket
Anwendung: UAVs, UGVs, USVs, autonome Fahrzeuge, Robotik, Inspektion, Kartierung, Vermessung und professionelle Videoübertragung
Systemfunktionen: Fernsteuerung / Telemetrie-Datenverbindung / Dual-Full-HD-Videoübertragung
Maximale Übertragungsreichweite: Bis zu 15 km
Übertragungsbedingungen: Hindernisfrei und störungsfrei
Physikalische Steuerkanäle: 16
Kommunikationskanäle: 16
Betriebstemperatur: -10 °C bis +50 °C

Technische Daten der MK32-Bodenstation

Prozessor: Qualcomm 8-Kern-CPU
Betriebssystem: Android 9.0
RAM: 4
GB Interner Speicher: 64
GB Displaygröße: 7″
Displaytyp: Hochauflösender, hochheller Touchscreen
Maximale Displayhelligkeit: Bis zu 1000 cd/m²
Videodekodierung: H.264 / H.265
Integrierter Akku: 10.200 mAh / 7,4 V / 2S Li-Ionen-Akku
Energie: 75,48 Wh
Maximale Betriebsdauer: Bis zu ca. 10 Stunden
Ladeanschluss: USB Typ C / PD 30
W Typische Ladezeit: ca. 3,5 Stunden
Schutzklasse: IP4X
Videoausgang: Standard-HDMI
Netzwerkschnittstelle: LAN / Ethernet
Schnittstelle für externe Geräte: USB Typ A
Ladeschnittstelle: USB Typ C
Schnittstelle für Firmware-Upgrade: USB Typ C
Dateiübertragung: USB Typ C / USB Typ A
Mobilfunknetz: SIM-Kartensteckplatz
Externer Speicher: TF- / MicroSD-Kartensteckplatz / USB-Speicher
RC-Signalein- und -ausgang: Unterstützt
Abmessungen: 308 × 148 × 72 mm
Gewicht: ca. 1440 g

Technische Daten der MK32-Lufteinheit

Funktion: Fernsteuerung / Telemetrie / Digitale Videoübertragung
RC-Signalausgang: 16-Kanal-S.Bus
-PWM-Ausgänge: 5 KanäleS.Bus
-Schnittstelle: GH1.25 3-Pin
Flugsteuerung-Datenverbindung: UART / GH1.25 4-Pin
PWM-Schnittstelle: GH1.25 6-Pin
Video- und Netzwerkschnittstelle: Ethernet / GH1.25 8-Pin
Firmware-Update-Schnittstelle: USB Typ-C
Standard-Rundstrahlantenne, Verstärkung: 5 dBi
Eingangsspannung der Flugsteuerung: 3–6S / 12,6–25,2 V
Eingangsspannung des mitgelieferten Abwärtswandler-Stromversorgungsmoduls: 4–18S / 16,8–75,6
V Abmessungen: 70 × 55 × 16 mm ohne Antennen
Gewicht: ca. 74 g ohne Antennen
; Gewicht mit Hochspannungs-Stromversorgungsmodul: ca. 109 g
; durchschnittliche Leistungsaufnahme: ca. 2,8 W
; maximale Leistungsaufnahme: ca. 12 W

Verpackungsspezifikationen

Verpackungsabmessungen: 340 × 260 × 135 mm
Verpackungsgewicht: ca. 2418 g

Lieferumfang

1× SIYI MK32 Handheld-Bodenstation
1× SIYI MK32 Lufteinheit
1× MK32 Aufbewahrungskoffer
1× MK32 Bodenstationsakku
4× 5 dBi Rundstrahlantennen
2× Reichweitenverlängerungsantennen
1× 30-W-PD-Netzteil
1× USB-C-zu-USB-C-PD-Schnellladekabel
1× USB-C-zu-USB-A-Adapter
1× MK32-Luftmodul-S.Bus-Kabel
1× MK32-PWM-Kabel
1× MK32-Luftmodul-Datenkabel
1× MK32-Luftmodul-8-Pin-Kabel
1× GH1.25 4-poliges auf RJ45-Ethernet-Kabel
1× 4S–18S-auf-12-V-Abwärtswandler-Modul
1× MK32-Trageband

Flugcontroller, Kamera, Gimbal, Optikmodul, Air-HDMI-Eingangsadapter, Fluggerätrahmen, Fluggeräteakku, Antriebssystem und weitere UAV-Komponenten sind nicht im Lieferumfang enthalten.
