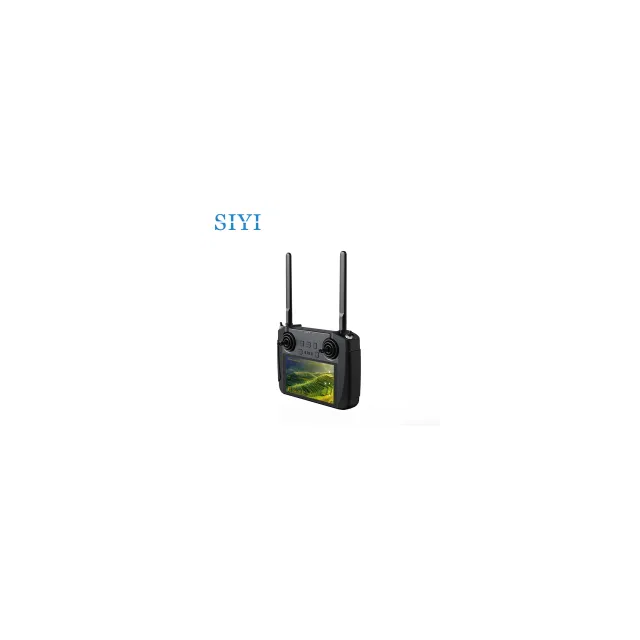

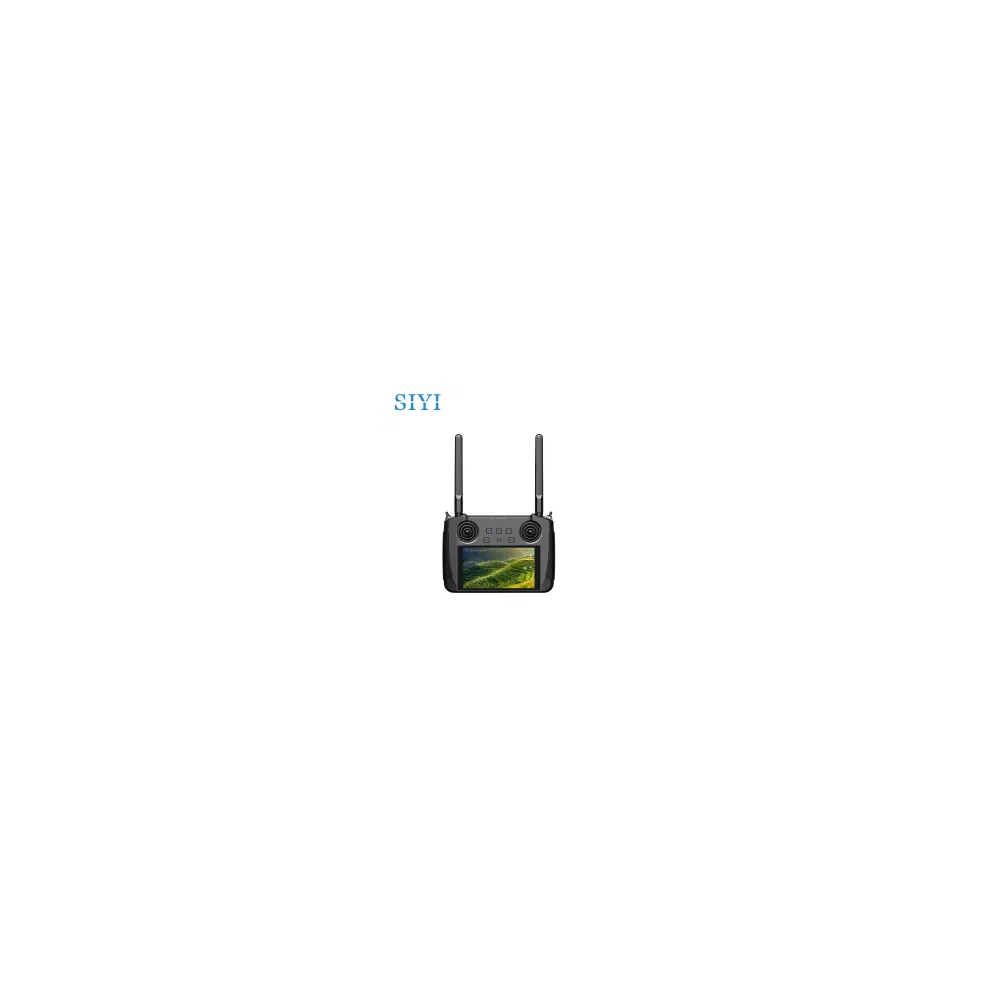

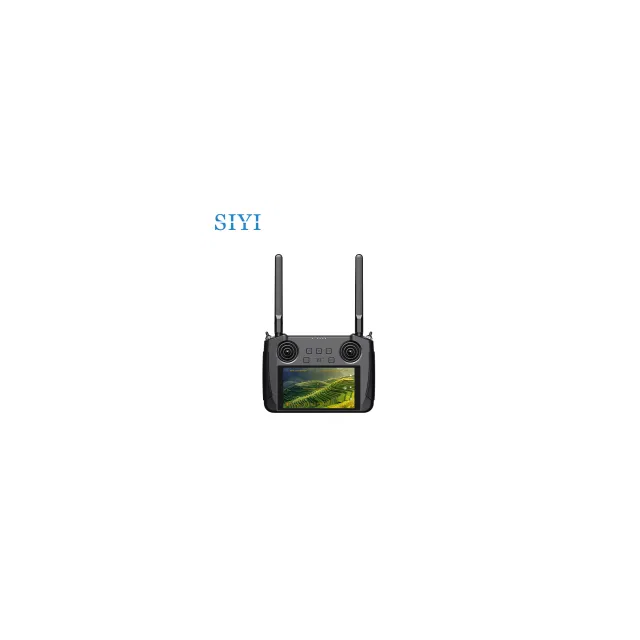

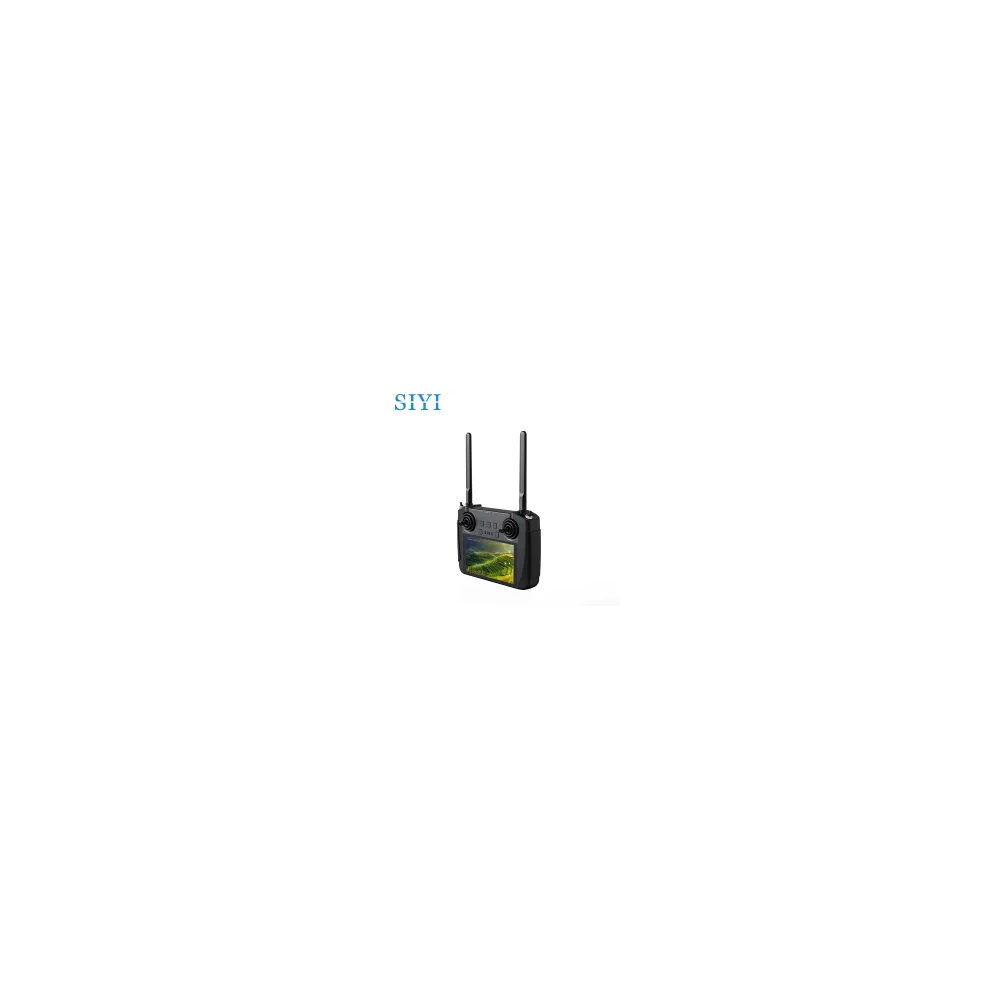

Das SIYI MK15 Mini-Handheld-Bodenstations-Enterprise-Standard-Kombipaket ist ein komplettes, professionelles System für Fernsteuerung, Telemetrie-Datenübertragung und digitale Full-HD-Videoübertragung, das für UAVs, UGVs, USVs, autonome Fahrzeuge, Inspektionsplattformen, Kartierungsflugzeuge und industrielle Roboteranwendungen entwickelt wurde.

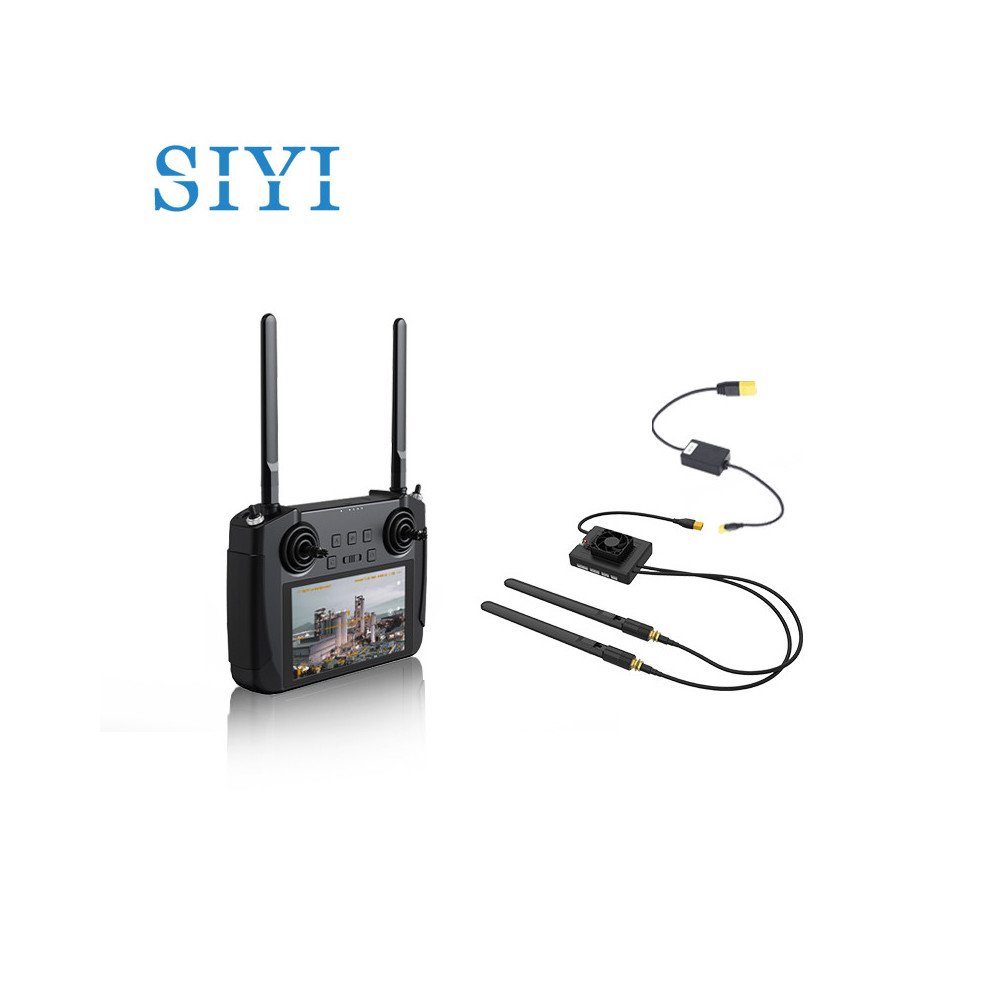

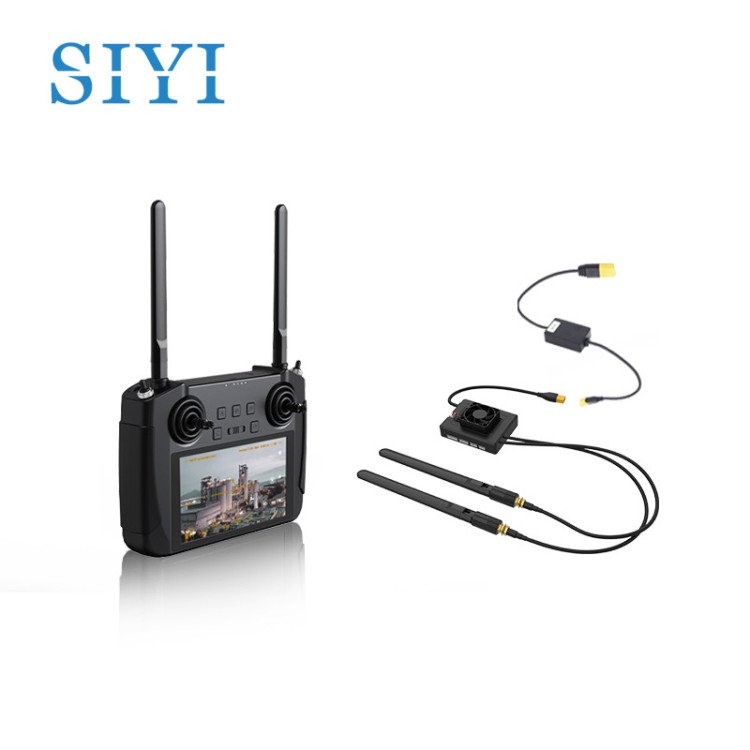

Die Standard-Kombination umfasst die MK15 Enterprise Mini-Handheld-Bodenstation, die flugzeugseitige Air-Einheit, Langstreckenantennen, ein Hochspannungs-Abwärtswandler-Stromversorgungsmodul, Verbindungskabel sowie einen Schutzkoffer.
Im Gegensatz zur MK15 Enterprise HDMI Combo enthält die Standard Combo keinen Air-HDMI-Eingangswandler.
Integrierte Steuerung, Datenverbindung und Videoübertragung
Das MK15 Enterprise-System vereint drei wesentliche Kommunikationsfunktionen in einer integrierten Plattform:
Fernsteuerung
, Flugtelemetrie, Datenverbindung
und duale digitale Full-HD-Videoübertragung
Diese All-in-One-Architektur reduziert die Anzahl der benötigten separaten Kommunikationsgeräte und vereinfacht die Integration in professionelle UAV- und Robotersysteme.
Bis zu 15 km Übertragungsreichweite
Das MK15 Enterprise bietet unter hindernisfreien und störungsfreien Betriebsbedingungen eine maximale Übertragungsreichweite von bis zu 15 km.
Die im Lieferumfang enthaltenen Langstreckenantennen tragen dazu bei, die Kommunikationsleistung für Inspektionen, Kartierung, autonome Navigation, Überwachung, Notfallmaßnahmen und den professionellen UAV-Einsatz zu optimieren.
Die tatsächliche Reichweite hängt von den örtlichen Vorschriften, der Antenneninstallation, der Betriebshöhe, dem Gelände, elektromagnetischen Störungen, der Konfiguration des Fluggeräts und den Umgebungsbedingungen ab.
Doppelte digitale 1080p-Videoübertragung
Das MK15-Kommunikationssystem unterstützt zwei gleichzeitige Full-HD-Videostreams.
Sein integrierter Qualcomm-Prozessor unterstützt die Hardware-Decodierung von H.264- und H.265-Videostreams mit bis zu 1080p bei 60 fps.
Eine geringe Übertragungslatenz von ca. 180 ms sorgt für reaktionsschnelles Echtzeitvideo für den Flugbetrieb, die Nutzlastüberwachung, Inspektionen und die Steuerung autonomer Fahrzeuge.
5,5-Zoll-Touchscreen mit hoher Helligkeit

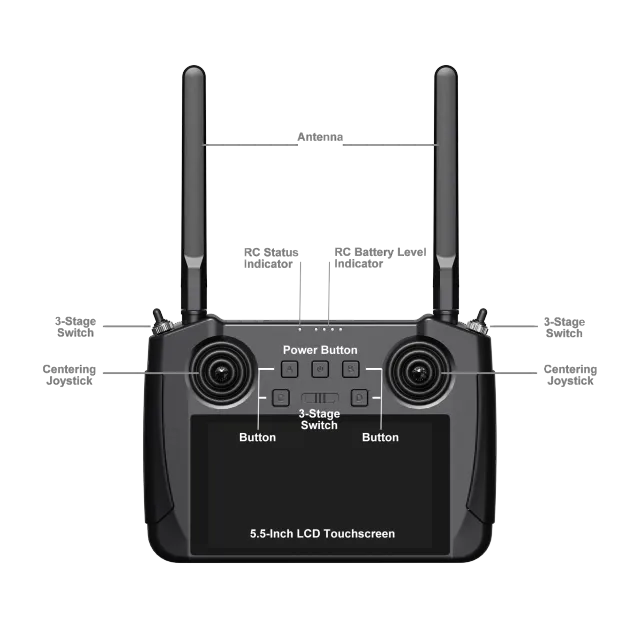

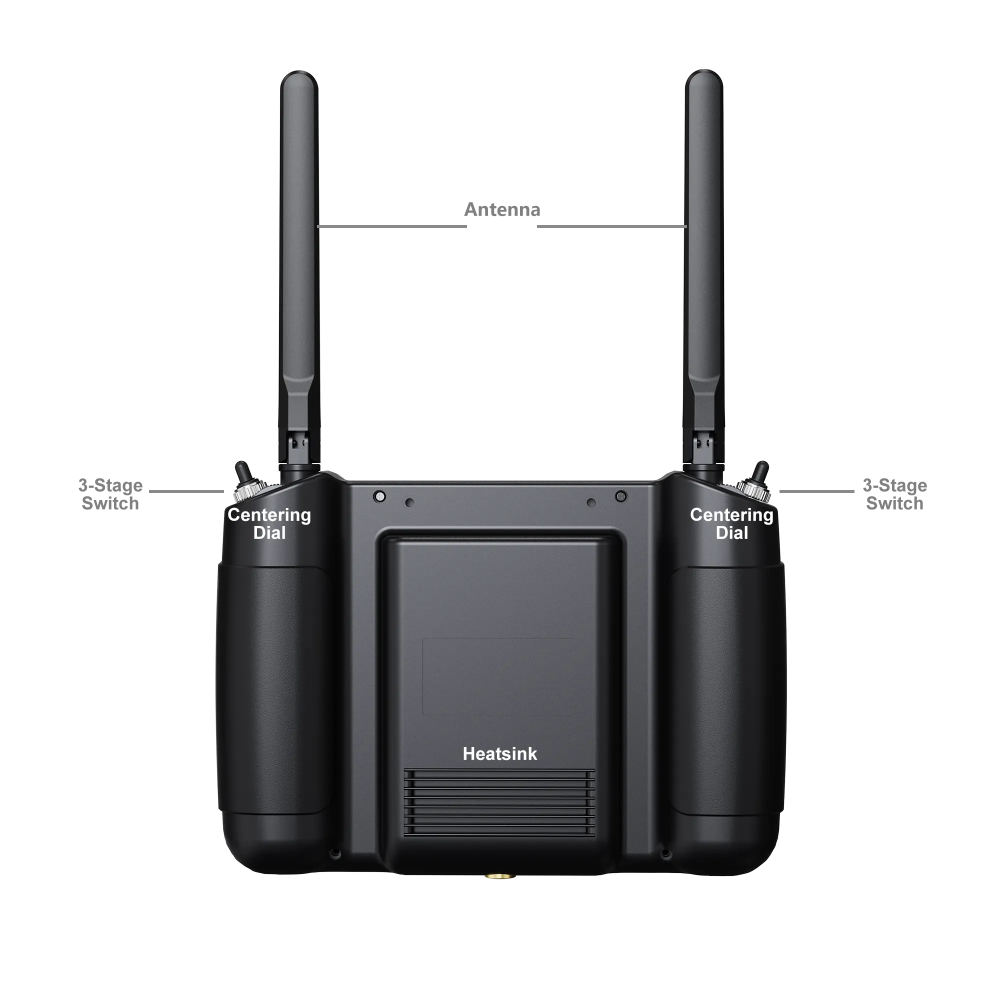

Die MK15 Enterprise-Bodenstation verfügt über einen integrierten 5,5-Zoll-Full-HD-Touchscreen.
Mit einer Helligkeit von bis zu 1000 cd/m² bietet das Display klare Sichtbarkeit bei Einsätzen im Freien und ermöglicht die direkte Anzeige kompatibler Bodensteuerungssoftware, Telemetriedaten, Missionsdaten und Live-Videobilder auf dem Controller.
Qualcomm 8-Kern-Android-Plattform
Der integrierte Qualcomm-8-Kern-Prozessor liefert die erforderliche Leistung für eine flüssige Full-HD-Videodekodierung und professionelle Bodenkontrollanwendungen.
Das Android-Betriebssystem unterstützt kompatible Software für Missionsplanung, Telemetrie, Kartierung, Inspektion, FPV und autonome Fahrzeuge.
Der Controller verfügt über 2 GB RAM und 16 GB internen Speicher für Anwendungen und Betriebsdaten.
Standard-HDMI-Ausgang
Die MK15 Enterprise Ground Station verfügt über einen Standard-HDMI-Videoausgang.
Dadurch können kompatible Video- und Anzeigeinhalte an einen externen Monitor, einen Videorekorder, ein Display in der Kommandozentrale oder ein professionelles Überwachungssystem angeschlossen werden.
Das Standard-Combo-Paket enthält nicht den optionalen HDMI-Eingangsadapter für das Fluggerät, der erforderlich ist, um eine Micro-HDMI-Kamera direkt an die Air Unit anzuschließen.
Lange Akkulaufzeit
Die MK15 Enterprise-Bodenstation verfügt über einen integrierten 10.200-mAh-2S-Li-Ionen-Akku mit einer Gesamtenergiekapazität von 75,48 Wh.
Die Betriebsdauer kann je nach Displayhelligkeit, Videodekodierungsauslastung, Mobilfunkverbindung, installierten Anwendungen, Betriebsbedingungen und Umgebungstemperatur bis zu ca. 13 Stunden betragen.
Der Controller unterstützt das Laden über USB-Typ-C mit 20 W Power Delivery.
13 physische Steuerkanäle
Der Controller bietet 13 physische Steuerkanäle für den Betrieb des Fluggeräts und der Nutzlast.
Das komplette Kommunikationssystem unterstützt bis zu 16 Kommunikationskanäle für Flugfunktionen, Kameras, Gimbals, Beleuchtungssysteme, Fahrwerk, Nutzlasten und zusätzliche Bordausrüstung.
Flugzeugseitige Air Unit
Die im Lieferumfang enthaltene flugzeugseitige Air Unit verwaltet die Ausgabe von Fernsteuerungssignalen, die Telemetriekommunikation, die digitale Videoübertragung und die Ethernet-Konnektivität.
Zu den verfügbaren Schnittstellen gehören:
16-Kanal-S.Bus-Ausgang
, 5-Kanal-PWM-Ausgang
, UART-Flugsteuerungs-Datenverbindung
, Ethernet-Video- und Netzwerkschnittstelle
, USB-Typ-C-Schnittstelle für Firmware-Updates
Die mitgelieferte Generation der Air-Unit kann je nach Produktionscharge variieren.
Hochspannungs-Stromversorgung
Das „Enterprise Standard Combo“-Paket enthält ein Abwärtswandler-Stromversorgungsmodul für 4S–18S auf 12 V.
Dadurch lässt sich das kommunikationssystem des Fluggeräts in professionelle UAV-Stromversorgungssysteme integrieren, die mit Spannungen von 16,8 V bis 75,6 V betrieben werden.
Unterstützung für zwei Bediener
Die MK15 Enterprise-Plattform unterstützt kompatible Konfigurationen für zwei Bediener.
Dadurch kann ein Bediener das Fluggerät steuern, während ein anderer Bediener eine Gimbal-Kamera, einen optischen Pod, eine Inspektionsnutzlast oder andere Missionsausrüstung bedient.
Für den vollständigen Betrieb mit zwei Bedienern ist eine spezielle Dual-Combo-Konfiguration erforderlich.
Umfassende Kompatibilität mit Flugsteuerungen
Das MK15 Enterprise-System unterstützt PX4- und ArduPilot-basierte Flugsteuerungen.
Es eignet sich für SIYI N7, Pixhawk-kompatible Autopiloten und andere unterstützte professionelle Flugsteuerungsplattformen.
Kompatible Bodensteuerungssoftware
Die Android-Plattform unterstützt kompatible Anwendungen, darunter:
SIYI FPV
, QGroundControl
und Mission Planner
Kompatible Videostreams können auch über unterstützte Windows-Bodenkontrollsoftware angezeigt werden.
Professionelle Anwendungen
Das SIYI MK15 Enterprise Standard Combo eignet sich für:
Professionelle Multirotor-UAVs
Starrflügelflugzeuge
VTOL-Plattformen
Inspektions-UAVs
Kartierungs- und Vermessungsflugzeuge
Notfall-Einsatzsysteme
Autonome Fahrzeuge
UGVs und Roboterplattformen
USVs und Meeresrobotik
Forschungs- und Entwicklungssysteme
Technische Daten
Produkt: SIYI MK15 Mini-Handheld-Bodenstation Enterprise Standard Combo
Anwendung: UAVs, UGVs, USVs, autonome Fahrzeuge, Robotik, Inspektion, Kartierung und professionelle Videoübertragung
Systemfunktionen: Fernsteuerung / Telemetrie-Datenverbindung / duale Full-HD-Videoübertragung
Maximale Übertragungsreichweite: Bis zu 15 km
Übertragungsbedingungen: Hindernisfrei und störungsfrei
Minimale Videolatenz: ca. 180 ms
Maximale Videoauflösung: 1080p bei 60 fps
Unterstützte Video-Codecs: H.264 / H.265
Physikalische Steuerkanäle: 13
Kommunikationskanäle: 16
Betriebstemperatur: -10 °C bis +50 °C
MK15 Enterprise-Bodenstation
Prozessor: Qualcomm 8-Kern-CPU
Betriebssystem: Android 9.0
RAM: 2
GB Interner Speicher: 16
GB Displaygröße: 5,5″
Maximale Displayhelligkeit: 1000 cd/m²
Integrierter Akku: 10.200 mAh / 7,4 V / 2S Li-Ionen-Akku
Energie: 75,48
Wh Maximale Betriebszeit: Bis zu ca. 13 Stunden
Ladeanschluss: USB Typ C / PD 20
W Typische Ladezeit: ca. 5 Stunden mit 20-W-PD-Ladegerät
Schutzklasse: IP53
Videoausgang: Standard-HDMI-Anschluss
Schnittstelle für externe Geräte: USB Typ A
Dateiübertragung: USB Typ C / USB Typ A
Mobilfunknetz: SIM-Kartenunterstützung
Externer Speicher: TF-/MicroSD-Kartensteckplatz
Stativanschluss: Standard-1/4″-Gewinde
Abmessungen: 189 × 138 × 41 mm
Gewicht: ca. 850 g
Flugzeugseitige Lufteinheit
Funktion: Fernsteuerung / Telemetrie / Digitale Videoübertragung
RC-Signalausgang: 16-Kanal-S.Bus
-PWM-Ausgänge: 5 Kanäle
Datenverbindung zum Flugcontroller: UART
Video- und Netzwerkschnittstelle: Ethernet / LAN
Schnittstelle für Firmware-Upgrade: USB Typ C
Antennengewinn (omnidirektional): 5 dBi
Betriebstemperatur: -10 °C bis +50 °C
Aktueller Eingang der Enterprise-Luft-Einheit: 3–6S / 12,6–25,2 V, je nach Produktionsgeneration
Eingang des mitgelieferten Abwärtswandler-Stromversorgungsmoduls: 4–18S / 16,8–75,6 V
Ausgang des Stromversorgungsmoduls: 12 V
Frühere Produktionschargen können eine andere Konfiguration der MK15-Air-Unit aufweisen. Der Typ der Air-Unit und die unterstützte Spannung sollten entsprechend der gelieferten Produktionscharge überprüft werden.
Verpackungsspezifikationen
Abmessungen der Verpackung: 220 × 197 × 105 mm
Gewicht der Verpackung: ca. 1566 g
Lieferumfang
1× SIYI MK15 Enterprise Mini-Handheld-Bodenstation mit HDMI-Ausgang
1× SIYI-Luftgerät
für den Einsatz am Flugzeug 1× MK15-Aufbewahrungskoffer
1× 4S–18S-auf-12V-Abwärtswandler
4× MK15-Rundstrahlantennen
2× Reichweitenverlängerungsantennen
1× 20-W-PD-Netzteil
1× USB-C-auf-USB-C-PD-Schnelllade-Kabel-Ladekabel
1× USB-C-zu-USB-A-Adapter
1× USB-Kabel
für Firmware-Upgrade 1× Kabel
für die LuftS.Bus 1× PWM-Kabel
für die Luft 1× Datenkabel
für die Luft 1× 8-Pin-Kabel für die Luft
Flugsteuerung, Kamera, Gimbal, Optikmodul, HDMI-Eingangsadapter, Fluggerätrahmen, Akku, Antriebssystem und andere UAV-Komponenten sind nicht im Lieferumfang enthalten.
