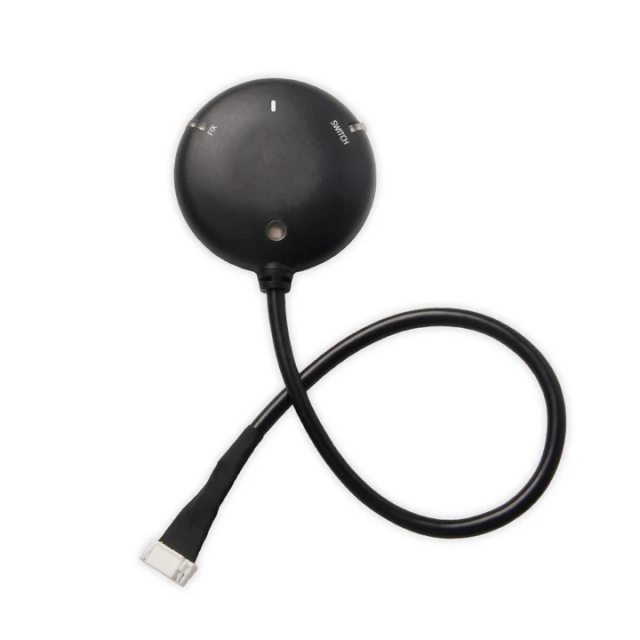

M9N GPS-Standard, 10-polig

Das Holybro M9N GPS Standard 10-Pin ist ein leistungsstarkes, konstellationsübergreifendes GNSS-Modul, das für Multirotoren, Starrflügel-UAVs, VTOL-Flugzeuge, autonome Drohnen und Roboterplattformen entwickelt wurde.

Basierend auf dem u-blox M9N GNSS-Empfänger kann es GPS-, Galileo-, GLONASS- und BeiDou-Satellitensignale gleichzeitig empfangen und verarbeiten, was eine verbesserte Satellitenverfügbarkeit, genaue Positionsbestimmung und zuverlässige Navigationsleistung gewährleistet.

Die Standard-10-Pin-Version ist für den direkten Anschluss an den GPS-Modul- oder GPS1-Anschluss der Pixhawk Standard-Flugsteuerungen ausgelegt.

u-blox M9N GNSS-Empfänger

Das M9N-GPS basiert auf dem simultanen GNSS-Empfänger u-blox M9N.

Seine Multi-Konstellations-Architektur ermöglicht die gleichzeitige Nutzung von bis zu vier großen GNSS-Systemen, was dazu beiträgt, die Satellitenverfügbarkeit zu verbessern und eine zuverlässige Positionsbestimmung während des UAV-Betriebs aufrechtzuerhalten.

Multi-Konstellations-Positionierung

Das Modul unterstützt die Satellitensysteme GPS, Galileo, GLONASS, BeiDou und QZSS.

Der gleichzeitige GNSS-Empfang sorgt für eine verbesserte Positionsgenauigkeit und eine größere Satellitenabdeckung in anspruchsvollen Einsatzumgebungen.

Präzise Navigation mit hoher Aktualisierungsrate

Der u-blox M9N-Empfänger bietet unter geeigneten Betriebsbedingungen eine Positionsgenauigkeit von bis zu 1,5 m CEP.

Navigationsaktualisierungsraten von bis zu 25 Hz liefern reaktionsschnelle Positionsdaten für dynamische UAV-, VTOL- und autonome Navigationsanwendungen.

Integrierter Kompass

Der M9N-GPS-Empfänger ist je nach gewählter Version mit einem integrierten IST8310- oder IST8308-Kompass erhältlich.

Das integrierte Magnetometer liefert Kursinformationen an kompatible Flugsteuerungen und unterstützt eine präzise autonome Navigation.

Standardmäßiger 10-poliger Pixhawk-Anschluss

Diese Version verwendet einen 10-poligen JST-GH-Stecker, der für die „Pixhawk Standard“-GPS-Modul- und GPS1-Anschlüsse ausgelegt ist.

Der einzelne Anschluss vereint GNSS, Kompass, RGB-Statusanzeige, Summer und Sicherheitsschalterfunktionen und sorgt so für eine vereinfachte Installation.

Keramik-Patch-Antenne mit hoher Verstärkung

Die integrierte keramische Patch-Antenne mit den Maßen 25 × 25 × 4 mm sorgt für einen zuverlässigen GNSS-Signalempfang.

Ihr omnidirektionales Strahlungsdiagramm ermöglicht eine flexible Installation, während der integrierte rauscharme Verstärker zur Verbesserung der Signalqualität beiträgt.

Integrierte LED, Summer und Sicherheitsschalter

Das Modul verfügt über eine helle dreifarbige RGB-LED zur deutlichen Anzeige des Systemstatus.

Ein integrierter Summer und ein eingebauter Sicherheitsschalter ermöglichen eine bequeme Rückmeldung an das Flugzeug sowie die Systemsteuerung während der Einrichtung und des Betriebs.

Wiederaufladbares Backup-System

Das integrierte wiederaufladbare Backup-System sorgt dafür, dass die Satellitendaten nach dem Ausschalten erhalten bleiben.

Dies ermöglicht eine schnellere Warmstart-Erfassung bei wiederholten Flugoperationen.

Professionelle UAV-Anwendungen

Das Holybro M9N GPS Standard 10-Pin eignet sich für Multirotoren, Starrflügel-UAVs, VTOL-Flugzeuge, Kartierungsdrohnen, Inspektionsplattformen, autonome Fluggeräte und Robotersysteme, die eine zuverlässige GNSS-Positionsbestimmung erfordern.

Technische Daten

Produkt: Holybro M9N GPS Standard 10-Pin
Anwendung: Multirotoren, Starrflügel-UAVs, VTOL-Flugzeuge, autonome Drohnen und Roboterplattformen
GNSS-Empfänger: u-blox M9N
Kompass: IST8310 oder IST8308, je nach Version
Gleichzeitige GNSS-Nutzung: Bis zu 4 Systeme
Unterstützte GNSS-Systeme: GPS / Galileo / GLONASS / BeiDou / QZSS
Frequenzbänder: GPS L1 / Galileo E1 / GLONASS L1 / BeiDou B1 / SBAS L1 / QZSS L1
Ausgangsprotokoll: UBX / NMEA
Positionsgenauigkeit: 1,5 m CEP
Maximale Navigationsaktualisierungsrate: Bis zu 25 Hz
GNSS-Ergänzung: EGNOS / GAGAN / MSAS / WAAS / QZSS L1S
Standard-Baudrate: 115.200 bps
Anschluss: JST-GH 10-polig
Kompatibler Anschluss: Pixhawk-Standard-GPS-Modul / GPS1-Anschluss
Eingangsspannung: 4,7–5,2 V
Stromaufnahme: Weniger als 200 mA bei 5 V
Antenne: 25 × 25 × 4 mm Keramik-Patch-Antenne
Antennengewinn: 1,5 dBi
LNA-Verstärkung der Antenne: 22 dB
Betriebstemperatur: -40 °C bis +80 °C
Abmessungen: Ø 50 × 14,4 mm

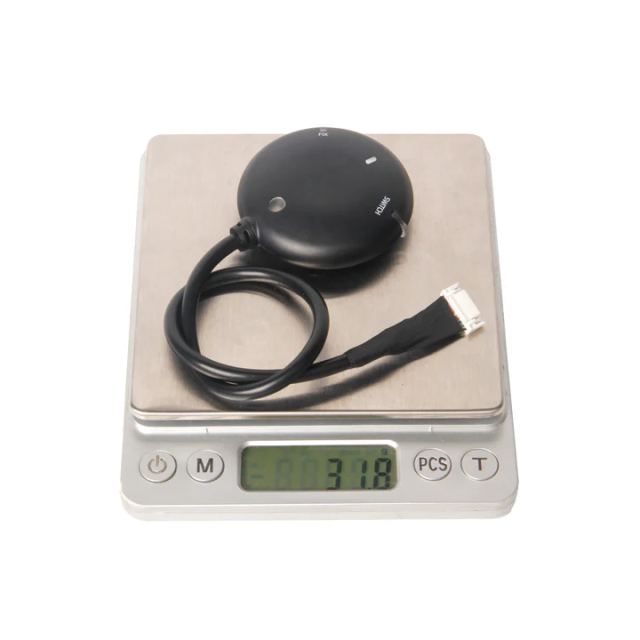

Gewicht: 32 g
Kabellänge: ca. 27 cm
Statusanzeige: Dreifarbige RGB-LED
Weitere Merkmale: Integrierter Summer / Sicherheitsschalter / Wiederaufladbares Backup-System / Rauscharmer 3,3-V-Regler

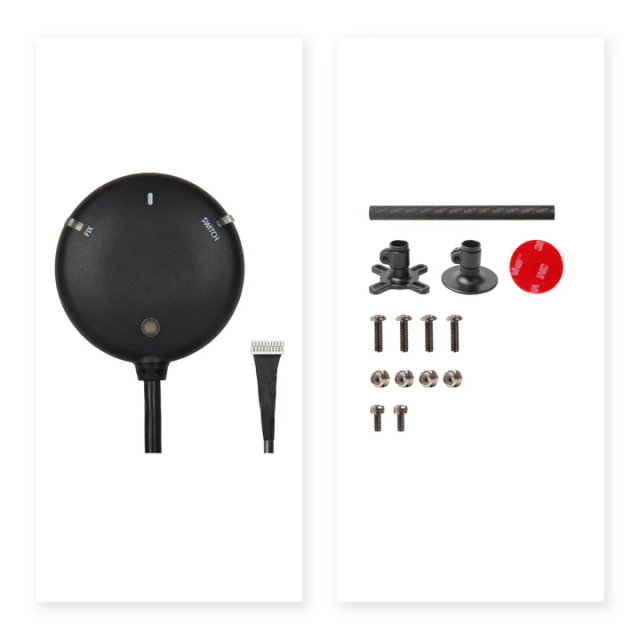

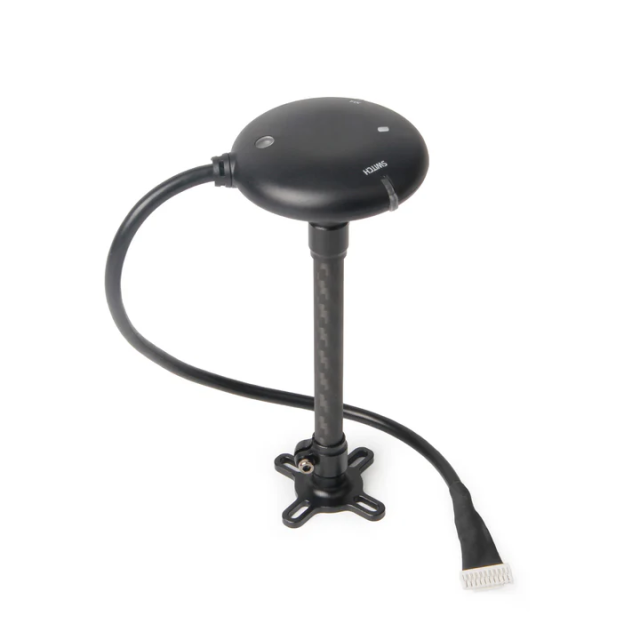

Lieferumfang

1× Holybro M9N GPS-Standardmodul
mit 10-Pin-Anschluss 1× Feste GPS-Halterung aus Kohlefaser
