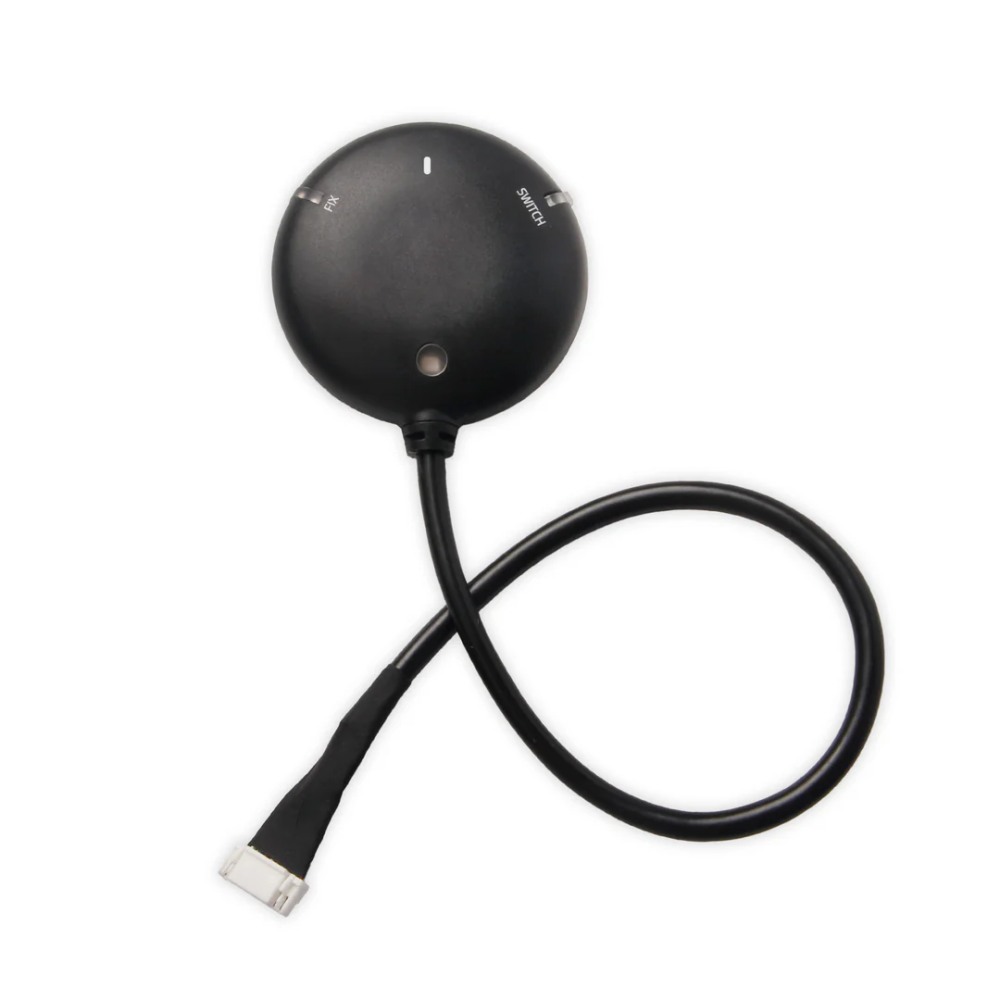

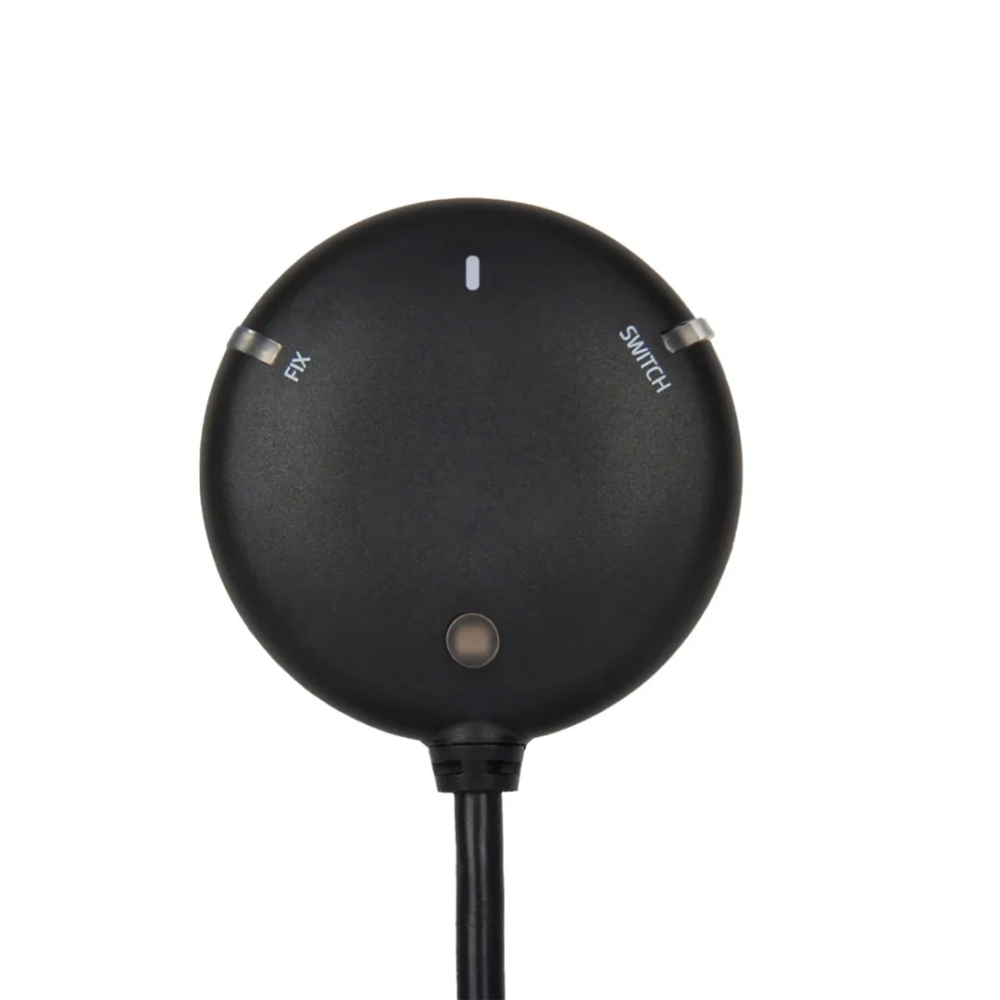

M10 GPS-Standard, 10-polig

Das Holybro M10 GPS Standard 10-Pin ist ein leistungsstarkes, mehrere Konstellationen unterstützendes GNSS-Modul, das für UAVs, Starrflügelflugzeuge, VTOL-Plattformen, Multirotoren und autonome Robotersysteme entwickelt wurde.

Ausgestattet mit dem GNSS-Empfänger u-blox M10 der neuesten Generation unterstützt es den gleichzeitigen Empfang von den Satellitenkonstellationen GPS, Galileo, GLONASS und BeiDou und sorgt so für eine verbesserte Satellitenverfügbarkeit, zuverlässige Positionsbestimmung und schnelle Navigationsleistung.

Die Standard-10-Pin-Version ist für den direkten Anschluss an den GPS-Modul- oder GPS1-Anschluss von Pixhawk-Standard-Flugsteuerungen ausgelegt.

u-blox M10 GNSS-Empfänger

Das M10 GPS basiert auf dem u-blox M10 GNSS-Empfänger.

Dank seiner Multi-Konstellations-Architektur kann er bis zu vier große GNSS-Systeme gleichzeitig empfangen und verfolgen, was die Satellitenverfügbarkeit und die Zuverlässigkeit der Positionsbestimmung während des Fluges verbessert.

Multi-Konstellations-Positionierung

Das Modul unterstützt die Satellitensysteme GPS, Galileo, GLONASS, BeiDou und QZSS.

Der gleichzeitige GNSS-Empfang sorgt für eine gleichmäßigere Positionsbestimmungsleistung in anspruchsvollen Betriebsumgebungen.

Integrierter IST8310-Kompass

Der integrierte IST8310-Magnetometer liefert Kursdaten an kompatible Flugsteuerungen.

Die Kombination von GNSS-Ortung und Kompassfunktionalität in einem Modul vereinfacht den Einbau in UAVs und ermöglicht eine zuverlässige autonome Navigation.

Standardmäßiger 10-poliger Pixhawk-Anschluss

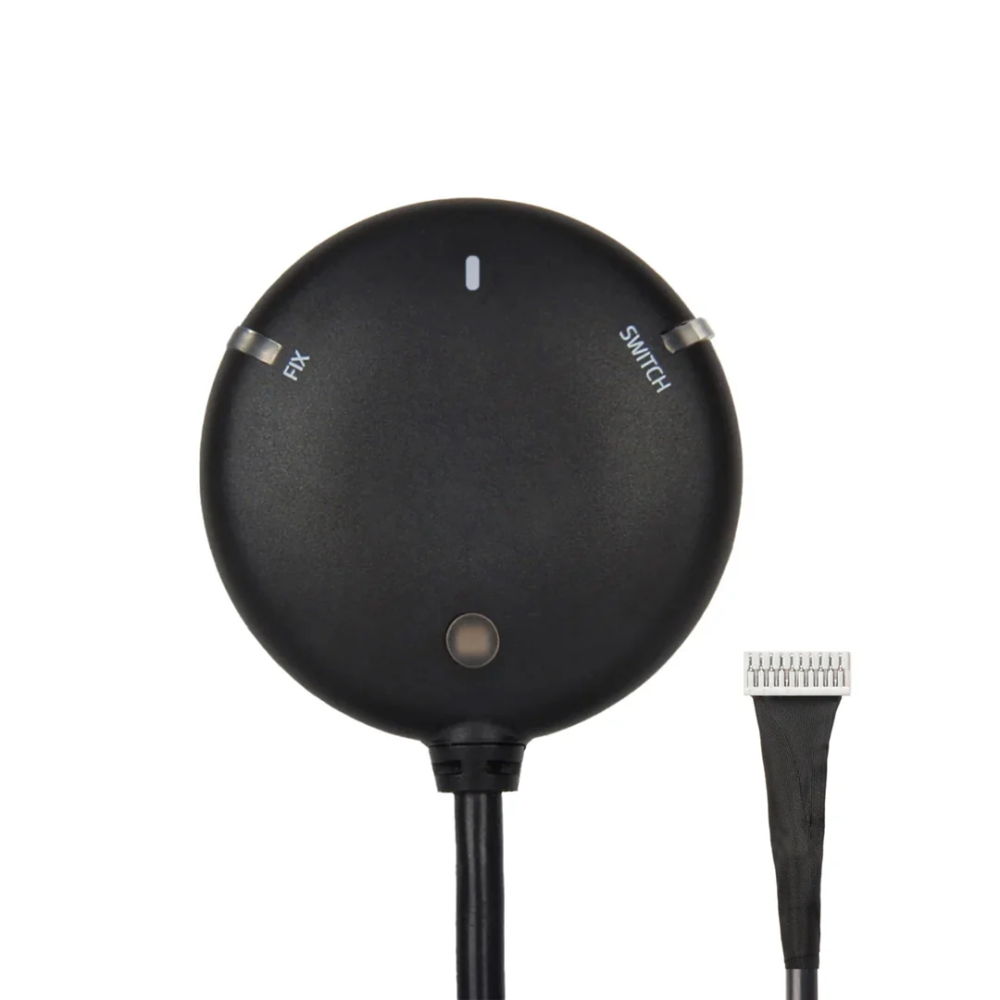

Diese Version ist mit einem 10-poligen JST-GH-Anschluss ausgestattet, der für den GPS-Modul- oder GPS1-Anschluss von Pixhawk-Standard-Flugsteuerungen ausgelegt ist.

Der integrierte Anschluss stellt GNSS-, Kompass-, Sicherheitsschalter-, Summer- und Statusfunktionen über eine einzige Installationsschnittstelle bereit.

Keramik-Patch-Antenne mit hoher Verstärkung

Die integrierte keramische Patch-Antenne mit den Abmessungen 25 × 25 × 4 mm sorgt für einen zuverlässigen GNSS-Signalempfang.

Ihr omnidirektionales Strahlungsdiagramm bietet größere Flexibilität bei der Installation, während der integrierte rauscharme Verstärker zur Verbesserung der Signalqualität beiträgt.

Schnelle Navigationsaktualisierungsrate

Der M10-Empfänger unterstützt Navigationsaktualisierungsraten von bis zu 25 Hz bei Verwendung einer einzelnen GNSS-Konstellation.

Beim Betrieb mit vier gleichzeitig genutzten GNSS-Systemen unterstützt er Aktualisierungsraten von bis zu 10 Hz für eine reaktionsschnelle Positionsbestimmung in dynamischen UAV-Anwendungen.

Integrierte LED, Summer und Sicherheitsschalter

Das Modul verfügt über eine helle dreifarbige RGB-Status-LED für eine klare visuelle Systemrückmeldung.

Ein integrierter Summer und ein eingebauter Sicherheitsschalter sorgen während der Einrichtung und des Betriebs für eine praktische Anzeige des Flugzustands und die Systemsteuerung.

Wiederaufladbares Backup-System

Das integrierte wiederaufladbare Backup-System trägt zur Speicherung von Satellitendaten bei und unterstützt eine schnellere Warmstart-Erfassung nach einem Stromausfall.

Dadurch verkürzt sich die Zeit, die zur Wiederherstellung der GNSS-Positionierung bei wiederholten Feldeinsätzen benötigt wird.

Kompatibilität mit Flugsteuerungen

Das M10-GPS ist über einen 10-poligen GPS1-Anschluss mit Flugsteuerungen nach Pixhawk-Standard kompatibel.

Es unterstützt moderne Versionen der Firmware von ArduPilot, PX4, INAV und Betaflight.

Technische Daten

Produkt: Holybro M10 GPS Standard 10-Pin
Anwendung: Multirotoren, Starrflügel-UAVs, VTOL-Flugzeuge, autonome Drohnen und Roboterplattformen
GNSS-Empfänger: u-blox M10
Kompass: IST8310
Gleichzeitige GNSS-Nutzung: Bis zu 4 Systeme
Unterstützte GNSS-Systeme: GPS / Galileo / GLONASS / BeiDou / QZSS
Frequenzbänder: GPS L1 / Galileo E1 / GLONASS L1 / BeiDou B1 / SBAS L1 / QZSS L1
Ausgangsprotokoll: UBX / NMEA
Positionsgenauigkeit: 2,0 m CEP
Navigationsaktualisierungsrate: Bis zu 25 Hz bei einem einzelnen GNSS-System / Bis zu 10 Hz bei vier gleichzeitig genutzten GNSS-Systemen
GNSS-Ergänzung: EGNOS / GAGAN / MSAS / WAAS / QZSS L1S
Standard-Baudrate: 115.200 bps
Anschluss: JST-GH 10-polig
Kompatibler Anschluss: Pixhawk-Standard-GPS-Modul / GPS1-Anschluss
Eingangsspannung: 4,7–5,2 V
Stromaufnahme: Weniger als 200 mA bei 5 V
Antenne: 25 × 25 × 4 mm Keramik-Patch-Antenne
Antennengewinn: 1,5 dBi
LNA-Verstärkung der Antenne: 22 dB
Betriebstemperatur: -40 °C bis +80 °C
Abmessungen: Ø 50 × 14,4 mm
Gewicht: 32 g
Kabellänge: ca. 27 cm
Statusanzeige: Dreifarbige RGB-LED
Weitere Merkmale: Integrierter Summer / Sicherheitsschalter / Wiederaufladbares Backup-System / Rauscharmer 3,3-V-Regler
Firmware-Kompatibilität: ArduPilot / PX4 / INAV / Betaflight

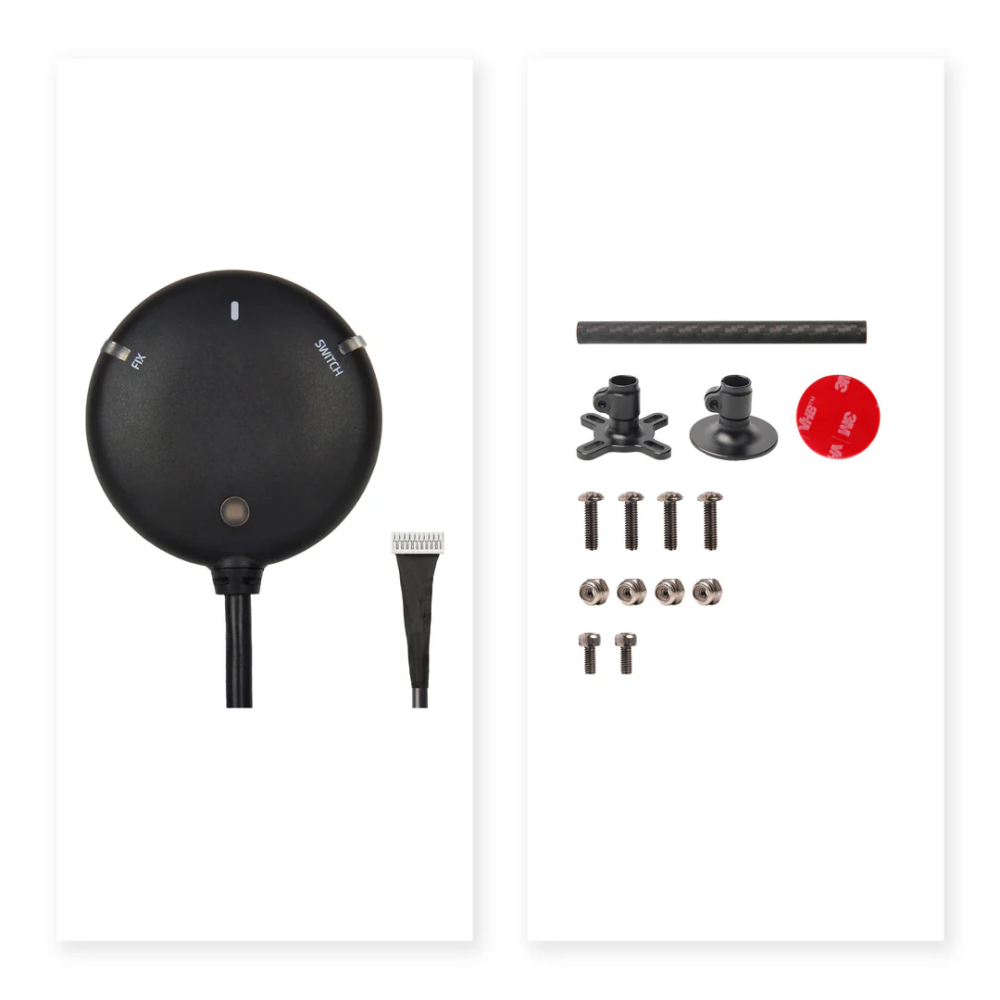

Lieferumfang

1× Holybro M10 GPS-Standardmodul

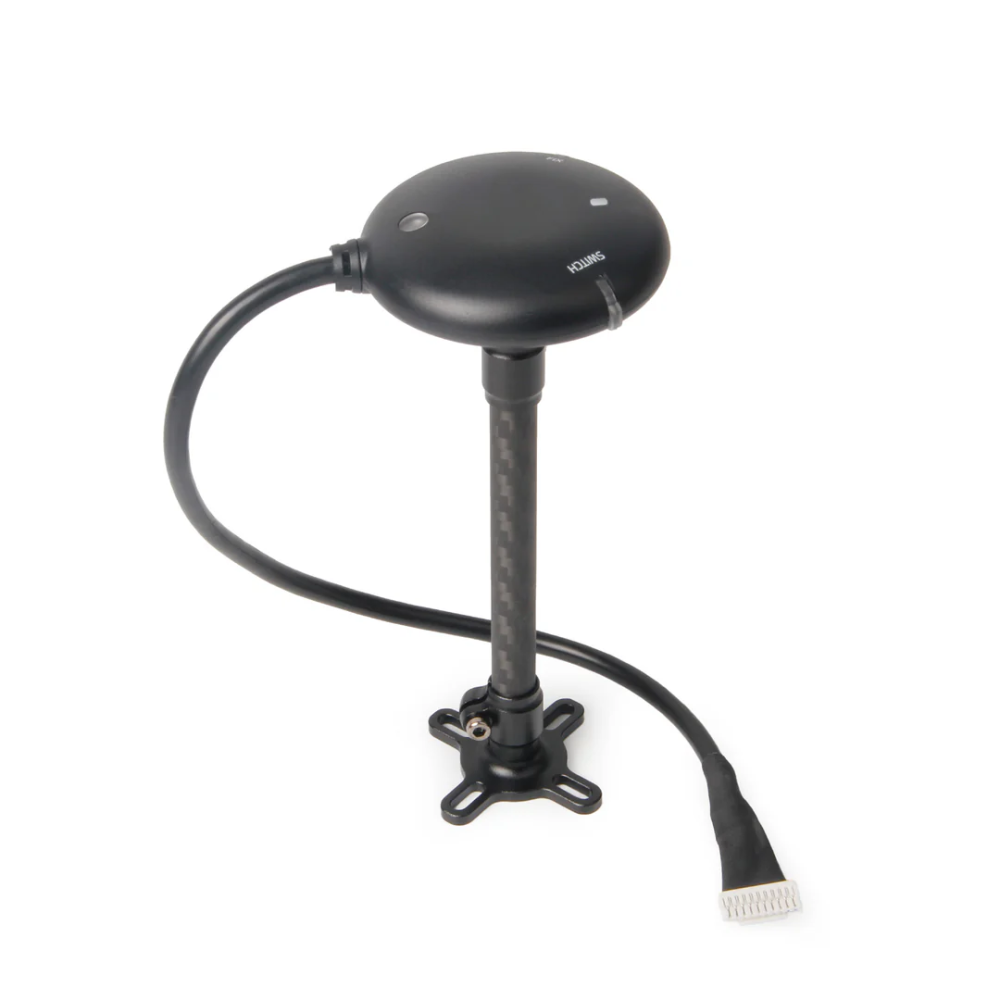

(10-polig) 1× Feste GPS-Halterung aus Kohlefaser
