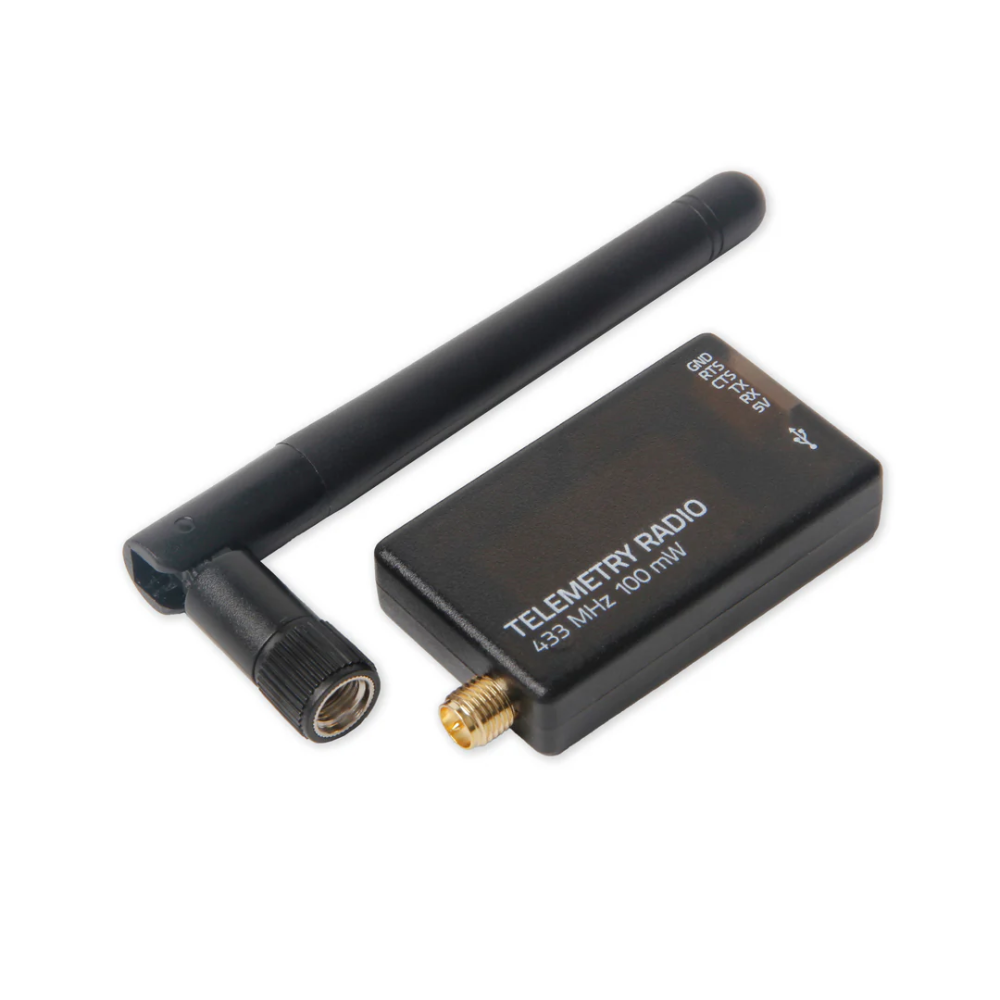

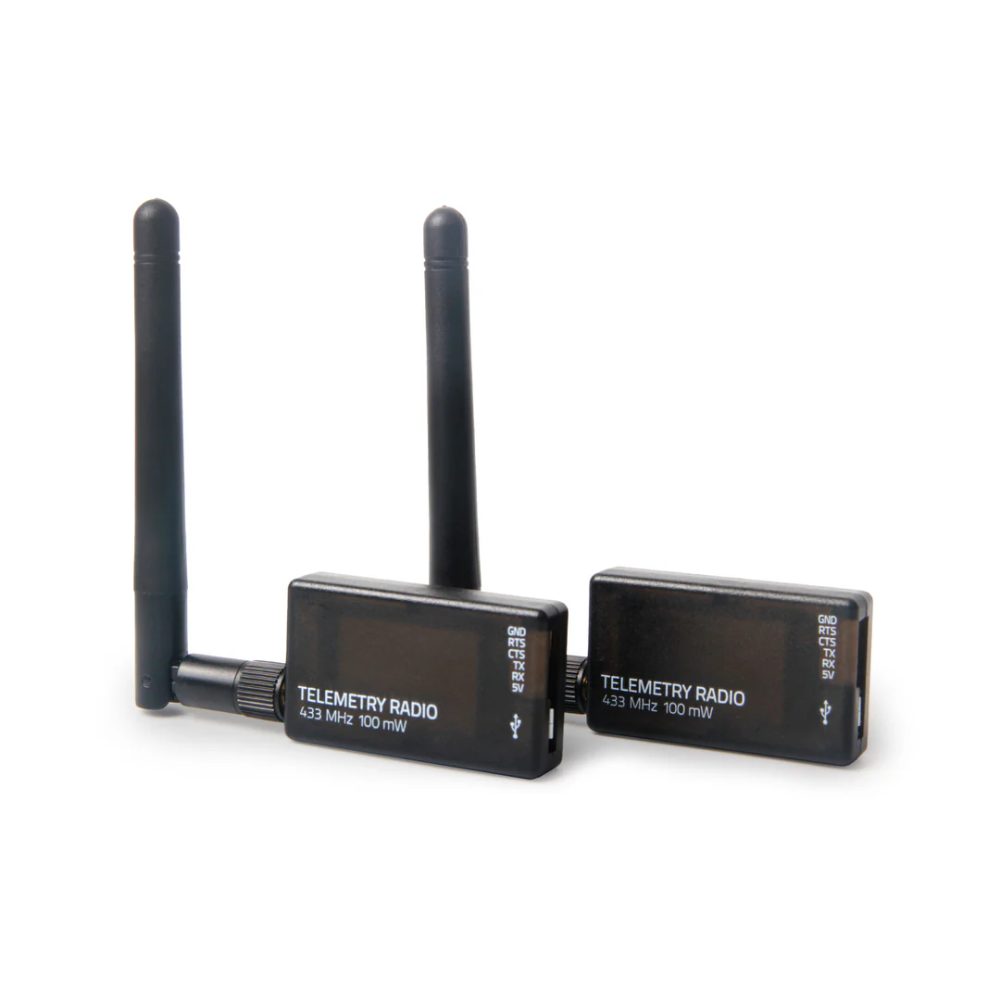

SiK Telemetrie-Funkmodul V3, 100 mW, 433 MHz

Das Holybro SiK Telemetrie-Funksystem V3 100 mW 433 MHz ist ein leichtes und zuverlässiges Telemetrie-Funksystem, das entwickelt wurde, um eine drahtlose Kommunikationsverbindung zwischen einem Flugcontroller und einer Bodenkontrollstation herzustellen.

Dieses Funksystem wurde für Pixhawk-Standard-Flugsteuerungen, ArduPilot, PX4, Mission Planner und QGroundControl entwickelt und bietet eine einfache Möglichkeit, Flugdaten zu überwachen, Missionen anzupassen und während des UAV-Einsatzes eine Echtzeit-Telemetrieverbindung aufrechtzuerhalten.

Zuverlässige UAV-Telemetrieverbindung

Das SiK-Telemetriefunkgerät V3 100 mW 433 MHz ermöglicht eine stabile bidirektionale Telemetrieverbindung zwischen der Drohne und der Bodenstation.

Es ermöglicht Anwendern, Flugdaten in Echtzeit einzusehen, den Status des Fluggeräts zu überwachen, Missionsparameter anzupassen und über MAVLink-Protokollrahmen mit kompatiblen Autopilotsystemen zu kommunizieren.

Dadurch eignet es sich für Multirotor-Drohnen, Starrflügel-UAVs, VTOL-Flugzeuge, Forschungsplattformen und professionelle Drohnenentwicklungssysteme.

Open-Source-SiK-Firmware

Das Holybro SiK Telemetrie-Funkmodul V3 verwendet Open-Source-SiK-Firmware, die speziell für die zuverlässige Kommunikation mit MAVLink-Paketen entwickelt wurde.

Diese Firmware unterstützt transparente serielle Kommunikation, adaptive TDM-UART-Kommunikation und robuste Datenübertragung für professionelle UAV-Telemetrieanwendungen.

Das Funkmodul lässt sich über Mission Planner oder AT-Befehle konfigurieren und bietet damit flexible Einsatzmöglichkeiten für fortgeschrittene Anwender und UAV-Integratoren.

433-MHz-Version mit 100 mW

Diese Version arbeitet im 433-MHz-Frequenzbereich mit einer Ausgangsleistung von 100 mW und eignet sich somit für Regionen, in denen der Telemetriebetrieb bei 433 MHz zulässig ist.

Die 100-mW-Version bietet in der Regel eine Reichweite von mehr als 300 m im Auslieferungszustand, wobei sich die Reichweite durch geeignete Antennen und eine optimierte Platzierung der Bodenstation noch erweitern lässt.

Plug-&-Play-Kompatibilität mit Pixhawk

Das SiK Telemetriefunkmodul V3 ist für den Plug-and-Play-Betrieb mit Pixhawk-Standard-Flugsteuerungen und anderen kompatiblen Autopilotsystemen ausgelegt.

Es verfügt über einen 6-poligen JST-GH-Stecker und unterstützt eine serielle 3,3-V-TTL-Schnittstelle, was eine nahtlose Integration in moderne UAV-Flugsteuerungen ermöglicht.

Das austauschbare Design für Luft- und Bodenfunk macht die Installation einfach und flexibel.

Einfache Integration in die Bodenstation

Das Funkmodul ist mit gängiger Bodenkontrollsoftware wie Mission Planner, ArduPilot, PX4 und QGroundControl kompatibel.

Dies erleichtert den Aufbau einer Telemetrieverbindung für das Hochladen von Missionsdaten, die Flugüberwachung, die Parameteranpassung, die Datenanalyse und die Unterstützung der Drohnensteuerung in Echtzeit.

Kompaktes und leichtes Design

Das Holybro SiK Telemetriefunkgerät V3 100 mW 433 MHz ist klein, leicht und lässt sich problemlos auf kompakten UAV-Plattformen installieren.

Mit seinem Micro-USB-Anschluss, dem JST-GH-Stecker und dem leichten Gehäuse eignet es sich sowohl für den Einbau an Bord als auch für den Einsatz in Bodenstationen.

Technische Daten

Produkt: Holybro SiK Telemetriefunkgerät V3 100 mW 433
MHz Funktyp: Open-Source-Telemetriefunkgerät
Frequenzversion: 433
MHz Frequenzband: 414–460 MHz
Maximale HF-Leistung: 20 dBm / 100
mW Firmware: Open-Source-SiK-Firmware
Kommunikation: Bidirektionale Vollduplex-Kommunikation über adaptive TDM-UART-Schnittstelle
Protokollunterstützung: Transparente serielle Verbindung / MAVLink-Protokoll-Framing
HF-Datenraten: 2 / 4 / 8 / 16 / 32 / 64 / 96 / 128 / 192 / 250 kbps
Serielle Datenraten: 1,2 / 2,4 / 4,8 / 9,6 / 19,2 / 38,4 / 57,6 / 115,2 kbps
Stecker: 6-poliger JST-GH-Stecker
Serielle Schnittstelle: 3,3 V TTL
USB-Anschluss: Micro-USB
Antennenanschluss: RP-SMA-Buchse
Eingangsspannung: 5 V Gleichstrom über USB oder JST-GH
Sendestrom: 100 mA bei 20 dBm
Empfangsstrom: 25 mA
Abmessungen: 28 × 53 × 10,7 mm ohne Antenne
Gewicht: 23,5 g mit Antenne
Empfohlene Verwendung: Pixhawk-Telemetrie, MAVLink-Datenverbindung, ArduPilot, PX4, Mission Planner, QGroundControl, UAV-Tests und professionelle Drohnenentwicklung
