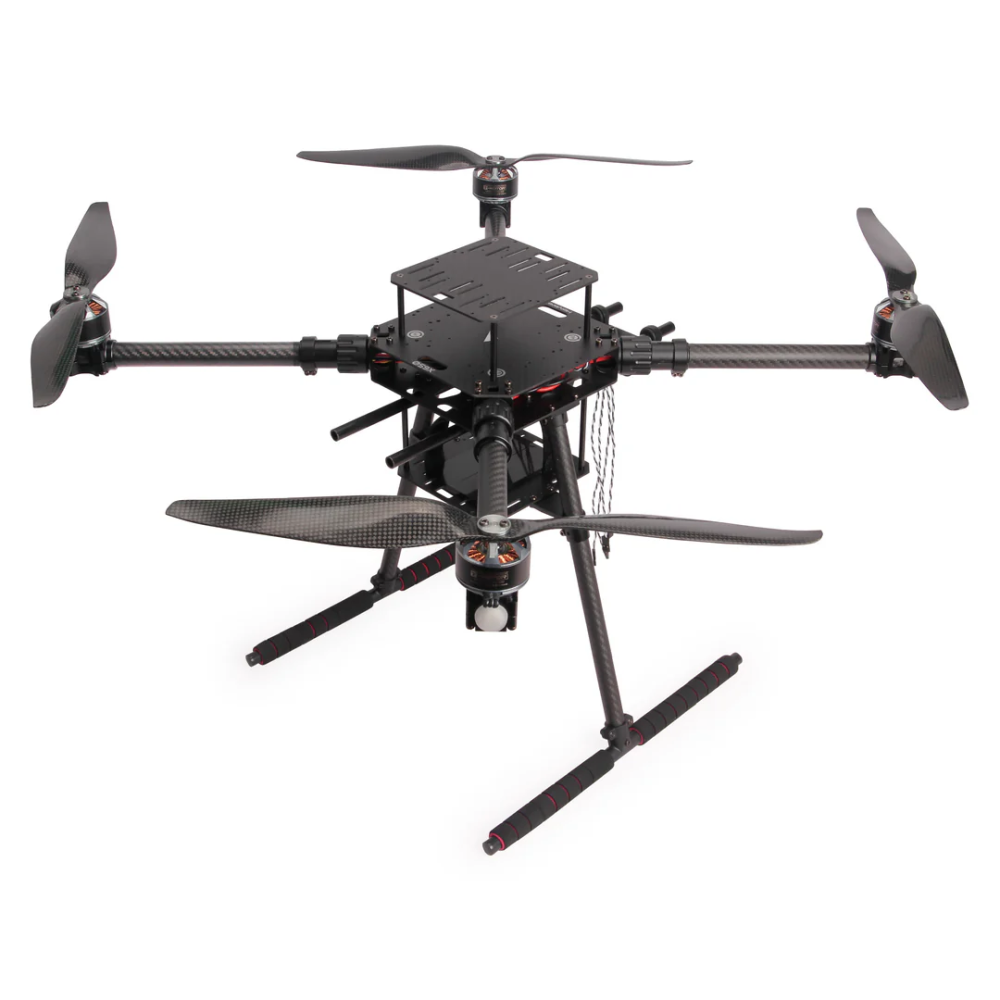

X650 ARF-Bausätze

Das Holybro X650 ARF-Kit ist eine 650 mm große Quadcopter-Entwicklungsplattform aus Kohlefaser, die für den Bau von UAV-Prototypen, die Integration von Pixhawk-basierten Flugsteuerungen, Forschungsprojekte, den Bildungsbereich und die professionelle Drohnenentwicklung konzipiert ist.

Als „Almost-Ready-to-Fly“-Bausatz (ARF) enthält der X650 ARF den Hauptrahmen und die wichtigsten Antriebskomponenten bereits vorinstalliert, was die Montagezeit verkürzt und die Integration für Entwickler und Drohnenbauer vereinfacht.

„Almost-Ready-to-Fly“-UAV-Bausatz

Der X650 ARF-Bausatz wurde entwickelt, um die Komplexität des Zusammenbaus zu verringern und gleichzeitig die Flexibilität der Plattform für die Integration von kundenspezifischer Elektronik und Flugsteuerungen zu gewährleisten.

Der Bausatz enthält den X650 V2-Rahmenbausatz, 4 vorinstallierte T-Motor MN4014 KV330-Motoren, 4 Tekko32 F4 45A-Regler, 4 NeoPixel WS2812-LEDs, Gemfan 1555-Kohlefaserpropeller sowie eine Stromverteilungsplatine mit XT60-Akkuanschluss und XT30-Anschlüssen für Regler und Peripheriegeräte.

Damit ist es ein praktischer Ausgangspunkt für UAV-Entwickler, die einen professionellen Rahmen und eine Antriebsbasis suchen, ohne mit losen Komponenten beginnen zu müssen.

650-mm-Quadcopter-Rahmen aus Kohlefaser

Der Holybro X650 verfügt über einen Radstand von 650 mm und eine Vollcarbon-Konstruktion, die ein ausgewogenes Verhältnis zwischen Steifigkeit, Nutzlastkapazität und Einbauraum bietet.

Die oberen und unteren Carbonfaserplatten sind 160 × 160 mm groß und 2 mm dick und bieten einen praktischen Grundkörper für den Einbau von Flugsteuerung, Leistungsmodul, Empfänger, Telemetrie, GPS und Begleitcomputer.

Klappbares Armdesign

Das X650 ARF-Kit verfügt über hochfeste 20-mm-Arme aus Carbonfaserrohren mit neu entwickelten, klappbaren Aluminium-Armverbindern.

Diese klappbare Konstruktion erleichtert den Transport und die Lagerung der Drohne und gewährleistet gleichzeitig eine stabile und zuverlässige Flugzeugzelle für die professionelle UAV-Entwicklung und Feldtests.

Vorinstallierte Motoren, ESCs, LEDs und PDB

Die ARF-Version enthält vorinstallierte Antriebs- und Beleuchtungskomponenten, um den Zusammenbau zu vereinfachen.

Im Lieferumfang enthalten sind T-Motor MN4014 KV330-Motoren, Tekko32 F4 45A-Reglern, NeoPixel WS2812-LEDs und einer Stromverteilungsplatine mit XT60- und XT30-Anschlüssen, was den Löt Aufwand reduziert und den Aufbau übersichtlicher sowie wartungsfreundlicher macht.

Nutzlast und Flugzeit

Das Holybro X650 ARF-Kit hat ein Gesamtgewicht von ca. 2000 g ohne Akku.

Es unterstützt eine Nutzlast von bis zu 4,3 kg ohne Akku, ca. 3,5 kg mit einem 5200-mAh-Akku oder ca. 3,1 kg mit einem 10000-mAh-Akku.

Mit einem 6S-LiPo-Akku mit 10.000 mAh und ohne zusätzliche Nutzlast gibt Holybro eine geschätzte Schwebeflugzeit von etwa 30 Minuten an.

Integration von Begleitcomputern und Sensoren

Die X650-Plattformplatine verfügt über Befestigungslöcher für GPS-Module und gängige Begleitcomputer wie den Raspberry Pi 4 und den NVIDIA Jetson Nano.

Der Rahmen unterstützt zudem ein Befestigungssystem mit zwei Stangen mit 10 mm Durchmesser und eignet sich somit für Kameras, Gimbals, Sensoren, Tiefenkameras und kundenspezifische Nutzlasten.

Entwickelt für die Pixhawk-basierte Entwicklung

Das Holybro X650 ARF-Kit ist für die Integration mit Flugsteuerungen der Pixhawk-Serie und professionellen Autopilot-Ökosystemen konzipiert.

Es eignet sich für ArduPilot, PX4, autonome Flugtests, Kartierungsexperimente, Robotikforschung, Nutzlasttests und UAV-Entwicklungsprojekte.

Professionelle UAV-Anwendungen

Das Holybro X650 ARF-Kit eignet sich ideal für die UAV-Entwicklung, PX4- und ArduPilot-Tests, den Bildungsbereich, Forschungsprojekte, Kartierungsprototypen, die Entwicklung von Inspektionsdrohnen, Computer-Vision-Projekte, Nutzlasttests und Robotiklabore.

Die Kombination aus Carbonfaserkonstruktion, 650 mm Radstand, vorinstalliertem Antriebssystem, klappbaren Armen und flexiblen Befestigungsmöglichkeiten macht es zu einer zuverlässigen Basis für den professionellen Drohnen-Prototypenbau.

Technische Daten

Produkt: Holybro X650 ARF-Bausatz
Marke: Holybro
Produkttyp: Fast flugfertiger Quadcopter-Bausatz
Artikelnummer: 30179
Radstand: 650 mm
Rahmenmaterial: Kohlefaserplatten und Arme
aus Kohlefaserrohren Rahmenkörper: 160 × 160 mm, 2 mm dick
Motorbefestigungsmuster: 16–25 mm
Armtyp: 20-mm-Carbonrohre mit klappbaren Aluminium-Armverbindern
Fahrwerk: 16-mm- und 10-mm-Carbonrohre mit verstärkten Kunststoff-T-Verbindern
Obere / Akkuplatte: 120 × 128 mm große Kohlefaserplatte
Schienenbefestigungssystem: Zwei Stangen mit 10 mm Durchmesser, 320 mm lang
Gesamtgewicht des Bausatzes: ca. 2000 g ohne Akku
Mitgelieferte Motoren: T-Motor MN4014 KV330 × 4 mit XT30-Stecker
Mitgelieferte Regler: Tekko32 F4 45A × 4 mit XT30-Steckern
Mitgelieferte LEDs: NeoPixel WS2812-LED ×4
Im Lieferumfang enthaltene Propeller: Gemfan 1555-Kohlefaserpropeller ×4
Stromverteilungsplatine: XT60-Akkuanschluss + XT30-Anschlüsse für Regler und Peripheriegeräte
Akku-Empfehlung: 6S 5000–12000 mAh LiPo-Akku mit XT60-Anschluss
Nutzlast: ca. 4,3 kg ohne Akku / 3,5 kg mit 5200-mAh-Akku / 3,1 kg mit 10000-mAh-Akku
Startgewichtsgrenze: 6300 g bei 70 % Gas
Geschätzte Flugzeit: ca. 30 Minuten Schwebeflug mit 6S-Akku (10.000 mAh) und ohne zusätzliche Nutzlast
Unterstützung für Begleitcomputer: Befestigungshalterung für
Raspberry Pi 4 / NVIDIA Jetson Nano Empfohlene Flugsteuerungen: Pixhawk 6C, Pixhawk 6X und kompatible Steuerungen
der Pixhawk-Serie Empfohlene Verwendung: UAV-Entwicklung, PX4-/ArduPilot-Plattformen, Bildung, Forschung, Inspektionsprototypen, Nutzlasttests und professionelle Drohnenintegration
