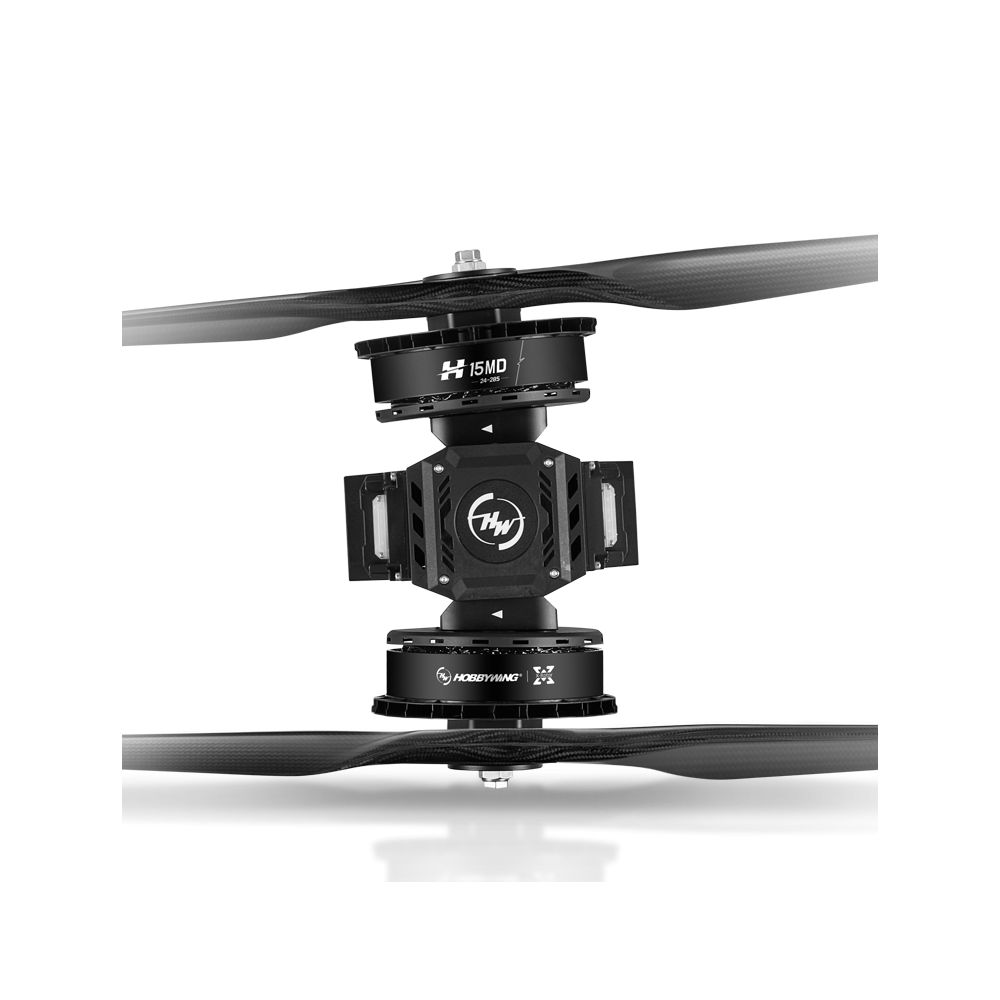

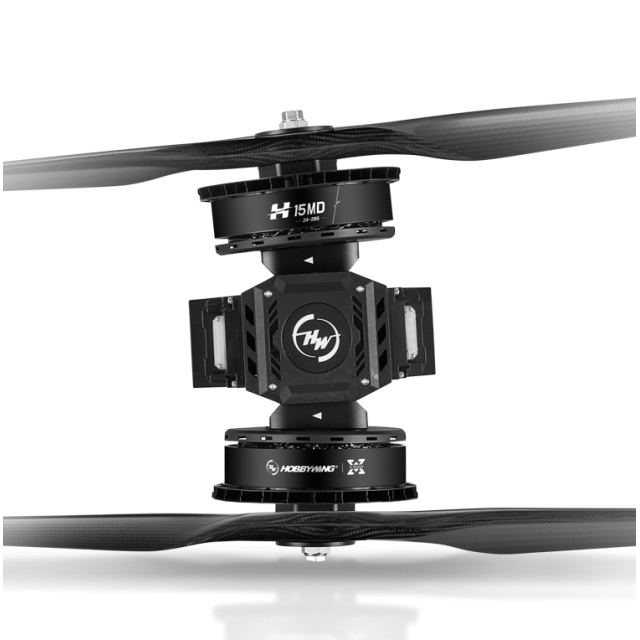

Le système de propulsion coaxial Hobbywing H15MD est une solution de propulsion intégrée de niveau industriel, conçue pour les opérations exigeantes de drones de transport lourd. Il est destiné au levage de matériel, au transport logistique, à la lutte contre les incendies en situation d'urgence et aux missions de sauvetage.
Reposant sur une architecture coaxiale à double rotor équipée d’hélices en fibre de carbone de grand diamètre, le H15MD offre une poussée, un rendement et une sécurité supérieurs grâce à une redondance de puissance importante.
Performances de levage de charges lourdes exceptionnelles
Le H15MD offre une poussée nominale de 60 kg par axe.
Avec une poussée maximale de 145 kg par axe, il offre une forte capacité de levage pour les plateformes de drones industriels à usage intensif.
Il est conçu pour les drones dont la masse au décollage recommandée est supérieure à 240 kg, dans une configuration à 4 axes et 8 hélices.
Le système est adapté à des charges utiles de 100 à 150 kg et peut être étendu à des configurations à 6 ou 8 axes pour répondre à des besoins de charge utile plus importants.
Plateforme haute tension et rendement amélioré
Le système fonctionne à 100 V et est compatible avec les batteries LiPo 18S, 24S et 28S.
L'efficacité du refroidissement est améliorée de 20 % grâce à des évents de moteur agrandis équipés de ventilateurs centrifuges.
Le H15MD atteint un rendement de 7,4 g/W à la poussée coaxiale nominale.
La surveillance en temps réel de la température du moteur est fournie de série pour une fiabilité accrue et un diagnostic facilité.
Architecture ESC FOC de nouvelle génération
Le système utilise un variateur FOC développé en interne, associé à des moteurs de qualité industrielle et à des algorithmes de contrôle exclusifs à Hobbywing.
Cette architecture permet une élévation de température en fonctionnement réduite, une courbe de régime plus linéaire et une réponse plus rapide de la manette des gaz.
La redondance à double accélérateur améliore la réactivité en temps réel et la résistance aux interférences électromagnétiques (EMI).
La « boîte noire » intégrée permet de stocker 48 heures de données de propulsion, consultables via le bus CAN.
Contrôle intelligent et sécurité
Le contrôle intelligent par défaut des hélices permet l'arrêt directionnel de celles-ci.
La communication CAN est compatible avec ArduPilot, PX4, VK, BOYING, JIYI, ACFLY et bien d’autres encore.
De multiples protections à la mise sous tension et en fonctionnement sont incluses, telles que la protection contre les surintensités, la protection contre le calage du moteur, la protection contre les sous-tensions et la protection contre les anomalies de température.
Les mises à jour du micrologiciel sont prises en charge via DataLinkBox.
Conception robuste et modulaire
La conception intégrée du moteur, de l'ESC et de la base du moteur simplifie l'installation et la maintenance.
Le système est compatible avec des tubes de bras de 80 mm d’un épaisseur de paroi de 3 mm ou 5 mm.
La base du moteur, inclinée à 3°, améliore la stabilité et l’agilité en vol.
Avec une plage de températures de fonctionnement allant de -40 °C à +60 °C et une protection étanche IPX6, le H15MD est conçu pour les environnements industriels difficiles.
Large éventail d'applications industrielles
Le H15MD est adapté au levage de matériaux et au transport logistique.
Il est également conçu pour les interventions d’urgence en cas d’incendie, les opérations de sauvetage et les missions exigeantes de drones de levage de charges lourdes.
Sa conception robuste lui permet d’être utilisé à haute altitude et dans des environnements soumis à des températures extrêmes.
Caractéristiques techniques
Produit : Système
de propulsion coaxial Hobbywing H15MD Application : drones industriels de transport de charges lourdes, logistique, levage de matériaux, lutte contre les incendies et opérations
de sauvetage Diamètre du tube de bras : 80 mm
Épaisseur de la paroi du tube de bras : 3 mm
Poids : 11 610 ± 200 g
Poussée recommandée : 60 kg
Poussée maximale : 145 kg
Poids au décollage recommandé : >240 kg
Capacité de charge utile : 100–150 kg
Batterie : LiPo
18S / 24S / 28S Tension de fonctionnement : 100 V
Rendement : 7,4 g/W à la poussée
coaxiale nominale Amélioration du refroidissement : +20 %
Type de variateur : ESC
FOC développé en interne Fonctionnalités de contrôle : contrôle intelligent des hélices, redondance double manette des gaz et communication
CAN Stockage des données : boîte
noire intégrée de 48 heures Mise à jour du firmware : DataLinkBox
Compatibilité : ArduPilot, PX4, VK, BOYING, JIYI, ACFLY et bien d’autres
Angle d’inclinaison de la base du moteur : 3°
Température de fonctionnement : de -40 °C à +60 °C
Étanchéité : IPX6
Contenu de la livraison
2 × moteurs
, 2 × variateurs
, 1 × support

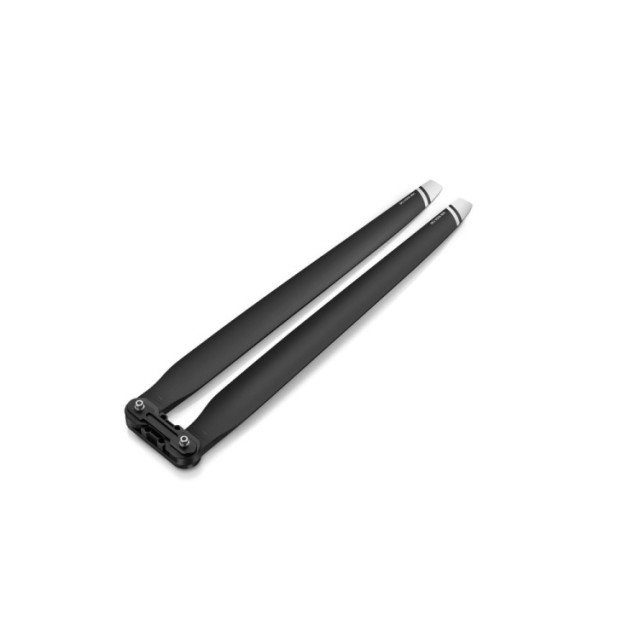

Les hélices sont vendues séparément.
