Le kit « SIYI MK15 Mini Handheld Ground Station Enterprise Standard Combo » est un système complet et professionnel de commande à distance, de liaison de données de télémétrie et de transmission vidéo numérique Full HD, conçu pour les drones (UAV), les véhicules terrestres sans pilote (UGV), les navires sans pilote (USV), les véhicules autonomes, les plateformes d'inspection, les aéronefs de cartographie et les applications robotiques industrielles.

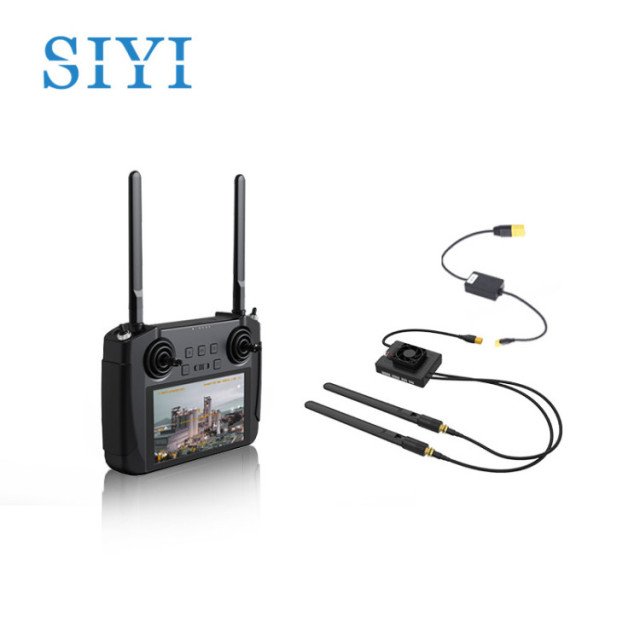

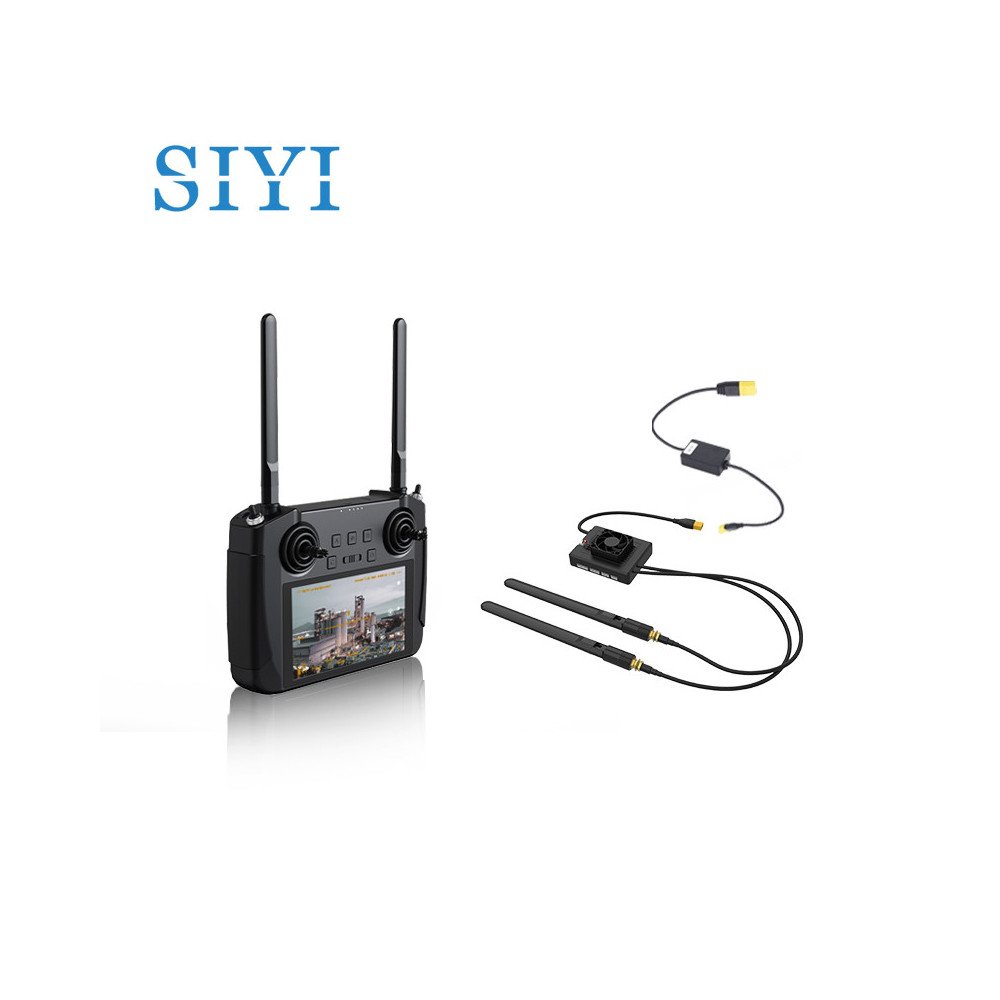

Le « Standard Combo » regroupe la mini-station au sol portable MK15 Enterprise, l’unité aérienne (Air Unit) à installer à bord de l’aéronef, des antennes longue portée, un module d’alimentation abaisseur haute tension, des câbles de connexion et une mallette de rangement protectrice.
Contrairement au pack « MK15 Enterprise HDMI Combo », le pack « Standard Combo » ne comprend pas le convertisseur d’entrée HDMI « Air ».
Commande intégrée, liaison de données et transmission vidéo
Le système MK15 Enterprise réunit trois fonctions de communication essentielles au sein d’une seule plateforme intégrée :
Commande
à distance, télémétrie de vol, liaison
de données et double transmission vidéo numérique Full HD
Cette architecture tout-en-un réduit le nombre d’appareils de communication distincts nécessaires et simplifie l’intégration dans les systèmes professionnels de drones et de robotique.
Portée de transmission allant jusqu’à 15 km
Le MK15 Enterprise offre une portée de transmission maximale de 15 km dans des conditions d’exploitation sans obstacle ni interférence.
Les antennes longue portée fournies permettent d’optimiser les performances de communication pour l’inspection, la cartographie, la navigation autonome, la surveillance, les interventions d’urgence et les opérations professionnelles de drones.
La portée réelle dépend de la réglementation locale, de l’installation des antennes, de l’altitude de fonctionnement, du relief, des interférences électromagnétiques, de la configuration de l’aéronef et des conditions environnementales.
Double transmission vidéo numérique 1080p
Le système de communication du MK15 prend en charge deux flux vidéo Full HD simultanés.
Son processeur Qualcomm intégré prend en charge le décodage matériel des flux vidéo H.264 et H.265 jusqu’à 1080p à 60 images par seconde.
La faible latence de transmission, d’environ 180 ms, offre une vidéo en temps réel réactive pour l’exploitation de l’appareil, la surveillance de la charge utile, l’inspection et le contrôle de véhicules autonomes.
Écran tactile haute luminosité de 5,5 pouces

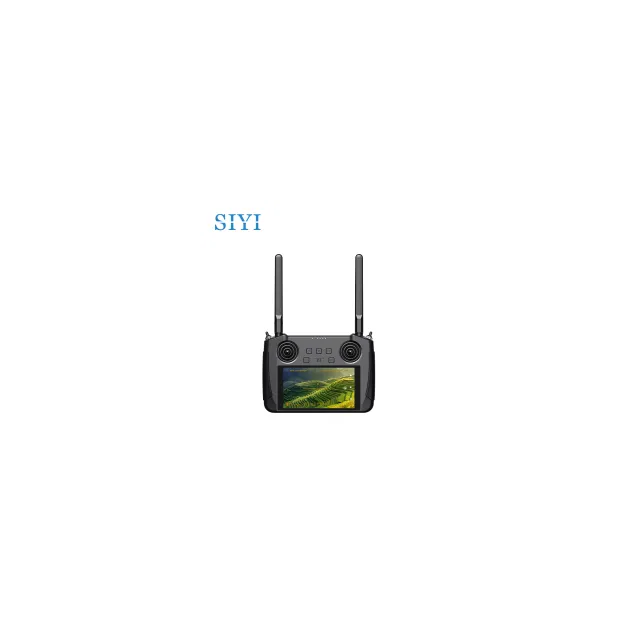

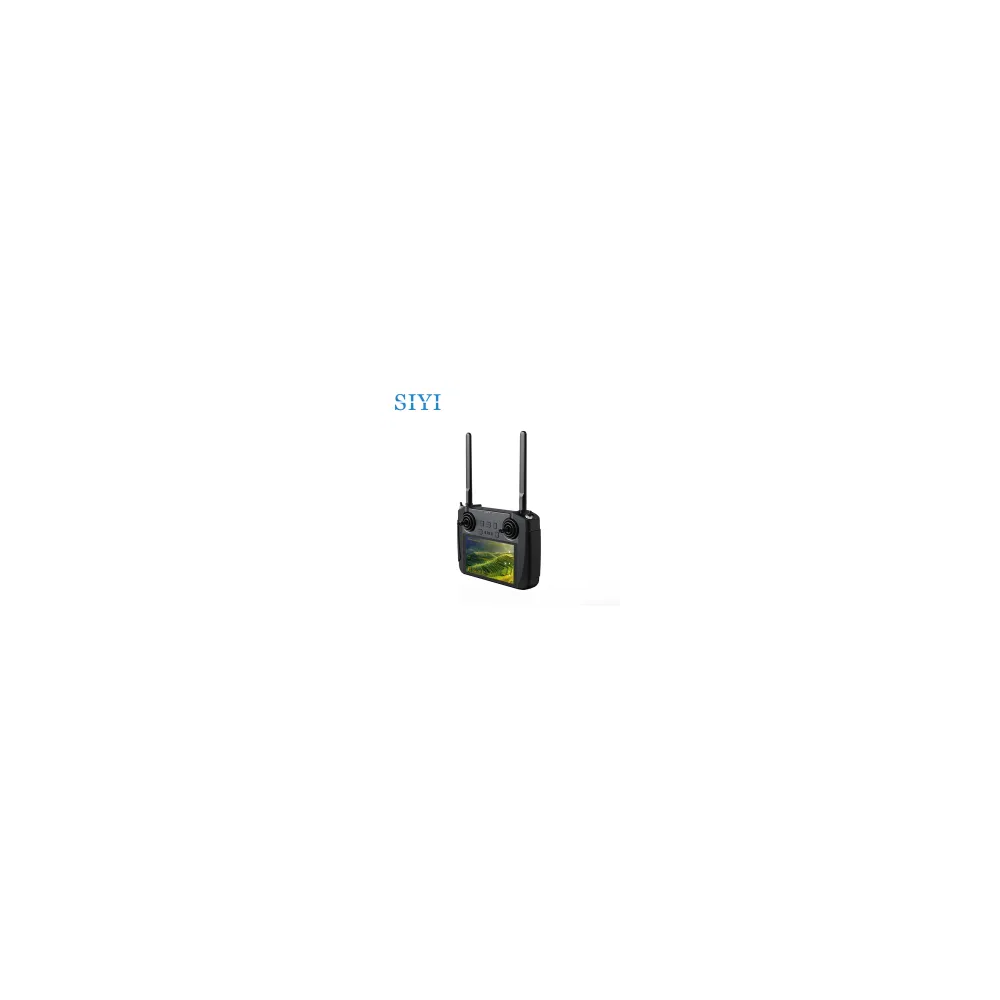

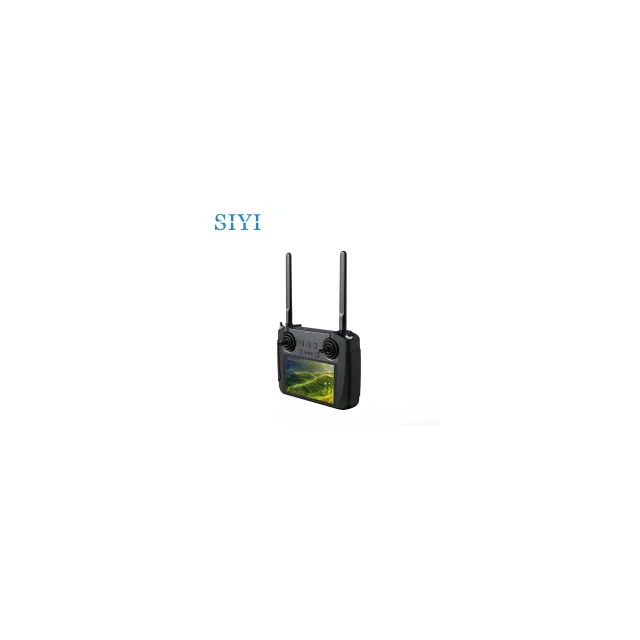

La station au sol d’entreprise MK15 est équipée d’un écran tactile Full HD intégré de 5,5 pouces.
Avec une luminosité pouvant atteindre 1 000 cd/m², l’écran offre une excellente visibilité lors des opérations en extérieur et permet d’afficher directement sur le contrôleur les logiciels de contrôle au sol compatibles, les informations de télémétrie, les données de mission et les flux vidéo en direct.
Plateforme Android Qualcomm à 8 cœurs
Le processeur Qualcomm à 8 cœurs intégré offre les performances requises pour un décodage vidéo Full HD fluide et des applications professionnelles de contrôle au sol.
Le système d'exploitation Android prend en charge les logiciels compatibles de planification de mission, de télémétrie, de cartographie, d'inspection, de FPV et de véhicules autonomes.
Le contrôleur dispose de 2 Go de RAM et de 16 Go de stockage interne pour les applications et les données opérationnelles.
Sortie HDMI standard
La station au sol MK15 Enterprise intègre une sortie vidéo HDMI standard.
Cela permet de connecter des contenus vidéo et d’affichage compatibles à un moniteur externe, un enregistreur vidéo, un écran de centre de commande ou un système de surveillance professionnel.
Le kit standard ne comprend pas le convertisseur d’entrée HDMI côté aéronef (en option) nécessaire pour connecter une caméra Micro HDMI directement à l’unité aérienne.
Grande autonomie de la batterie
La station au sol MK15 Enterprise intègre une batterie Li-ion 2S de 10 200 mAh, d’une capacité énergétique totale de 75,48 Wh.
L'autonomie en fonctionnement peut atteindre environ 13 heures, en fonction de la luminosité de l'écran, de la charge de décodage vidéo, de la connectivité mobile, des applications installées, des conditions d'utilisation et de la température ambiante.
Le contrôleur prend en charge la recharge USB Type-C Power Delivery de 20 W.

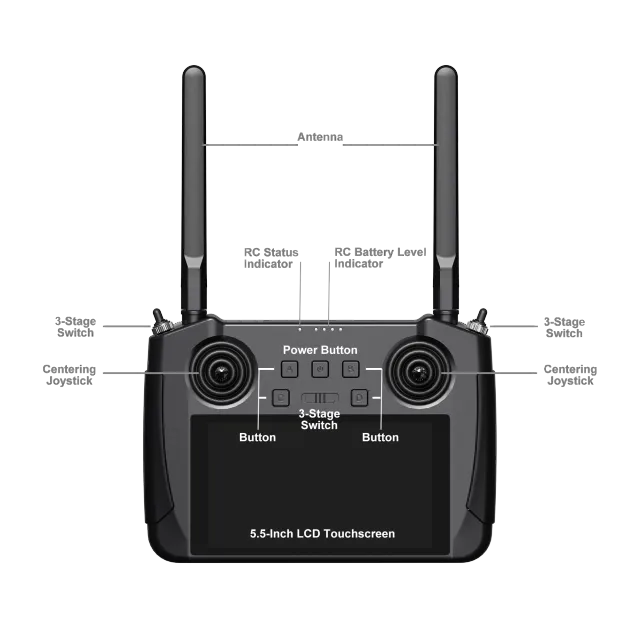

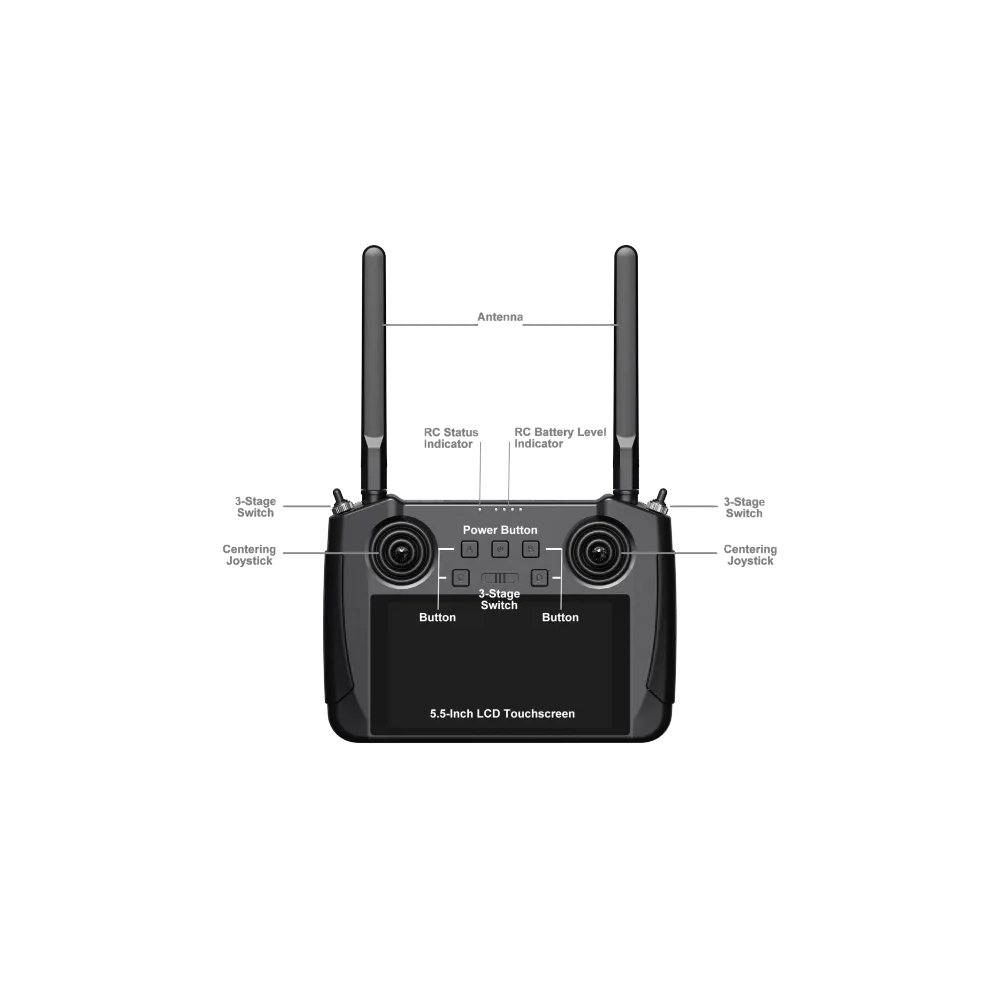

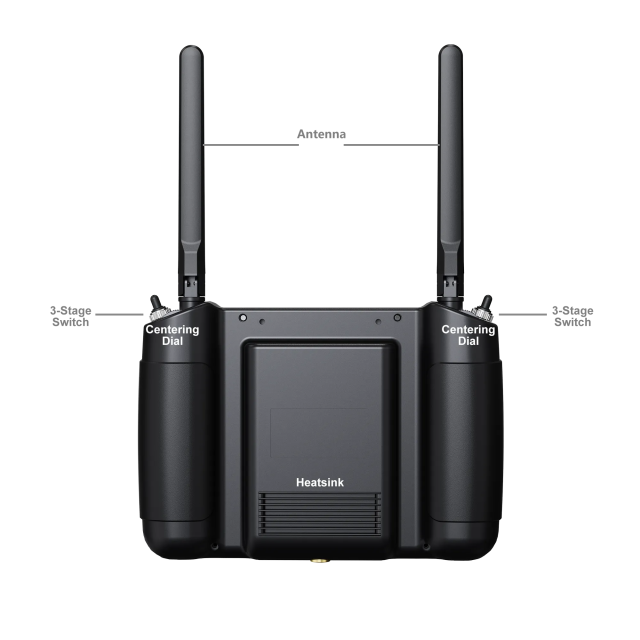

13 canaux de commande physiques
Le contrôleur offre 13 canaux de commande physiques pour le pilotage de l’aéronef et la gestion de la charge utile.
Le système de communication complet prend en charge jusqu’à 16 canaux de communication pour les fonctions de l’aéronef, les caméras, les cardans, les systèmes d’éclairage, le train d’atterrissage, les charges utiles et les équipements embarqués supplémentaires.
Unité aérienne côté aéronef
L'unité Air côté aéronef fournie gère la sortie des signaux de télécommande, la communication télémétrique, la transmission vidéo numérique et la connectivité Ethernet.
Les interfaces disponibles comprennent :
Sortie
d'S.Buss à 16 canaux Sortie
PWM à 5 canaux Liaison
de données UART avec le contrôleur de vol Interface
vidéo et réseau Ethernet Interface USB Type-C pour la mise à jour du micrologiciel
La génération de l’unité Air fournie peut varier en fonction du lot de production.
Intégration de l’alimentation haute tension
Le kit Enterprise Standard Combo comprend un module d’alimentation abaisseur de tension de 4S–18S à 12 V.
Cela permet d’intégrer le système de communication embarqué dans des systèmes d’alimentation professionnels pour drones fonctionnant entre 16,8 V et 75,6 V.
Prise en charge de deux opérateurs
La plateforme MK15 Enterprise prend en charge les configurations compatibles à deux opérateurs.
Cela permet à un opérateur de piloter l’aéronef tandis qu’un autre gère une caméra sur cardan, un pod optique, une charge utile d’inspection ou tout autre équipement de mission.
Une configuration « Dual-Combo » dédiée est requise pour un fonctionnement complet à deux opérateurs.
Large compatibilité avec les contrôleurs de vol
Le système MK15 Enterprise prend en charge les contrôleurs de vol basés sur PX4 et ArduPilot.
Il est compatible avec le SIYI N7, les pilotes automatiques compatibles Pixhawk et d’autres plateformes de contrôle de vol professionnelles prises en charge.
Logiciels de contrôle au sol compatibles
La plateforme Android prend en charge les applications compatibles, notamment :
SIYI FPV
, QGroundControl
et Mission Planner
Les flux vidéo compatibles peuvent également être affichés via un logiciel de contrôle au sol Windows pris en charge.
Applications professionnelles
Le kit SIYI MK15 Enterprise Standard Combo est adapté aux applications suivantes :
Les drones
multirotors professionnels Les aéronefs
à voilure fixe Les plateformes
VTOL Les drones
d'inspection Les aéronefs
de cartographie et de levés topographiques Les systèmes
d'intervention d'urgence Les véhicules
autonomes Les UGV et les plateformes
robotiques Les USV et la robotique
marine Les systèmes de recherche et développement
Caractéristiques techniques
Produit : SIYI MK15 Mini Station au sol portable – Pack
Enterprise Standard Application : drones, véhicules terrestres non habités (UGV), véhicules marins non habités (USV), véhicules autonomes, robotique, inspection, cartographie et transmission
vidéo professionnelle Fonctions du système : Télécommande / Liaison de données de télémétrie / Double transmission
vidéo Full HD Portée maximale de transmission : jusqu’à 15 km
Conditions de transmission : sans obstacle et sans interférence
Latence vidéo minimale : Environ 180 ms
Résolution maximale de décodage vidéo : 1080p à 60 images
par seconde Codecs vidéo pris en charge : H.264 / H.265
Canaux de commande physiques : 13
Canaux de communication : 16
Température de fonctionnement : de -10 °C à +50 °C
Station au sol MK15 Enterprise
Processeur : CPU
Qualcomm à 8 cœurs Système d'exploitation : Android 9.0
Mémoire vive (RAM) : 2
Go Stockage interne : 16
Go Taille de l’écran : 5,5 pouces
Luminosité maximale de l’écran : 1 000 cd/m²
Batterie intégrée : batterie Li-ion
10 200 mAh / 7,4 V / 2S Énergie : 75,48 Wh
Autonomie maximale : jusqu’à environ 13 heures
Norme de recharge : USB Type-C / PD 20
W Durée de recharge typique : environ 5 heures avec un chargeur
PD 20 W Indice de protection : IP53
Sortie vidéo : HDMI
standard Interface pour périphériques externes : USB Type-A
Transfert de fichiers : USB Type-C / USB Type-A
Réseau mobile : prise
en charge des cartes SIM Stockage externe : emplacement
pour carte TF / MicroSD Fixation pour trépied : filetage
standard 1/4″ Dimensions : 189 × 138 × 41 mm
Poids : environ 850 g
Unité aérienne côté aéronef
Fonctions : télécommande / télémétrie / transmission
vidéo numérique Sortie du signal RC : 16 canauxS.BusSorties
PWM : 5 canaux
Liaison de données avec le contrôleur de vol : UART
Interface vidéo et réseau : Ethernet / LAN
Interface de mise à jour du micrologiciel : USB Type-C
Gain de l’antenne omnidirectionnelle : 5 dBi
Température de fonctionnement : de -10 °C à +50 °C
Entrée de l’unité Air Enterprise actuelle : 3–6S / 12,6–25,2 V selon la génération
de production Entrée du module d’alimentation abaisseur inclus : 4–18S / 16,8–75,6 V
Sortie du module d’alimentation : 12 V
Les lots de production antérieurs peuvent utiliser une configuration différente de l’unité Air MK15. Le type d’unité Air et la tension prise en charge doivent être vérifiés en fonction du lot de production fourni.
Caractéristiques de l’emballage
Dimensions de l’emballage : 220 × 197 × 105 mm
Poids de l’emballage : environ 1 566 g
Contenu de l’emballage
1 × mini-station au sol portable d’entreprise SIYI MK15 avec sortie
HDMI 1 × unité
aérienne SIYI à installer à bord de l’aéronef 1 × mallette
de rangement MK15 1 × module d’alimentation abaisseur 4S–18S vers 12 V 4 × antennes
omnidirectionnelles MK15 2 × antennes
d’extension de portée 1 × adaptateur
d’alimentation PD 20 W 1 × câble
de recharge rapide PD USB-C vers USB-C1×
adaptateur
USB-C vers USB-A 1× câble
de mise à jour du micrologiciel via USB 1× câble
d’S.Buss de l’unité aérienne 1× câble
PWM de l’unité aérienne 1× câble
de données de l’unité aérienne 1× câble à 8 broches de l’unité aérienne
Le contrôleur de vol, la caméra, le cardan, le pod optique, le convertisseur d’entrée HDMI, le châssis de l’appareil, la batterie, le système de propulsion et les autres composants du drone ne sont pas inclus.
