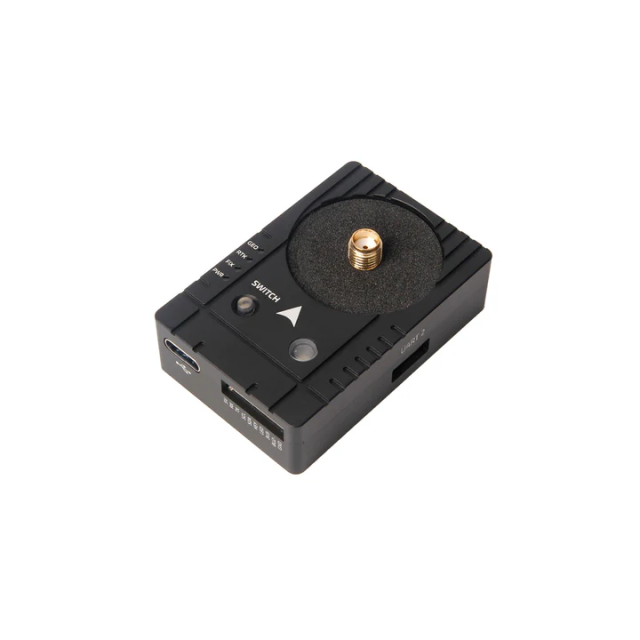

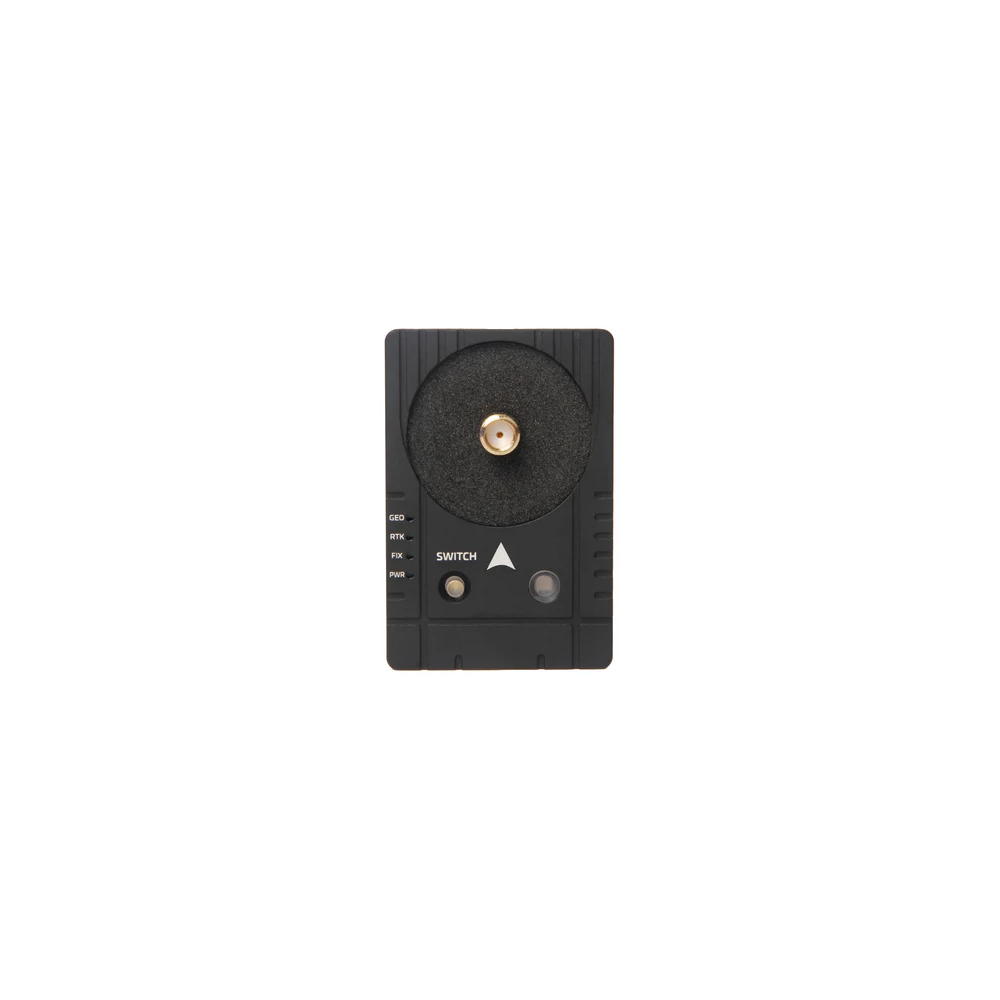

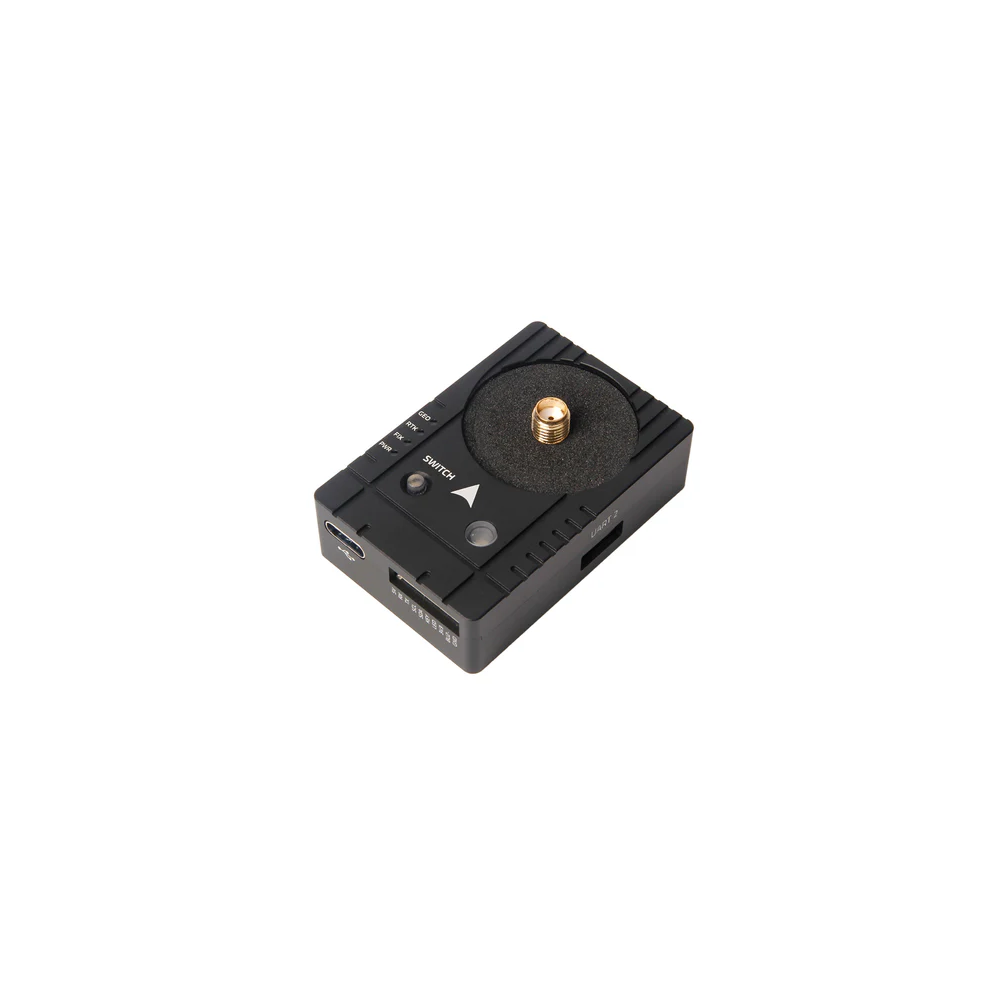

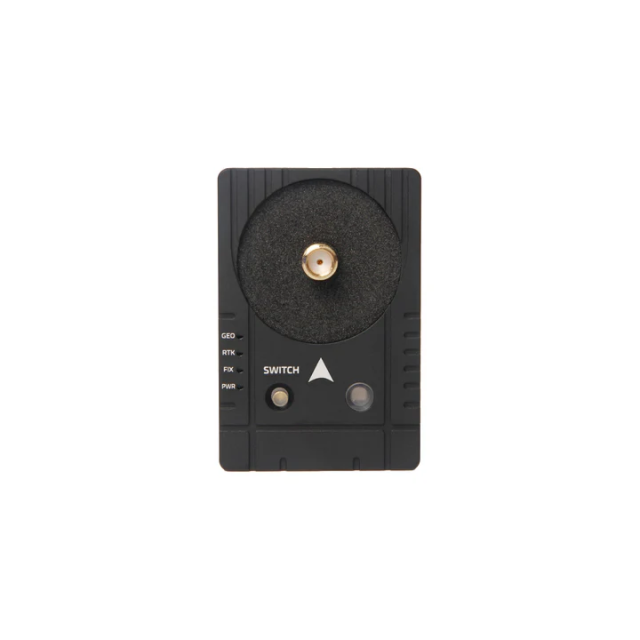

La station de base Holybro H-RTK F9P est une station de base GNSS RTK de haute précision conçue pour les drones professionnels, les drones autonomes et les plateformes robotiques. Dotée du récepteur GNSS haute précision u-blox ZED-F9P, elle offre un positionnement RTK multibande avec une convergence rapide et des performances fiables.
Équipée d’une antenne à gain élevé, la station de base H-RTK F9P est spécialement conçue pour une utilisation en tant que station de base, offrant des performances de positionnement exceptionnelles pour les flux de travail de correction RTK.
Station de base RTK haute précision
La H-RTK F9P Base est conçue exclusivement pour une utilisation en tant que station de base.
Associée à un module rover RTK compatible et à une configuration de contrôleur de vol, elle offre un positionnement RTK au centimètre près.
Elle est donc idéale pour les opérations professionnelles de drones, la cartographie, l'arpentage, l'agriculture de précision et la navigation autonome.
Récepteur GNSS u-blox ZED-F9P
Le système s’articule autour du récepteur GNSS haute précision u-blox ZED-F9P.
Il prend en charge la réception GNSS multibande pour des temps de convergence rapides, un positionnement fiable et des performances RTK stables.
Prise en charge multi-GNSS
La station de base H-RTK F9P prend en charge les systèmes satellitaires GPS, GLONASS, Galileo et BeiDou.
Les bandes prises en charge comprennent les bandes GPS L1C/A et L2C, GLONASS L1OF et L2OF, Galileo E1-B/C et E5b, ainsi que BeiDou B1 et B2.
Antenne à gain élevé
La version Base est équipée d’une antenne à gain élevé conçue pour optimiser les performances de la station de base RTK.
Avec un gain de crête maximal de 5,5 dBi et un gain LNA typique de 40 ± 2 dB, elle assure une réception de signal puissante pour les installations RTK professionnelles.
Acquisition rapide et levé RTK à froid
La station de base H-RTK F9P offre un temps de première acquisition rapide, avec un démarrage à froid de 24 secondes ou moins et un démarrage à chaud de 1 seconde ou moins.
Le temps de Survey-In RTK est de 5 minutes ou moins à un CEP de 1,5 m, ce qui permet une mise en place efficace des flux de travail de correction RTK.
Connectivité flexible

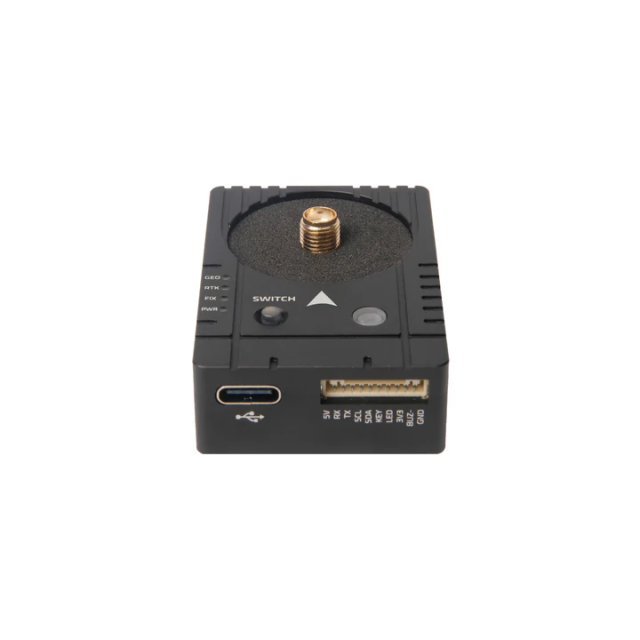

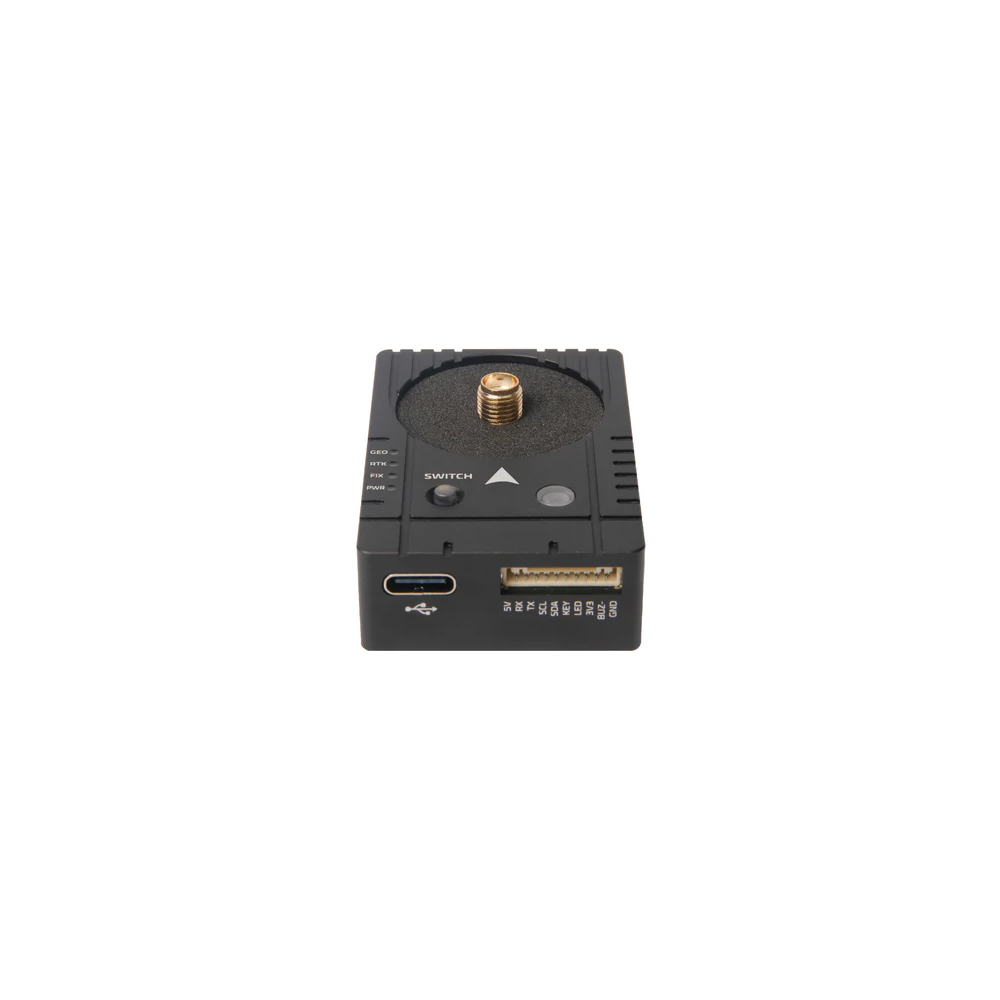

Le module dispose de ports GH1.25 à 10 broches, USB Type-C et UART2 GH1.25 à 6 broches.
Le câble d’antenne SMA vers TNC fourni permet de relier le module à une antenne externe à gain élevé.
Caractéristiques techniques
Produit : Holybro H-RTK F9P Base
Application : Station de base RTK pour drones, systèmes autonomes, cartographie, topographie et navigation
de précision Récepteur GNSS : Récepteur
GNSS haute précision u-blox ZED-F9P Type d’application : Station de base uniquement
Systèmes GNSS pris en charge : GPS / GLONASS / Galileo / BeiDou
Bandes GNSS : GPS L1C/A / GPS L2C / GLONASS L1OF / GLONASS L2OF / Galileo E1-B/C / Galileo E5b / BeiDou B1 / BeiDou B2
Gain maximal de l’antenne : 5,5 dBi max
Gain du LNA : 40 ± 2 dB (typique
) Temps de première acquisition : Démarrage à froid ≤ 24 s / Démarrage à chaud ≤ 1 s
Temps d’acquisition RTK : ≤ 5 min à 1,5 m CEP
Taux de données et de mise à jour : RAW 20 Hz max. / RTK 8 Hz max. / RTK à base mobile 5 Hz max
. Débit en bauds : 115 200 / 5 Hz par défaut, configurable
Tension de fonctionnement : 4,75–5,25 V
Consommation électrique : env. 250 mA
Ports : GH1.25 10 broches / USB Type-C / UART2 GH1.25 6 broches
Connexion d’antenne : SMA femelle sur carte / TNC femelle
sur antenne Câble d’antenne fourni : câble SMA-TNC mâle-mâle, 5 m
Dimensions de la carte : 34,8 × 52,7 × 12,9 mm
Dimensions de l’antenne : 152 mm de diamètre × 62,2 mm de hauteur
Poids : 469 g
Compatibilité : compatible avec ArduPilot / PX4 / les systèmes RTK compatibles Pixhawk

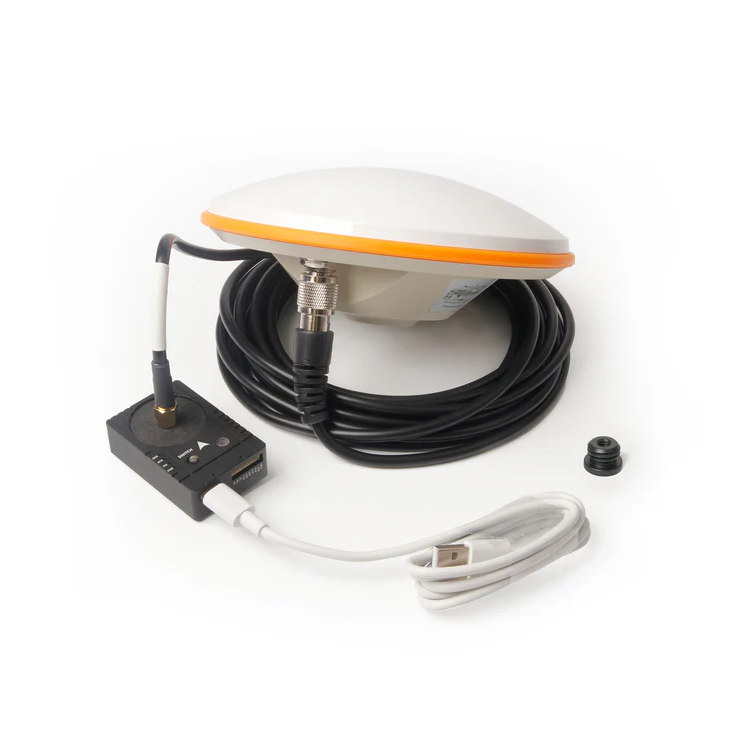

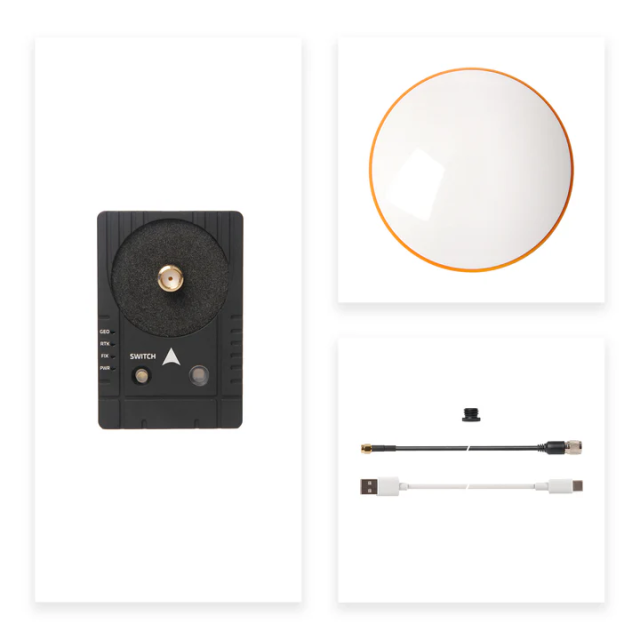

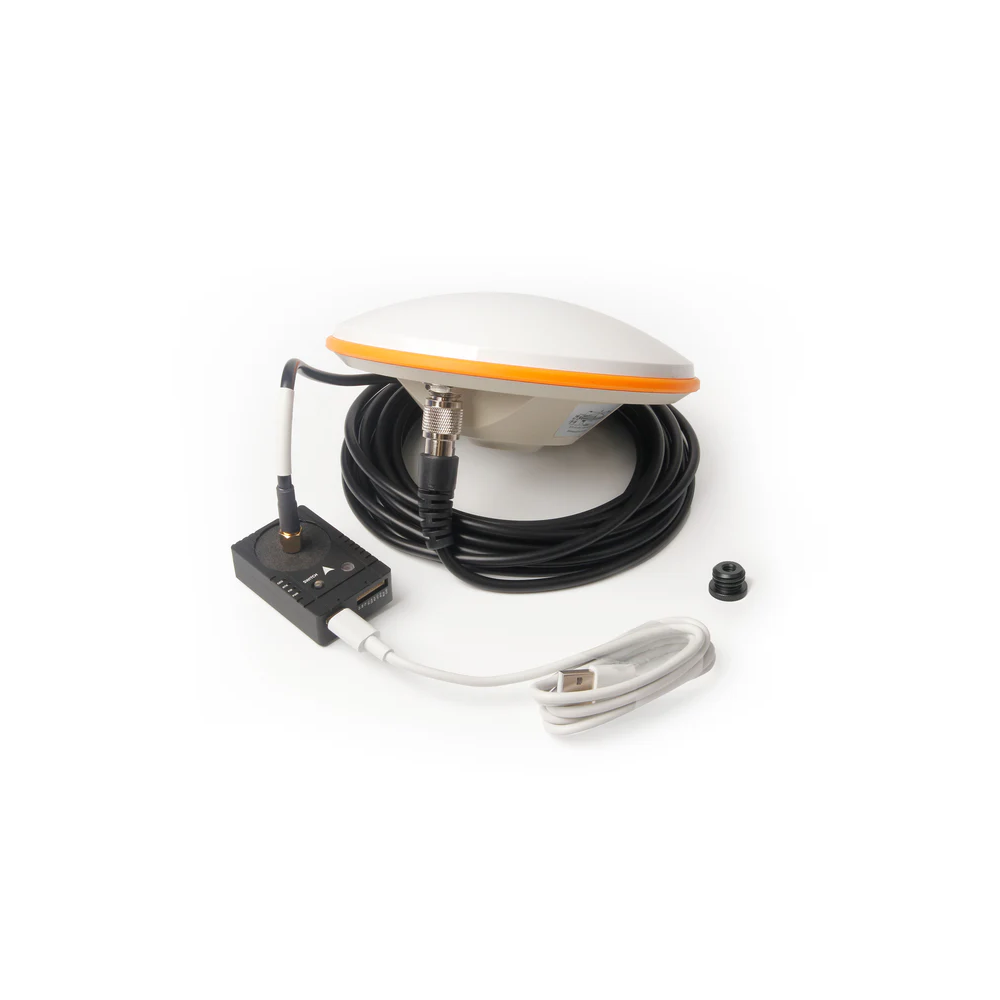

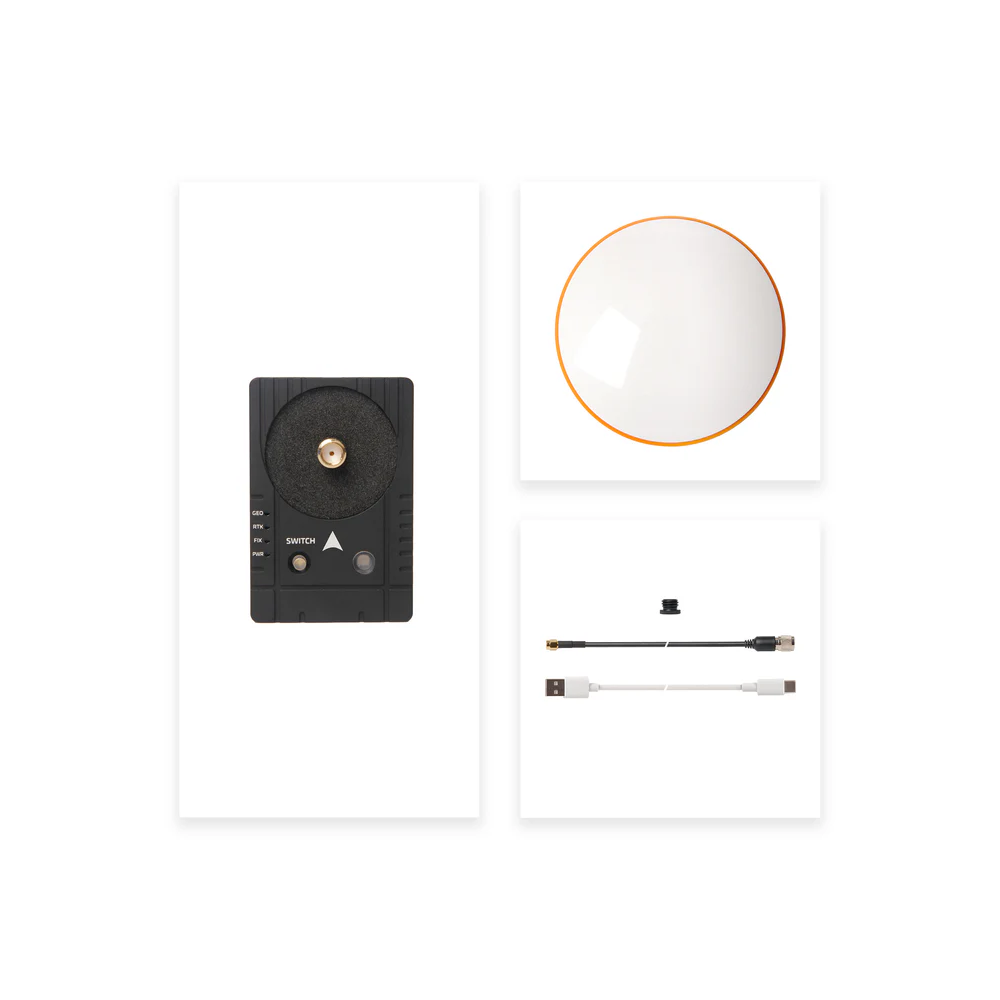

Contenu de la boîte
1× module
de base H-RTK F9P 1× antenne
RTK à gain élevé 1× câble d’antenne SMA-TNC de 5 m
