Kits ARF X500 V2

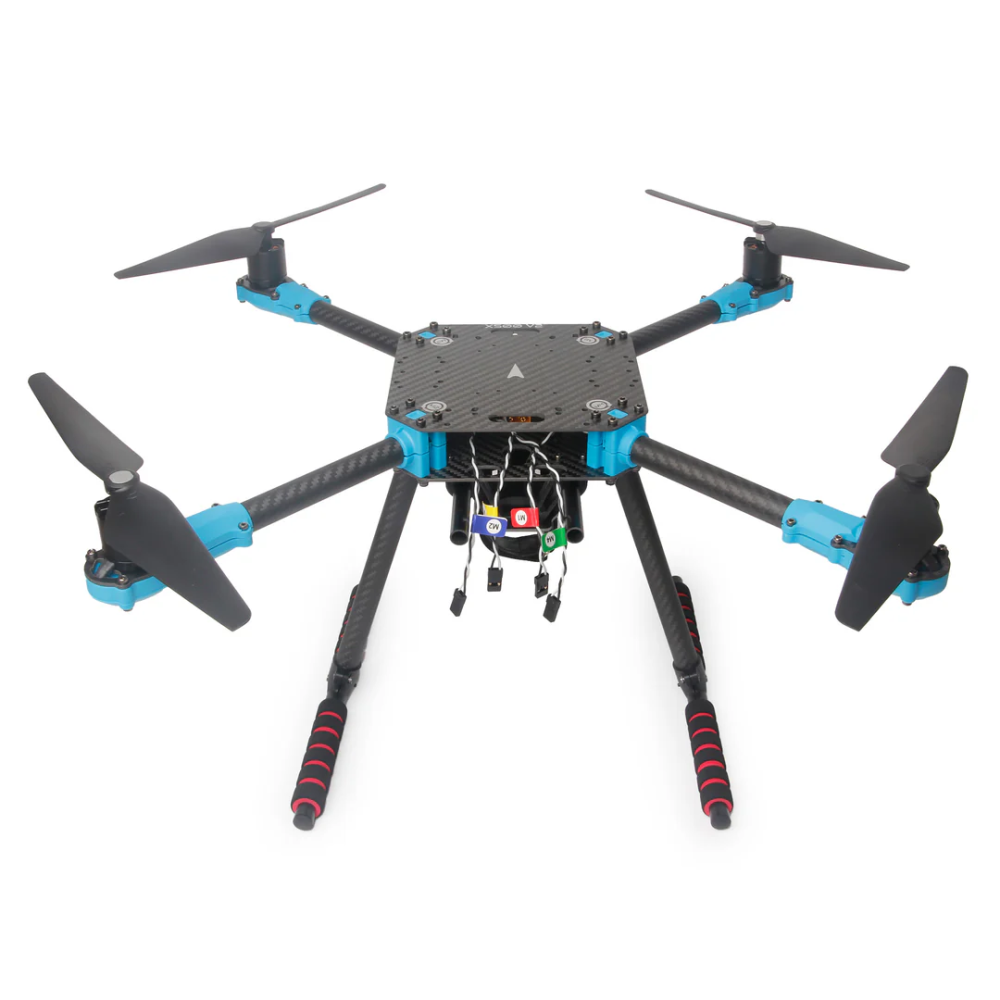

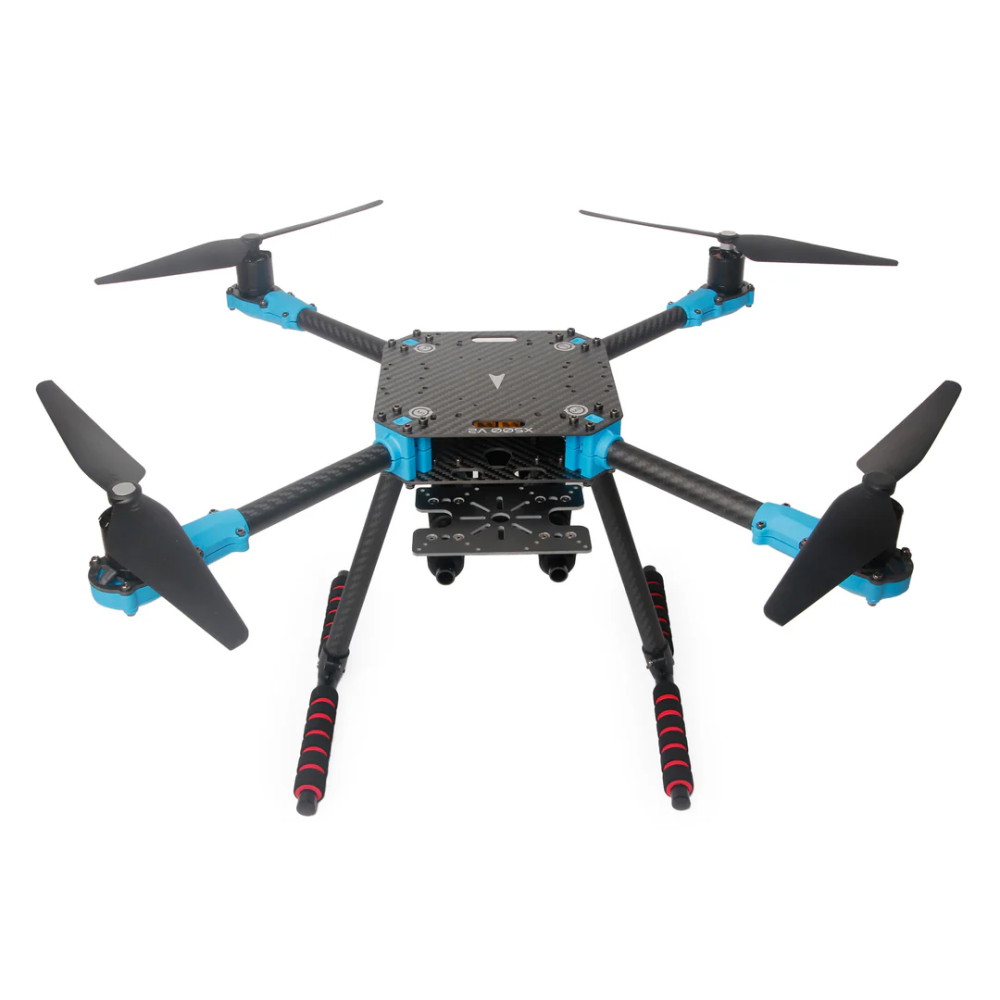

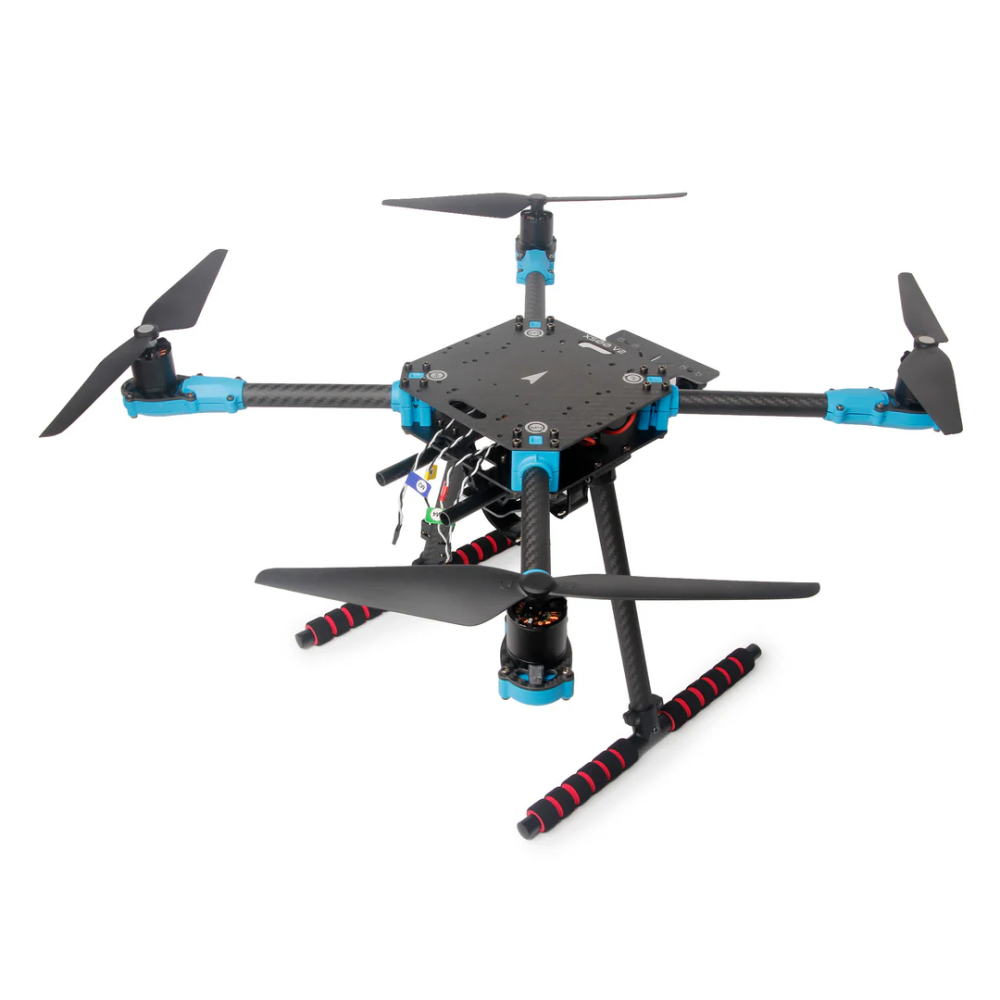

Le kit Holybro X500 V2 ARF est une plateforme de développement pour quadricoptère en fibre de carbone de 500 mm, conçue pour le prototypage de drones, l'intégration de contrôleurs de vol basés sur Pixhawk, les projets de recherche, l'enseignement et le développement professionnel de drones.

En tant que kit « Almost-Ready-to-Fly » (presque prêt à voler), le X500 V2 ARF comprend le châssis principal et les principaux composants de propulsion préinstallés, ce qui permet de réduire le temps d'assemblage et de simplifier l'intégration pour les développeurs et les constructeurs de drones.

Kit de drone « presque prêt à voler »

Le kit X500 V2 ARF est conçu pour réduire la complexité de la construction tout en conservant la flexibilité de la plateforme pour l’intégration d’électronique personnalisée et de contrôleurs de vol.

Le kit comprend le kit de châssis X500 V2, 4 moteurs Holybro 2216 KV920 préinstallés, 4 variateurs BLHeli_S 20 A, 6 hélices 1045, ainsi qu’une carte de distribution d’alimentation dotée d’un connecteur de batterie XT60 et de connecteurs XT30 pour les variateurs et les périphériques.

Cela en fait un point de départ pratique pour les développeurs de drones qui souhaitent disposer d’un châssis et d’un système de propulsion professionnels sans avoir à partir de composants séparés.

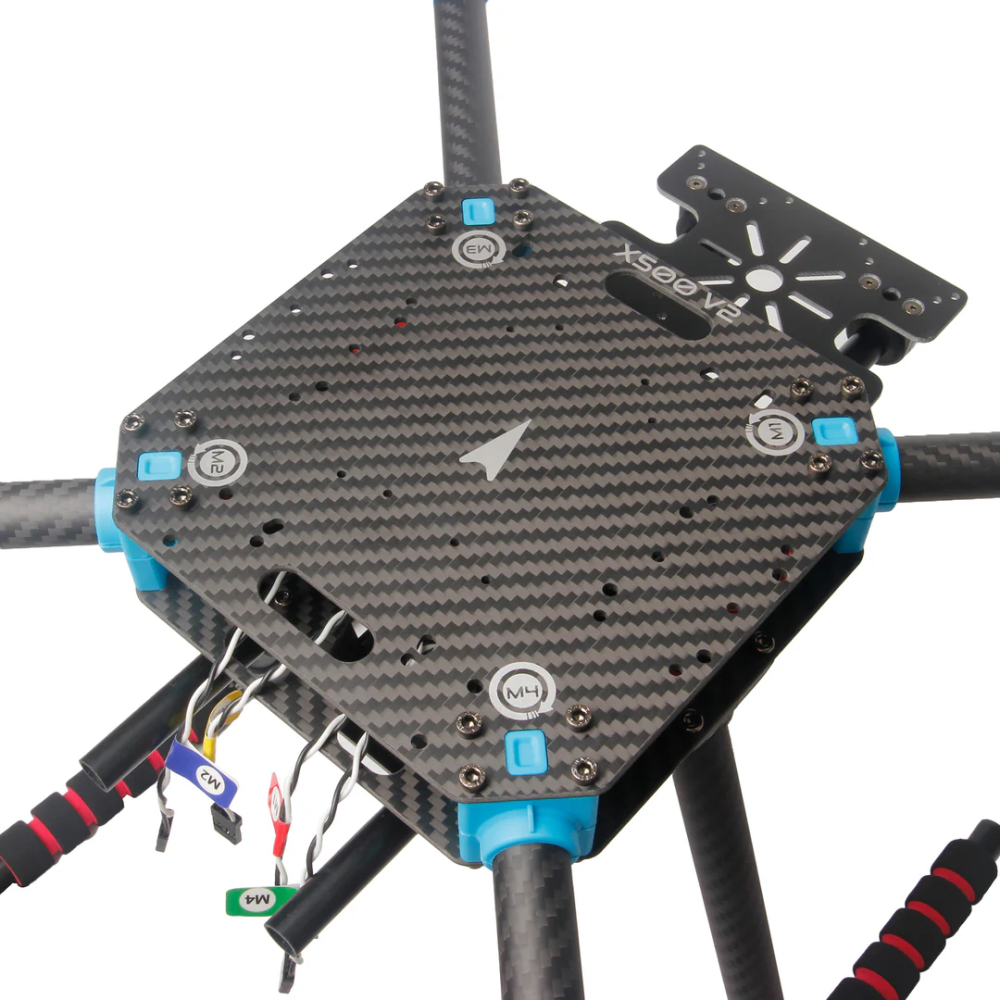

Châssis de quadricoptère en fibre de carbone de 500 mm

Le Holybro X500 V2 présente un empattement de 500 mm et une structure entièrement en fibre de carbone, offrant un excellent équilibre entre rigidité, poids et espace d’intégration.

Les plaques supérieure et inférieure en fibre de carbone mesurent 144 × 144 mm pour une épaisseur de 2 mm, offrant un corps principal compact mais pratique pour l’installation du contrôleur de vol, du module d’alimentation, du récepteur, du système de télémétrie et de l’ordinateur d’accompagnement.

Moteurs, variateurs et PDB préinstallés

La version ARF comprend des composants de propulsion préinstallés afin de simplifier l’assemblage.

Elle est équipée de moteurs Holybro 2216 KV920, de variateurs BLHeli_S 20 A et d’un tableau de distribution d’alimentation utilisant des connecteurs XT60 et XT30, ce qui permet de réduire les travaux de soudure et rend le montage plus propre et plus facile à entretenir.

Intégration d’un ordinateur compagnon et de capteurs

La carte de la plateforme X500 V2 comporte des trous de fixation pour les modules GPS et les ordinateurs embarqués courants tels que le Raspberry Pi 4 et le NVIDIA Jetson Nano.

Le châssis prend également en charge un système de montage à double rail de 10 mm de diamètre, ce qui le rend compatible avec des caméras, des cardans, des capteurs, des caméras de profondeur et des charges utiles personnalisées.

Conception améliorée du châssis V2

Le X500 V2 est doté de bras en tubes de fibre de carbone de 16 mm, à la fois légers et très résistants, ainsi que de connecteurs en nylon renforcé de fibres de nouvelle conception.

Le train d’atterrissage utilise des tubes en fibre de carbone de 16 mm et 10 mm, associés à des connecteurs en T en plastique renforcé, ce qui améliore la durabilité et rend le châssis adapté à une utilisation répétée sur le terrain.

Conçu pour le développement basé sur Pixhawk

Le kit ARF Holybro X500 V2 est compatible avec les contrôleurs de vol courants tels que la série Holybro Pixhawk, le Durandal et le Pix32 V5.

Il est ainsi adapté à ArduPilot, PX4, aux essais de vol autonomes, aux expériences de cartographie, à la recherche en robotique et aux projets de développement de drones.

Applications professionnelles des drones

Le kit ARF Holybro X500 V2 est idéal pour le développement de drones, les tests PX4 et ArduPilot, l’enseignement, les projets de recherche, les prototypes de cartographie, le développement de drones d’inspection, les projets de vision par ordinateur et les laboratoires de robotique.

La combinaison de sa structure en fibre de carbone, de son empattement de 500 mm, de son système de propulsion préinstallé et de ses options de montage flexibles en fait une base fiable pour le prototypage professionnel de drones.

Caractéristiques techniques

Produit : Kit
ARF Holybro X500 V2 Marque : Holybro
Type de produit : Kit
de quadricoptère « presque prêt à voler » Référence : 30125
Empattement : 500 mm
Matériau du châssis : Plaques en fibre de carbone et bras
tubulaires en fibre de carbone Corps du châssis : 144 × 144 mm, épaisseur
de 2 mm Pas de montage des moteurs : 16 × 16 mm / 19 × 19 mm
Hauteur du train d'atterrissage : 215 mm
Espacement entre les plaques supérieure et inférieure : 28 mm
Poids du châssis : Environ 610 g
Moteurs fournis : Holybro 2216 KV920 × 4
Variateurs fournis : BLHeli_S 20 A × 4
Hélices fournies : hélices 1045 × 6 avec fixations
Carte de distribution d’alimentation : connecteur de batterie XT60 + connecteurs XT30 pour les contrôleurs et les périphériques
Batterie recommandée : batterie
LiPo 4S 3 000–5 000 mAh 20C+ avec connecteur XT60 Charge utile : Environ 1 500 g sans batterie à 70 % de puissance
. Autonomie estimée : Environ 18 minutes en vol stationnaire sans charge utile supplémentaire avec une batterie
de 5 000 mAh. Prise en charge d’un ordinateur compagnon : Support
de montage pour Raspberry Pi 4 / NVIDIA Jetson Nano Contrôleurs de vol recommandés : Pixhawk 6C, Pixhawk 6X et contrôleurs
compatibles de la série Pixhawk Utilisation recommandée : développement de drones, plateformes PX4 / ArduPilot, enseignement, recherche, prototypes d'inspection et intégration de drones professionnels
