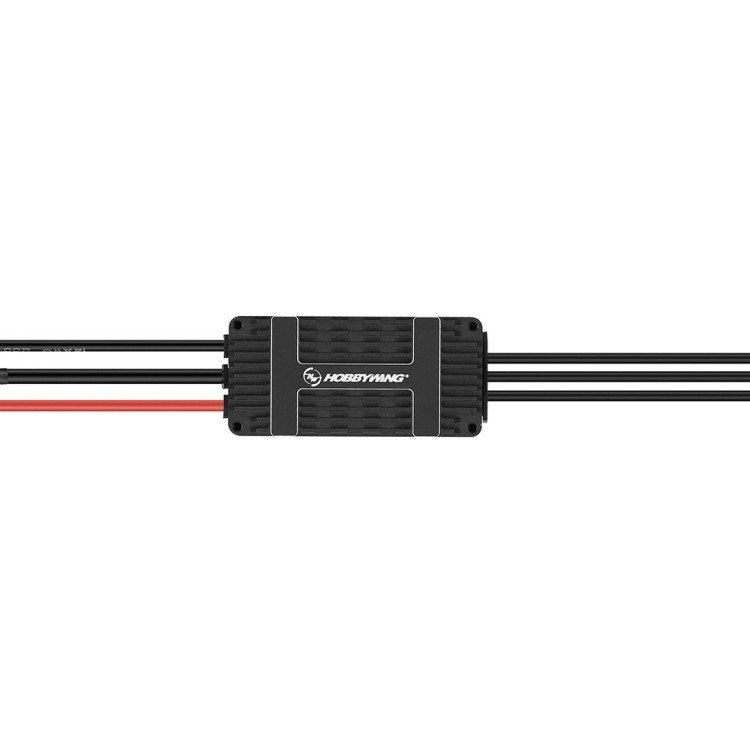

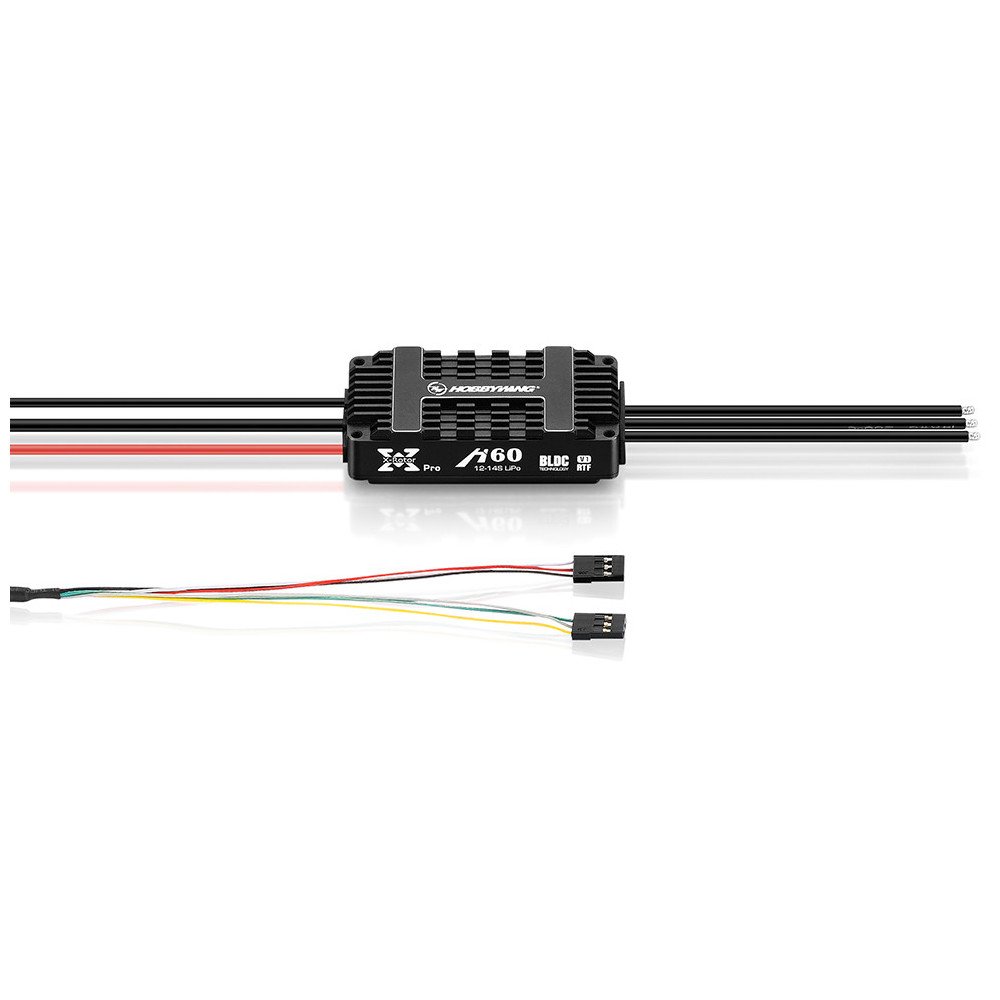

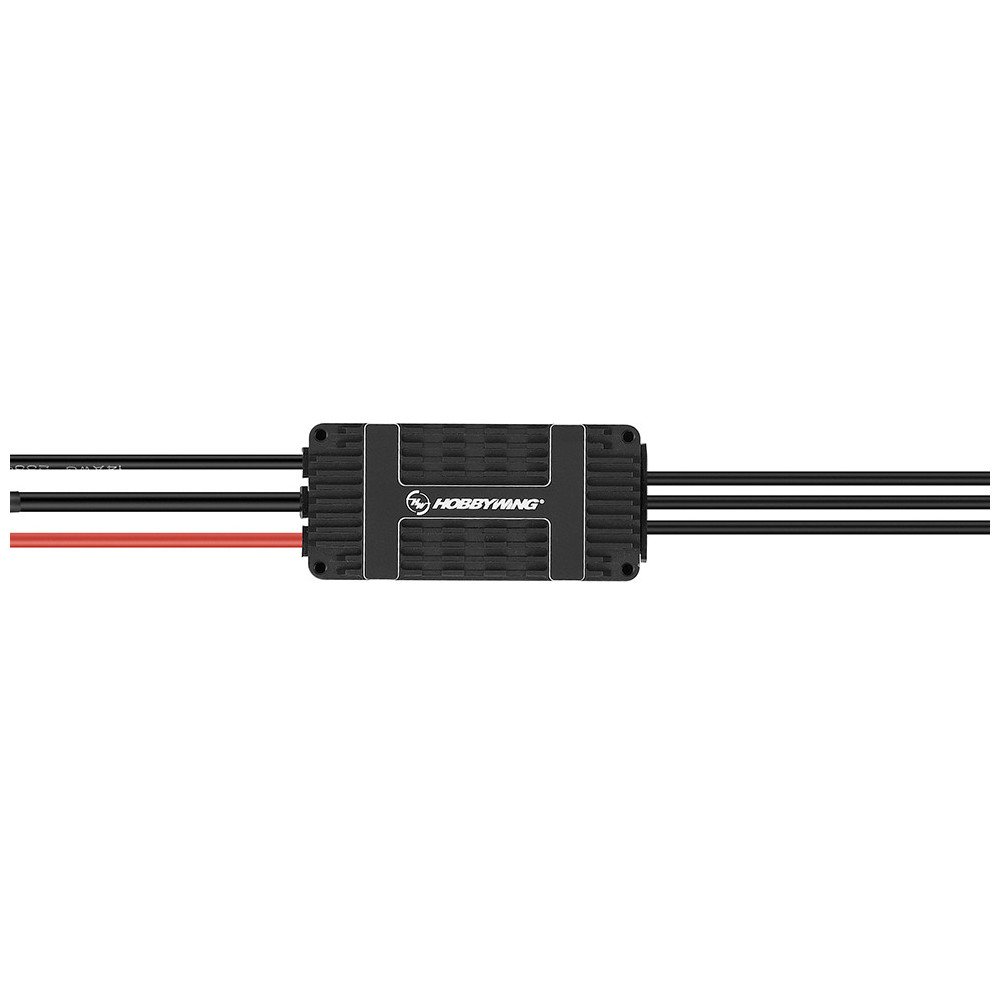

Der Hobbywing XRotor Pro H60A-14S ESC ist ein kompakter, leistungsstarker elektronischer Drehzahlregler, der für professionelle UAVs, VTOL-Plattformen, Drohnen-Docks und industrielle Multirotor-Anwendungen entwickelt wurde. Er wurde für eine stabile Leistungsabgabe, schnelle Gasansprache und hohe Zuverlässigkeit entwickelt und eignet sich ideal für anspruchsvolle Drohnenanwendungen, bei denen kompakte Abmessungen, geringes Gewicht und präzise Motorsteuerung unerlässlich sind.
Die H60A-14S-Plattform ist in den Ausführungen BLDC und BLDC IPC erhältlich und ermöglicht es UAV-Herstellern und -Integratoren, die für ihre Flugzeugarchitektur und Missionsanforderungen am besten geeignete ESC-Konfiguration zu wählen.
Die BLDC-Version ist für eine zuverlässige und effiziente Standard-Motorsteuerung ausgelegt, während die BLDC-IPC-Version zusätzlich über eine intelligente Propellersteuerung (Intelligent Propeller Control) für VTOL-Flugzeuge und Drohnen-Docking-Anwendungen verfügt, bei denen eine Propellerpositionierung erforderlich ist.
Kompakte und zuverlässige Stromversorgung
Der XRotor Pro H60A-14S unterstützt 6–14S-LiPo-Akkusysteme mit einem Eingangsspannungsbereich von 18–63 V.
Die BLDC-Version liefert 25 A Dauerstrom bei guter Wärmeableitung und unterstützt bis zu 60 A Spitzenstrom für 3 Sekunden.
Die BLDC-IPC-Version liefert 30 A Dauerstrom bei guter Wärmeableitung und unterstützt ebenfalls bis zu 60 A Spitzenstrom für 3 Sekunden.
Der für professionelle UAV-Antriebssysteme entwickelte Regler bietet:
-
Stabile Stromabgabe
-
Schnelle Gasansprache
-
Hoher Wirkungsgrad unter Last
-
Zuverlässige Leistungsabgabe für professionelle UAVs
-
Kompakte Bauweise und geringes Gewicht für eine einfache Integration
BLDC-Version
Die BLDC-Version ist für professionelle UAV-Plattformen konzipiert, die eine zuverlässige und effiziente Standard-BLDC-Motorsteuerung erfordern.
Sie eignet sich ideal für:
-
Industrielle Multirotor-Drohnen
-
Professionelle VTOL-Plattformen
-
Kartierungs- und Inspektions-UAVs
-
Überwachungsdrohnen
-
Kompakte Fracht-UAVs
-
Allgemeine Antriebssysteme für Industriedrohnen
Diese Version bietet ein stabiles Ansprechverhalten des Gashebels, eine effiziente Leistungsabgabe und eine einfache Integration in professionelle Drohnensysteme.
BLDC-IPC-Version
Die BLDC-IPC-Version verfügt über eine intelligente Propellersteuerung (Intelligent Propeller Control), die speziell für VTOL-Flugzeuge und Drohnen-Docking-Anwendungen entwickelt wurde.
Das IPC-System ermöglicht eine intelligente Propellerpositionierung und trägt so zur Optimierung der Propellerausrichtung bei, wenn der Motor abgeschaltet ist.
Die BLDC-IPC-Version bietet:
-
Intelligente Propellerpositionierung
-
Reduzierter Luftwiderstand im Reiseflug von Starrflüglern
-
Verbesserte Flugeffizienz
-
Verlängerte Flugdauer
-
Präzise digitale Motorpositionierung
-
Konfigurierbare Parameter für die Propellerpositionierung
-
Verbesserte Kompatibilität mit VTOL- und Drohnen-Dock-Systemen
Damit ist die BLDC-IPC-Version die ideale Wahl für hybride VTOL-Flugzeuge und autonome UAV-Plattformen, bei denen die Propellerpositionierung und die Systemeffizienz eine wichtige Rolle spielen.
CAN-Kommunikation & digitale Drosselklappe
Der H60A-14S unterstützt CAN-Kommunikation und digitale CAN-Drosselung, was eine präzise Motorsteuerung und zuverlässige Kommunikation zwischen dem ESC und dem Flugcontroller ermöglicht.
Er unterstützt zudem PWM-Eingänge, was eine flexible Integration in verschiedene UAV-Architekturen ermöglicht.
Zu den wichtigsten Vorteilen gehören:
-
CAN-Kommunikationsprotokoll
-
Unterstützung für digitale CAN-Gasregelung
-
Unterstützung von CAN + PWM als duale Gasregelung
-
Kompatibilität mit 5-V-/3,3-V-PWM-Signalen
-
Gashebel-Signalfrequenz von 50–500 Hz
-
1100–1940 μs Betriebsimpulsbreite
-
Keine Kalibrierung des Gasweges erforderlich
-
Software-einstellbarer Gasbereich
Intelligente Blackbox und Fehlerdiagnose
Der H60A-14S verfügt über eine Black-Box-Funktion der neuen Generation zur Speicherung von Betriebsdaten und Fehlercodes.
Die BLDC-Version speichert 1–24 Stunden Betriebsdaten und Fehlercodes.
Die BLDC-IPC-Version speichert 1–24 Stunden Echtzeitdaten und Fehlerdaten, wobei die Aufzeichnung im Millisekundenbereich erfolgt, um eine schnellere Diagnose zu ermöglichen.
Dies hilft bei:
Leichtes Industriedesign
Der XRotor Pro H60A-14S wurde für UAV-Plattformen entwickelt, bei denen Gewicht, Platzbedarf und Zuverlässigkeit entscheidend sind.
Die BLDC-Version wiegt ohne Kabel nur 67 g und hat kompakte Abmessungen von 78,5 × 32,5 × 18,4 mm.
Die BLDC-IPC-Version wiegt ohne Kabel nur 65 g und hat Abmessungen von 78,5 × 32,5 × 18,8 mm.
Dieses kompakte Design bietet:
-
Geringeres Gewicht an Bord
-
Einfache Integration in kompakte UAV-Rahmen
-
Effiziente Wärmeableitung
-
Zuverlässiger Betrieb unter anspruchsvollen Flugbedingungen
-
Optimierte Leistung für professionelle UAV-Plattformen
Robuste und professionelle Bauweise
Der H60A-14S wurde für raue Außenbedingungen entwickelt und verfügt über ein kompaktes und robustes Design, das für den professionellen UAV-Einsatz geeignet ist.
Zu den wichtigsten Merkmalen hinsichtlich der Langlebigkeit gehören:
-
Schutzart IP55
-
Optionale IP67-Ausführung erhältlich
-
Betriebstemperaturbereich von -40 °C bis +65 °C
-
Abgeschirmtes Signalkabel für hohe Störfestigkeit
-
Unterstützung für Firmware-Upgrades
-
Kompaktes Design mit hoher Leistungsdichte
-
Elektronikkomponenten in Profiqualität
Dadurch eignet sich der ESC für industrielle UAV-Plattformen, die in anspruchsvollen Umgebungen eingesetzt werden, darunter Inspektion, Kartierung, Logistik, Überwachung, VTOL-Flugzeuge und autonome Drohnen-Andocksysteme.
Technische Daten
Produkt: Hobbywing XRotor Pro H60A-14S ESC
-
Ausführungen: BLDC / BLDC IPC
-
Eingangsspannung: 6–14S LiPo
-
Spannungsbereich: 18–63 V
-
Dauerstrom BLDC: 25 A bei guter Wärmeableitung
-
Dauerstrom BLDC IPC: 30 A bei guter Wärmeableitung
-
Spitzenstrom: 60 A für 3 Sekunden
-
Kommunikationsprotokoll: CAN
-
Digitaler Gasregler: CAN-Unterstützung
-
Doppelgasregler: CAN + PWM unterstützt
-
PWM-Eingangssignalpegel: 5 V / 3,3 V
-
Gas-Signalfrequenz: 50–500 Hz
-
Betriebsimpulsbreite: 1100–1940 μs
-
Kalibrierung des Gasweges: Nicht erforderlich
-
Propellerpositionierung BLDC: Nicht unterstützt
-
Propellerpositionierung BLDC IPC: Unterstützt
-
Isolationsmodus: Gas und Kommunikation sind nicht isoliert
-
Firmware-Update: Unterstützt
-
Schutzart: IP55
-
Individuelle Schutzoption: IP67 verfügbar
-
Betriebstemperatur: -40 °C bis +65 °C
-
Black Box BLDC: Speicherung von Betriebsdaten und Fehlercodes für 1–24 Stunden
-
Black Box BLDC IPC: Speicherung von Echtzeitdaten und Fehlerdaten für 1–24 Stunden
-
Gewicht BLDC: 67 g ohne Kabel
-
Gewicht BLDC IPC: 65 g ohne Kabel
-
Abmessungen BLDC: 78,5 × 32,5 × 18,4 mm
-
Abmessungen BLDC IPC: 78,5 × 32,5 × 18,8 mm
-
Empfohlene Verwendung: Industrielle UAVs, VTOL-Plattformen, Drohnen-Docks, Multirotor-Drohnen und professionelle Antriebssysteme
Die FOC-Version ist auf Anfrage per E-Mail unter contact@europeandroneshop.com erhältlich.
Motor und Propeller sind separat erhältlich.
