Le kit combiné SIYI MK15 Mini Handheld Ground Station Enterprise HDMI est une solution professionnelle de commande à distance, de liaison de données de télémétrie et de transmission vidéo Full HD, conçue pour les drones aériens (UAV), les véhicules terrestres sans pilote (UGV), les navires sans pilote (USV), les véhicules autonomes, les plateformes d'inspection, les aéronefs de cartographie et les systèmes robotiques industriels.

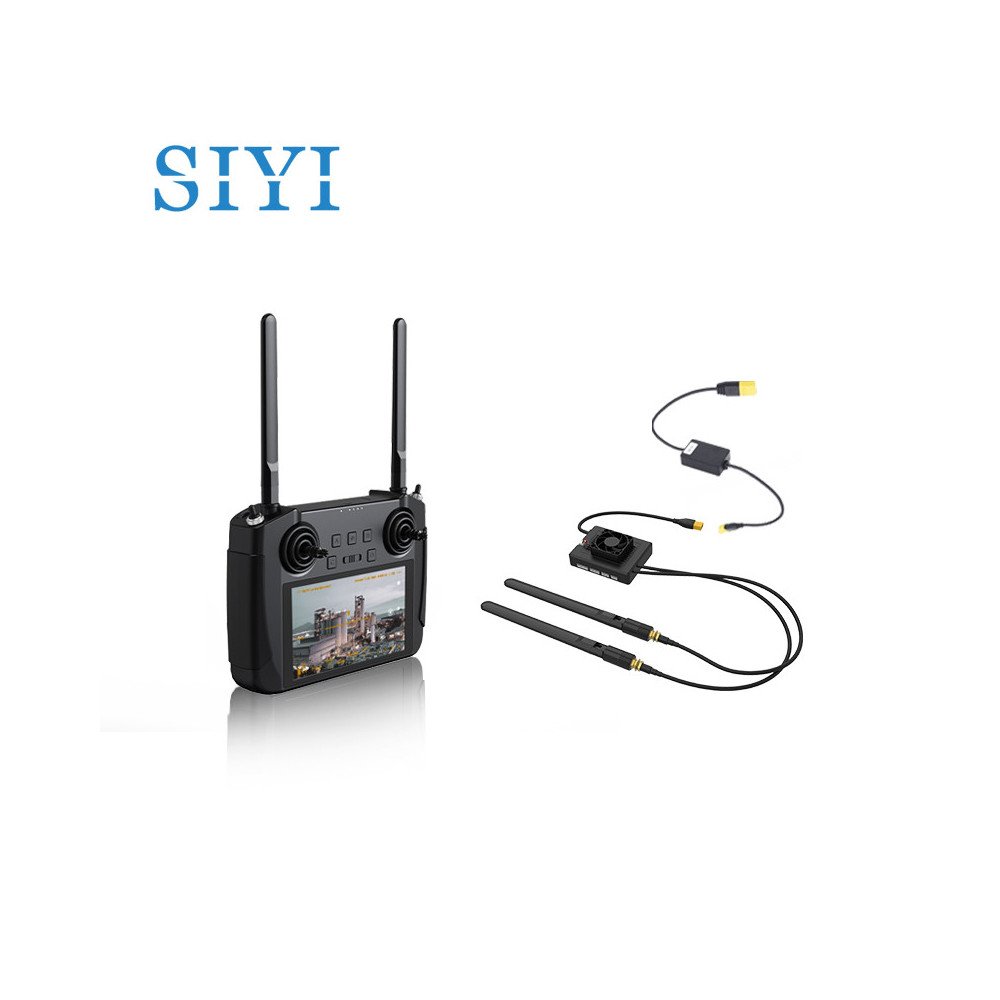

L'Enterprise HDMI Combo associe la mini-station au sol portable MK15 Enterprise, une unité de communication embarquée, des antennes longue portée et un convertisseur d'entrée HDMI pour l'unité aérienne afin d'assurer le pilotage de l'aéronef, la transmission de données de télémétrie, la vidéo Full HD en temps réel et l'intégration flexible d'une caméra HDMI au sein d'un système complet.
Commande, liaison de données et transmission vidéo intégrées
Le système MK15 Enterprise combine trois fonctions de communication essentielles :
Commande
à distance, télémétrie de vol, liaison
de données et double transmission vidéo numérique Full HD
Cette architecture intégrée réduit le nombre de systèmes de communication distincts nécessaires et simplifie l’installation sur les drones professionnels et les plateformes robotiques.
Portée de transmission allant jusqu’à 15 km
Le MK15 Enterprise offre une portée de communication maximale de 15 km dans des conditions d’exploitation sans obstacle ni interférence.
Les antennes longue portée fournies permettent d’optimiser les performances de communication pour les drones professionnels, ainsi que pour les missions d’inspection, de cartographie, de surveillance et les missions autonomes.
La portée de transmission réelle dépend de la réglementation locale, de l’installation des antennes, du relief, de l’altitude de fonctionnement, des interférences électromagnétiques, de la configuration de l’aéronef et des conditions environnementales.
Transmission vidéo numérique double en 1080p
Le système de communication MK15 prend en charge la double transmission vidéo numérique Full HD.
La plateforme de traitement Qualcomm intégrée prend en charge le décodage matériel des flux vidéo H.264 et H.265 jusqu’à 1080p à 60 images par seconde.
La faible latence de transmission, d’environ 180 ms, offre un retour visuel en temps réel réactif pour le pilotage de l’aéronef, l’inspection, l’exploitation de la charge utile et la surveillance des véhicules autonomes.
Écran tactile haute luminosité de 5,5 pouces

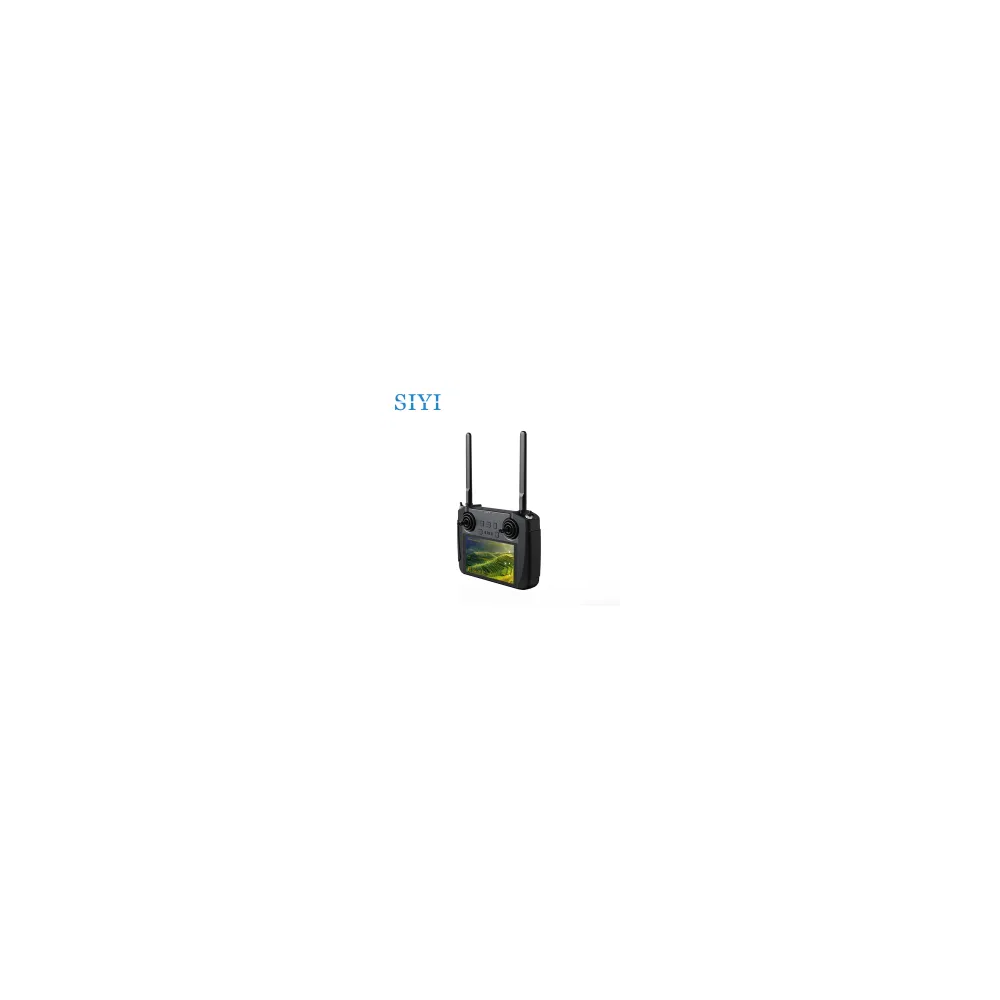

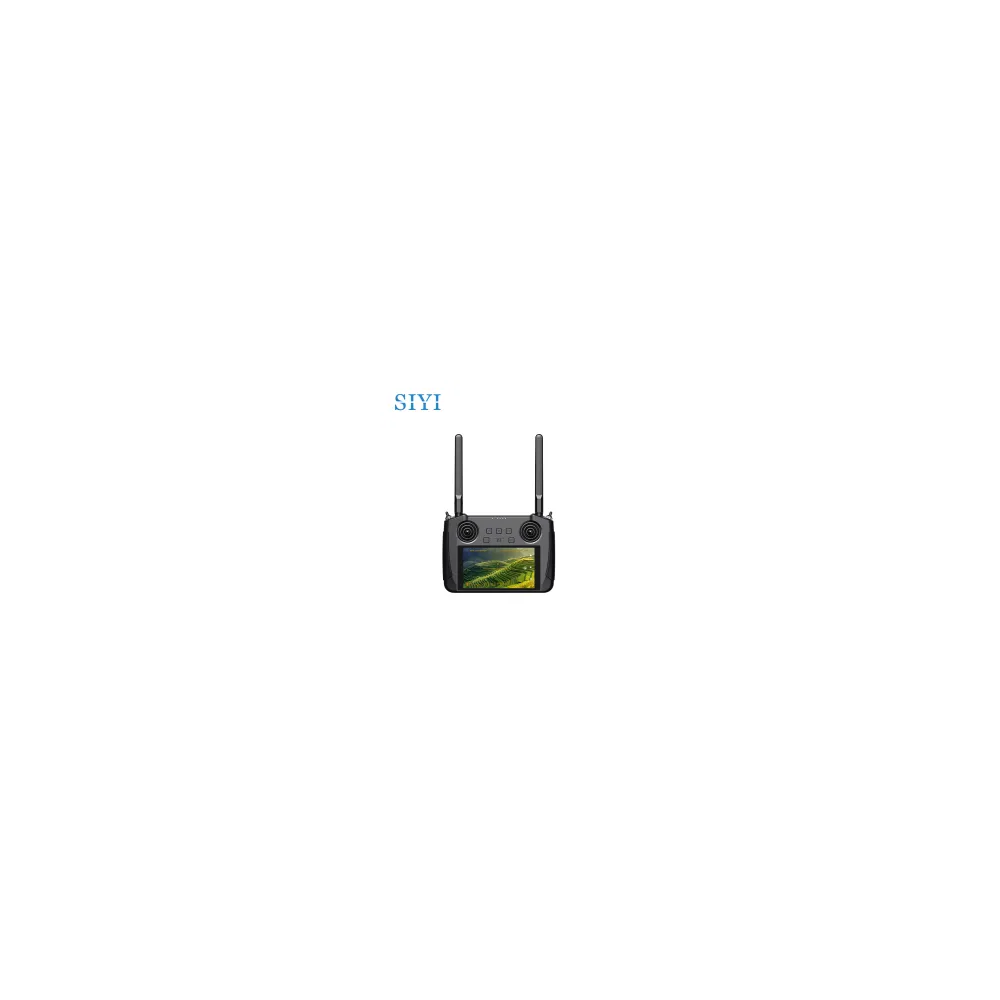

La station au sol MK15 Enterprise est équipée d’un écran tactile Full HD intégré de 5,5 pouces.
Avec une luminosité pouvant atteindre 1 000 cd/m², l'écran offre une excellente visibilité lors des opérations en extérieur et permet d'afficher directement sur le contrôleur le logiciel de contrôle au sol compatible, les informations de télémétrie, les données de mission et la vidéo en direct.
Plateforme Android Qualcomm à 8 cœurs
Le processeur Qualcomm à 8 cœurs intégré offre les performances requises pour un décodage vidéo Full HD fluide et des applications professionnelles de contrôle au sol.
Le système d’exploitation Android prend en charge les applications compatibles de planification de mission, de télémétrie, de vol en vue subjective (FPV), de cartographie, d’inspection et de véhicules autonomes.
La plateforme Android MK15 prend également en charge la connectivité aux réseaux mobiles pour les applications compatibles basées sur le cloud et de gestion des données à distance.
Sortie HDMI standard
La station au sol Enterprise comprend une sortie vidéo HDMI standard.
Cela permet de connecter le flux vidéo en direct et le contenu d’affichage compatible à un moniteur externe, un enregistreur vidéo, un écran de centre de commande ou un système de diffusion professionnel.
La sortie HDMI est une fonctionnalité de l'édition Enterprise et n'est pas incluse dans la version Agriculture.
Convertisseur d’entrée HDMI pour l’unité aérienne
Le convertisseur d’entrée HDMI pour l’unité aérienne fourni permet de connecter des caméras et des charges utiles compatibles dotées d’une sortie Micro HDMI au système de transmission vidéo numérique SIYI.
Le convertisseur reçoit le signal vidéo HDMI et transmet le flux vidéo via Ethernet pour qu’il soit relayé par l’unité de communication embarquée.
Enregistrement vidéo intégré
Le convertisseur d’entrée HDMI prend en charge l’enregistrement vidéo embarqué.
Les formats d'enregistrement compatibles sont les suivants :
1080p à 30 images
par seconde 720p à 30 images par seconde
La vidéo est encodée au format H.265 avec un débit binaire d'enregistrement d'environ 12 Mbps.
Le convertisseur prend en charge les cartes MicroSD de classe 10 d'une capacité maximale de 32 Go au format FAT32.
Fonctionnalité double opérateur
Le MK15 Enterprise prend en charge les configurations à deux opérateurs.
Deux stations au sol MK15 compatibles peuvent être connectées au même système de communication de l'aéronef.
Un opérateur peut piloter l’aéronef tandis que le second gère une caméra sur cardan, un pod optique, une charge utile ou tout autre équipement de mission.
Grande autonomie de la batterie
La station au sol MK15 intègre une batterie Li-ion 2S de 10 200 mAh d’une capacité totale de 75,48 Wh.
L'autonomie en fonctionnement peut atteindre environ 13 heures, en fonction de la luminosité de l'écran, des applications installées, de la connectivité sans fil, de la charge de décodage vidéo et des conditions environnementales.
Le contrôleur prend en charge la recharge USB Type-C Power Delivery de 20 W.
13 canaux de commande physiques
Le contrôleur offre 13 canaux de commande physiques pour le pilotage de l’aéronef et la gestion de la charge utile.
Le système de communication complet prend en charge jusqu’à 16 canaux de communication, offrant un contrôle flexible des fonctions de l’aéronef, des caméras, des cardans, du train d’atterrissage, des systèmes d’éclairage, des charges utiles et des équipements supplémentaires.
Unité de communication côté aéronef
L'unité de communication embarquée assure la sortie des signaux de télécommande, la télémétrie du contrôleur de vol, la transmission vidéo numérique et la connectivité Ethernet.
Les interfaces prises en charge comprennent :
Sortie
d’S.Buss à 16 canaux Sortie
PWM à 5 canaux Liaison
de données UART du contrôleur de vol Interface
vidéo et réseau Ethernet Interface USB Type-C Interface de mise à jour du micrologiciel
Le type d’unité Air et la configuration d’alimentation peuvent varier en fonction de la génération de production et de l’ensemble sélectionné.
Large compatibilité avec les contrôleurs de vol
Le système MK15 Enterprise prend en charge les contrôleurs de vol basés sur PX4 et ArduPilot.
Il est compatible avec le SIYI N7, les pilotes automatiques compatibles Pixhawk et d’autres systèmes de contrôle de vol professionnels pris en charge.
Logiciels de contrôle au sol compatibles
La plateforme Android prend en charge les applications compatibles, notamment :
SIYI FPV
, QGroundControl
et Mission Planner
Les flux vidéo peuvent également être affichés sur des logiciels de contrôle au sol Windows compatibles.
Applications professionnelles
Le SIYI MK15 Enterprise HDMI Combo est adapté aux applications suivantes :
Les drones
multirotors professionnels Les aéronefs
à voilure fixe Les plateformes
VTOL Les drones
d'inspection Les aéronefs
de cartographie et de levés topographiques Les systèmes
d'intervention d'urgence Les véhicules terrestres sans pilote (UGV) et les véhicules
autonomes Les véhicules nautiques sans pilote (USV) et la robotique
marine Les plateformes
robotiques industrielles Les charges utiles de caméras HDMI professionnelles
Caractéristiques techniques
Produit : SIYI MK15 Mini Station au sol portable Enterprise HDMI Combo
Application : drones, véhicules terrestres non habités (UGV), véhicules marins non habités (USV), véhicules autonomes, robotique, inspection, cartographie et transmission
vidéo professionnelle Fonctions du système : Télécommande / Liaison de données de télémétrie / Double transmission
vidéo Full HD Portée maximale de transmission : jusqu’à 15 km
Conditions de transmission : sans obstacle et sans interférence
Latence vidéo minimale : Environ 180 ms
Résolution vidéo maximale : 1080p à 60 images
par seconde Codecs vidéo pris en charge : H.264 / H.265
Canaux de commande physiques : 13
Canaux de communication : 16
Température de fonctionnement : de -10 °C à +50 °C
Station au sol MK15 Enterprise
Processeur : CPU
Qualcomm à 8 cœurs Système d’exploitation : Android 9.0
RAM : 2
Go Stockage interne : 16
Go Taille de l’écran : 5,5 pouces
Luminosité maximale de l’écran : 1 000 cd/m²
Batterie intégrée : batterie Li-ion
10 200 mAh / 7,4 V / 2S Énergie : 75,48 Wh
Autonomie maximale : jusqu’à environ 13 heures
Norme de recharge : USB Type-C / PD 20
W Durée de recharge typique : environ 5 heures avec un chargeur
PD 20 W Indice de protection : IP53
Sortie vidéo : HDMI
standard Interface pour périphériques externes : USB Type-A
Transfert de fichiers : USB Type-C / USB Type-A
Réseau mobile : prise
en charge des cartes SIM Stockage externe : emplacement
pour carte TF / MicroSD Fixation pour trépied : filetage
standard 1/4″ Dimensions : 189 × 138 × 41 mm
Poids : environ 850 g
Unité d’air côté appareil
Sortie du signal RC : 16
canauxS.BusSorties PWM : 5 canaux
Liaison de données du contrôleur de vol : UART
Interface vidéo et réseau : Ethernet / LAN
Interface de mise à jour du micrologiciel : USB Type-C
Gain de l'antenne omnidirectionnelle standard : 5 dBi
Température de fonctionnement : de -10 °C à +50 °C
Unité aérienne Enterprise actuelle : unité HM30 selon le lot
de production Tension d'entrée de l'unité HM30 : 3–6S / 12,6–25,2 V
Poids de l'unité HM30 : environ 74 g sans antennes
Module d'alimentation haute tension : entrée 4–18S / 16,8–75,6 V
Poids de l'unité HM30 Air avec module d'alimentation : environ 109 g
Les versions de production antérieures peuvent inclure une unité Air MK15. Le type d’unité Air et la tension prise en charge doivent être vérifiés en fonction du lot de production fourni.
Convertisseur d’entrée HDMI de l’unité Air
Entrée vidéo : Micro HDMI
Sortie vidéo : Ethernet
Tension de fonctionnement : 12 V
Consommation électrique : environ 3 W
Résolution d’enregistrement : 1080p à 30 images par seconde / 720p à 30 images
par seconde Codec d’enregistrement : H.265
Débit binaire d’enregistrement : environ 12 Mbps
Format de stockage : FAT32
Carte mémoire prise en charge : MicroSD Classe 10 jusqu'à 32 Go
Dimensions : 42 × 41 × 11 mm
Poids : environ 26 g
Température de fonctionnement : de -10 °C à +50 °C
Contenu de la boîte
1× mini-station au sol portable SIYI MK15 Enterprise avec sortie
HDMI 1× unité
aérienne SIYI à installer sur l’appareil 1× convertisseur
d’entrée HDMI pour l’unité aérienne SIYI 1× étui
de rangement MK15 1×–18S vers 12 V 4 × antennes
omnidirectionnelles MK15 2 × antennes
d’extension longue portée 1 × adaptateur
secteur PD 20 W 1 × câble
de recharge rapide PD USB-C vers USB-C1×
adaptateur
USB-C vers USB-A 1× câble
de mise à jour du micrologiciel via USB 1× câble
d'S.Buss pour l'unité aérienne 1× câble
PWM pour l'unité aérienne 1× câble
de données pour l'unité aérienne 1× câble à 8 broches pour l'unité aérienne
Le contrôleur de vol, la caméra, le cardan, le pod optique, le châssis de l'appareil, la batterie, le système de propulsion, la carte MicroSD et les autres composants du drone ne sont pas fournis.
