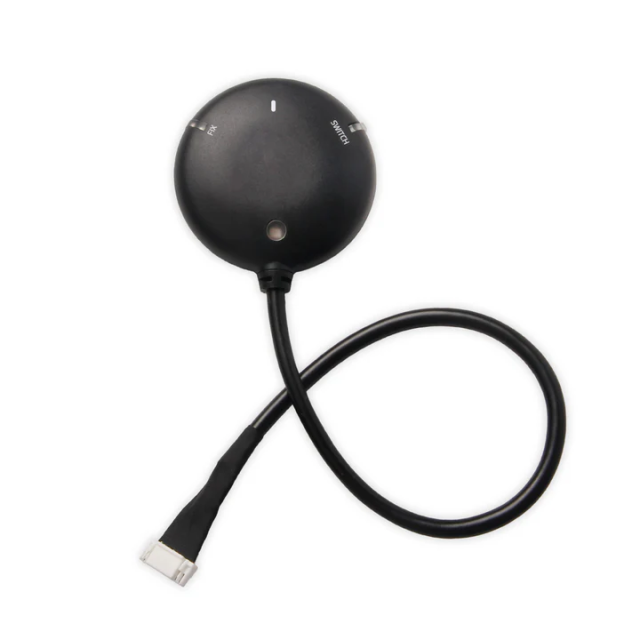

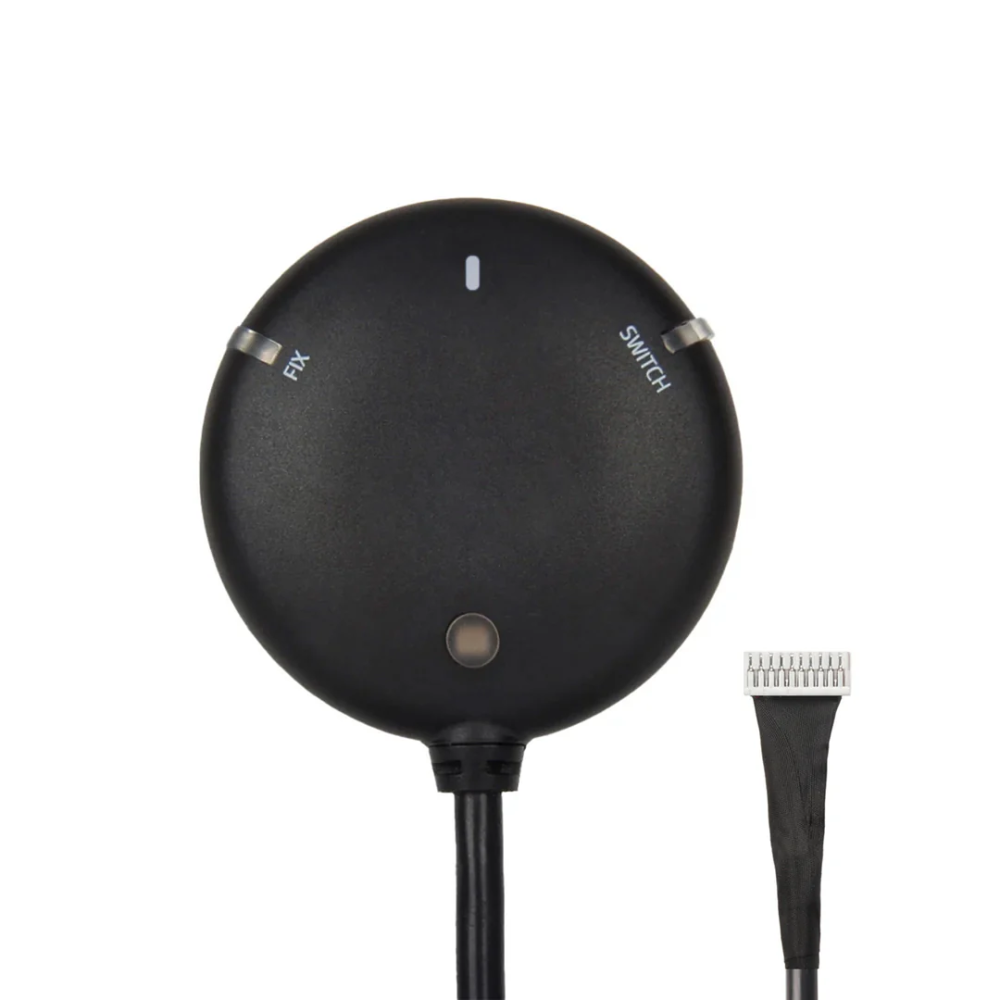

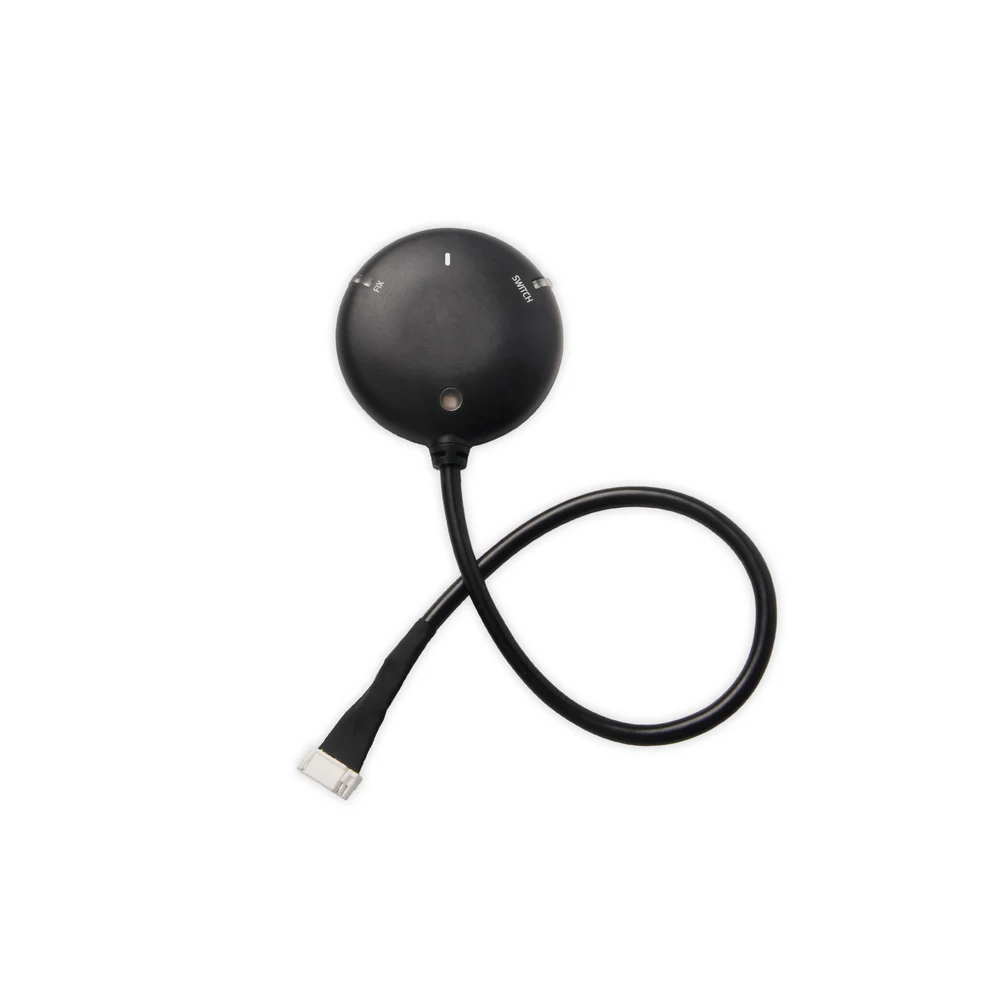

M9N GPS standard à 10 broches

Le Holybro M9N GPS Standard 10-Pin est un module GNSS multiconstellation haute performance conçu pour les multirotors, les drones à voilure fixe, les aéronefs à décollage et atterrissage verticaux (VTOL), les drones autonomes et les plateformes robotiques.

Équipé du récepteur GNSS u-blox M9N, il peut recevoir et traiter simultanément les signaux des satellites GPS, Galileo, GLONASS et BeiDou, ce qui garantit une meilleure disponibilité des satellites, un positionnement précis et des performances de navigation fiables.

La version Standard 10 broches est conçue pour une connexion directe au port « GPS Module » ou « GPS1 » des contrôleurs de vol Pixhawk Standard.

Récepteur GNSS u-blox M9N

Le GPS M9N s’articule autour du récepteur GNSS simultané u-blox M9N.

Son architecture multi-constellation permet d’utiliser simultanément jusqu’à quatre grands systèmes GNSS, ce qui contribue à améliorer la disponibilité des satellites et à garantir un positionnement fiable pendant les opérations des drones.

Positionnement multi-constellation

Le module prend en charge les systèmes satellitaires GPS, Galileo, GLONASS, BeiDou et QZSS.

La réception GNSS simultanée offre une fiabilité de positionnement améliorée et une meilleure couverture satellitaire dans les environnements d’exploitation exigeants.

Navigation précise et à haut débit

Le récepteur u-blox M9N offre une précision de positionnement pouvant atteindre 1,5 m (CEP) dans des conditions d'exploitation appropriées.

Des fréquences de mise à jour de navigation pouvant atteindre 25 Hz fournissent des données de position en temps réel pour les applications dynamiques de drones, d’appareils à décollage et atterrissage verticaux (VTOL) et de navigation autonome.

Boussole intégrée

Le GPS M9N est disponible avec un compas IST8310 ou IST8308 intégré, selon la version choisie.

Le magnétomètre embarqué fournit des informations de cap aux contrôleurs de vol compatibles et contribue à une navigation autonome précise.

Connexion Pixhawk standard à 10 broches

Cette version utilise un connecteur JST-GH à 10 broches conçu pour les ports « GPS Module » et « GPS1 » du Pixhawk Standard.

Cette connexion unique intègre les fonctions GNSS, boussole, indication d’état RVB, buzzer et interrupteur de sécurité pour une installation simplifiée.

Antenne céramique à haut gain

L'antenne patch en céramique intégrée de 25 × 25 × 4 mm assure une réception fiable du signal GNSS.

Son diagramme de rayonnement omnidirectionnel permet une installation flexible, tandis que l'amplificateur à faible bruit intégré contribue à améliorer la qualité du signal.

LED, buzzer et interrupteur de sécurité intégrés

Le module comprend une LED RVB tricolore lumineuse pour une indication claire de l’état du système.

Un buzzer intégré et un interrupteur de sécurité assurent un retour d’information pratique à bord de l’aéronef et permettent de contrôler le système pendant la configuration et le fonctionnement.

Système de secours rechargeable

Le système de secours rechargeable intégré permet de conserver les informations satellitaires après la mise hors tension.

Cela permet une acquisition plus rapide en démarrage à chaud lors d’opérations de vol répétées.

Applications professionnelles pour drones

Le Holybro M9N GPS Standard 10 broches est adapté aux multirotors, aux drones à voilure fixe, aux aéronefs VTOL, aux drones de cartographie, aux plateformes d’inspection, aux aéronefs autonomes et aux systèmes robotiques nécessitant un positionnement GNSS fiable.

Caractéristiques techniques

Produit : Holybro M9N GPS Standard 10 broches
Application : Multirotors, drones à voilure fixe, aéronefs VTOL, drones autonomes et plateformes
robotiques Récepteur GNSS : u-blox M9N
Compas : IST8310 ou IST8308 selon la version
GNSS simultané : jusqu’à 4 systèmes
Systèmes GNSS pris en charge : GPS / Galileo / GLONASS / BeiDou / QZSS
Bandes de fréquences : GPS L1 / Galileo E1 / GLONASS L1 / BeiDou B1 / SBAS L1 / QZSS L1
Protocole de sortie : UBX / NMEA
Précision de position : 1,5 m CEP
Taux de mise à jour de navigation maximal : jusqu’à 25 Hz
Augmentation GNSS : EGNOS / GAGAN / MSAS / WAAS / QZSS L1S
Débit en bauds par défaut : 115 200 bps
Connecteur : JST-GH 10 broches
Port compatible : Module GPS standard Pixhawk / port
GPS1 Tension d’entrée : 4,7–5,2 V
Consommation électrique : inférieure à 200 mA à 5 V
Antenne : antenne
céramique de type patch de 25 × 25 × 4 mm Gain de l’antenne : 1,5 dBi
Gain du LNA de l’antenne : 22 dB
Température de fonctionnement : de -40 °C à +80 °C
Dimensions : Ø 50 × 14,4 mm

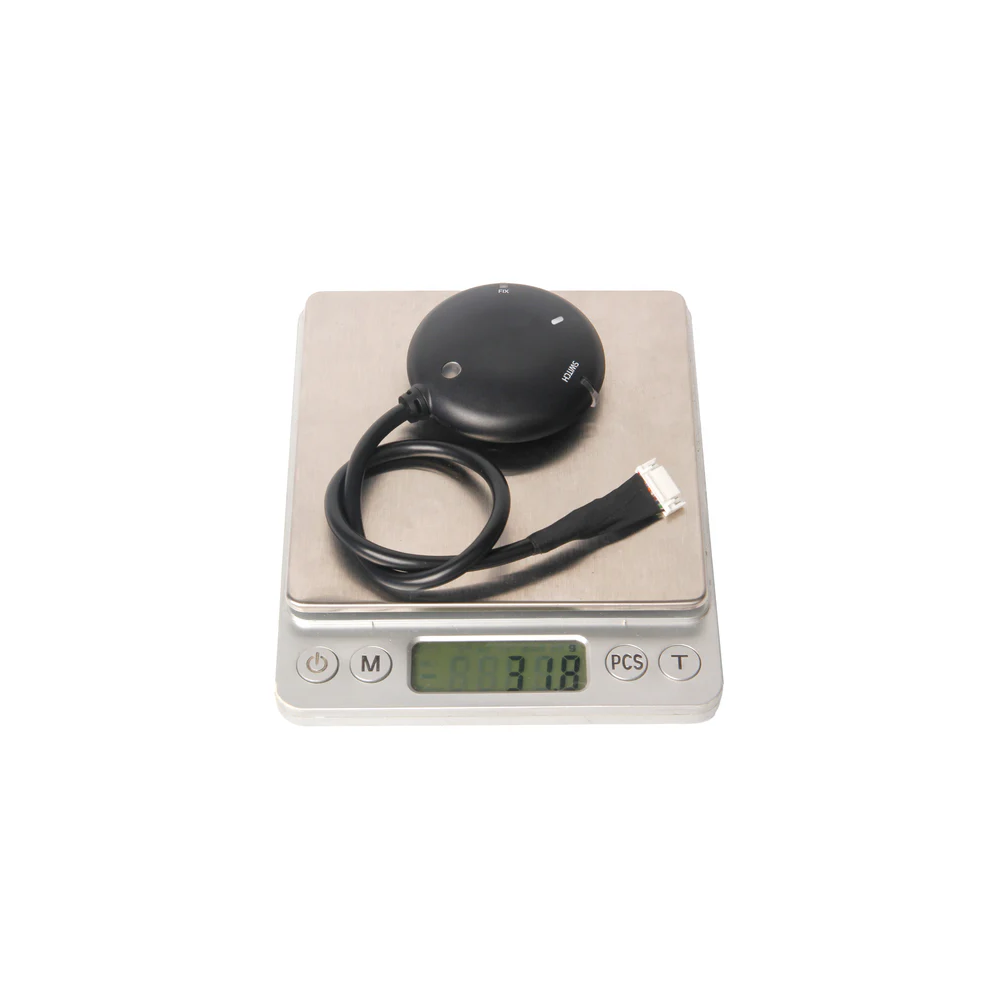

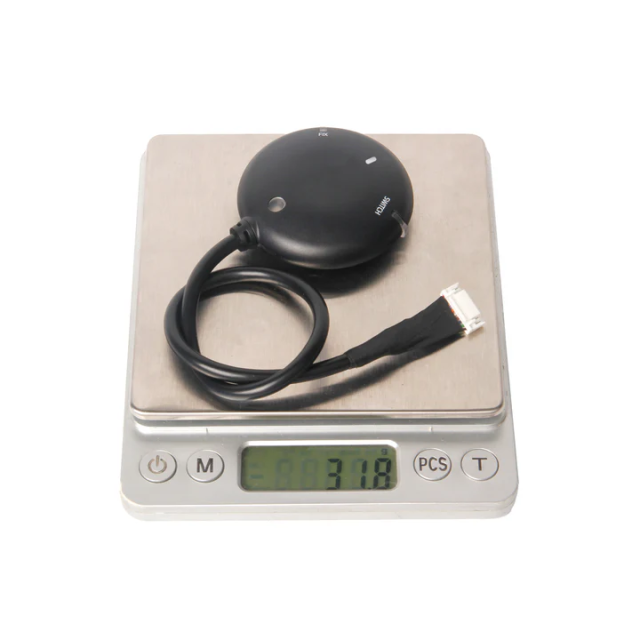

Poids : 32 g
Longueur du câble : environ 27 cm
Indicateur d’état : LED
RVB tricolore Caractéristiques supplémentaires : buzzer intégré / interrupteur de sécurité / système de secours rechargeable / régulateur 3,3 V à faible bruit

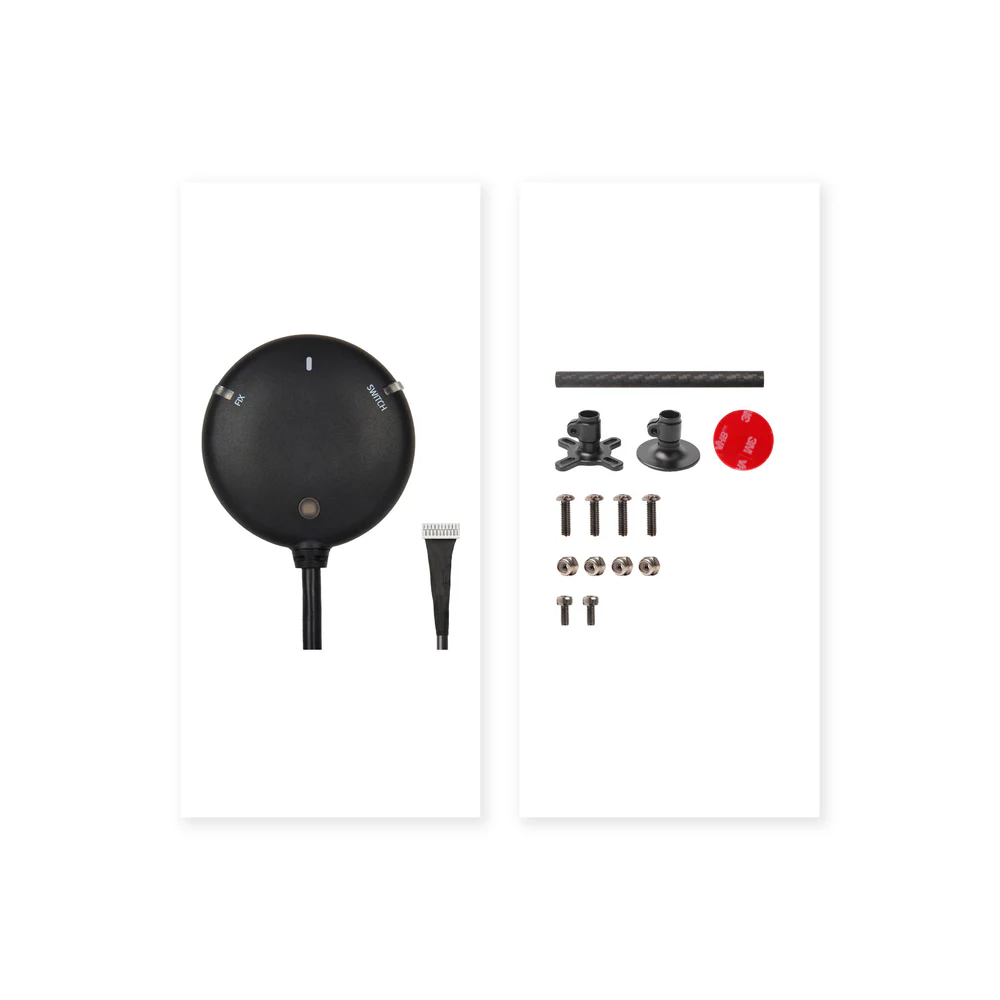

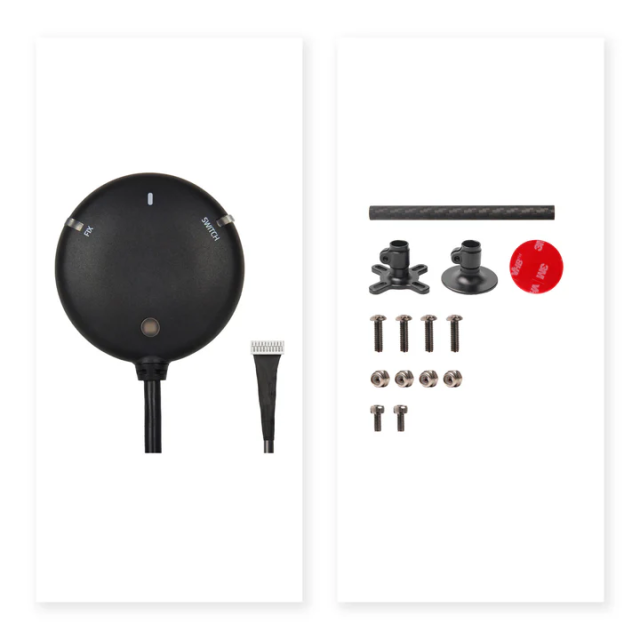

Contenu de la livraison

1× module

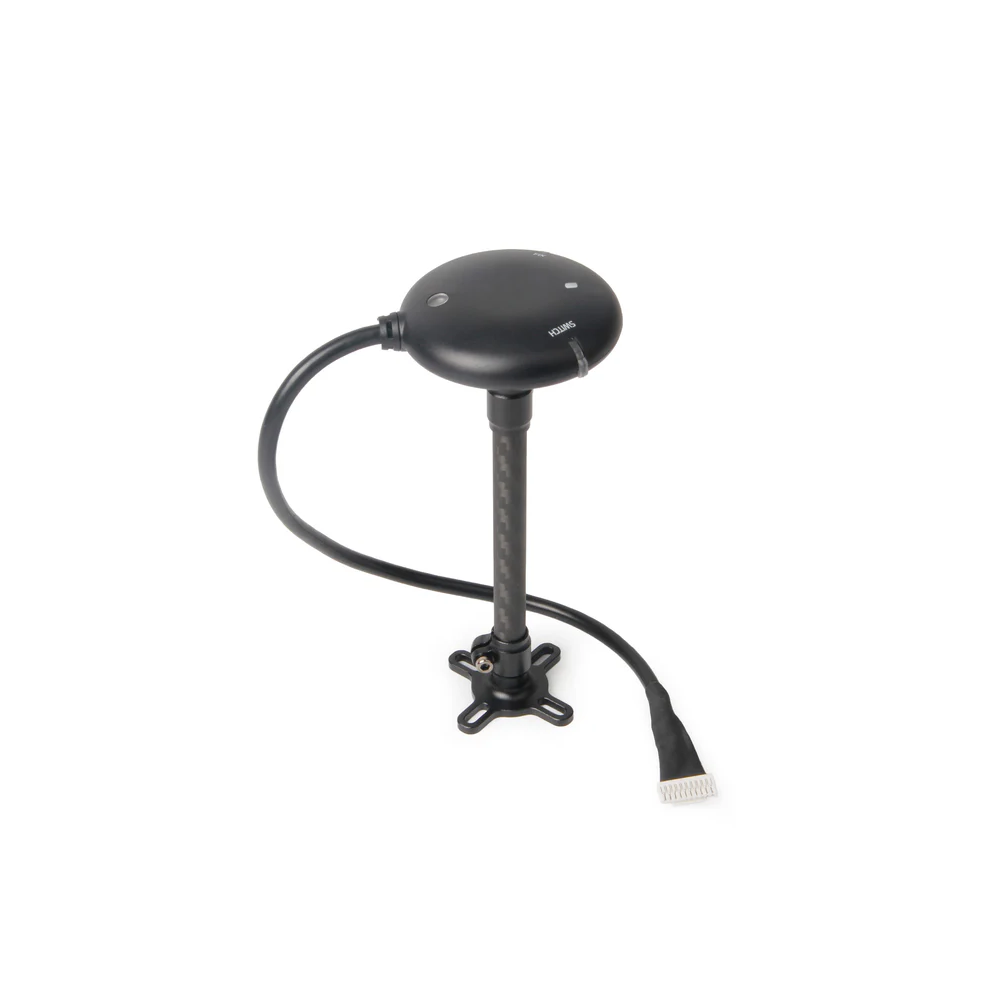

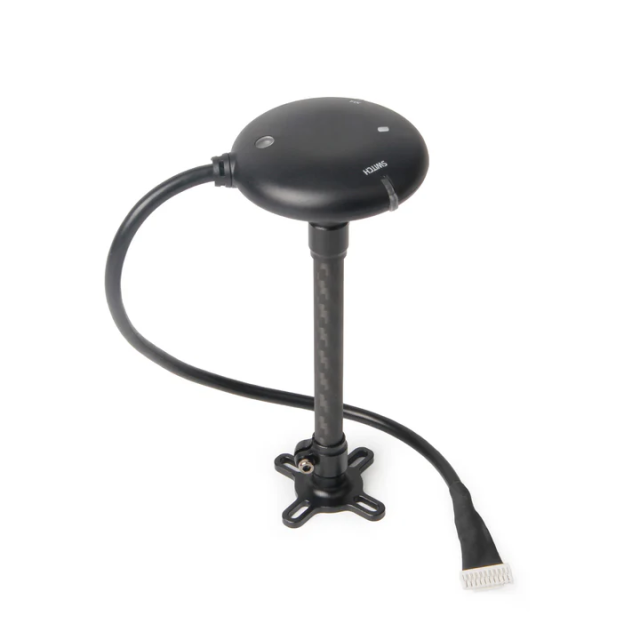

GPS Holybro M9N standard à 10 broches 1× support fixe en fibre de carbone pour GPS
