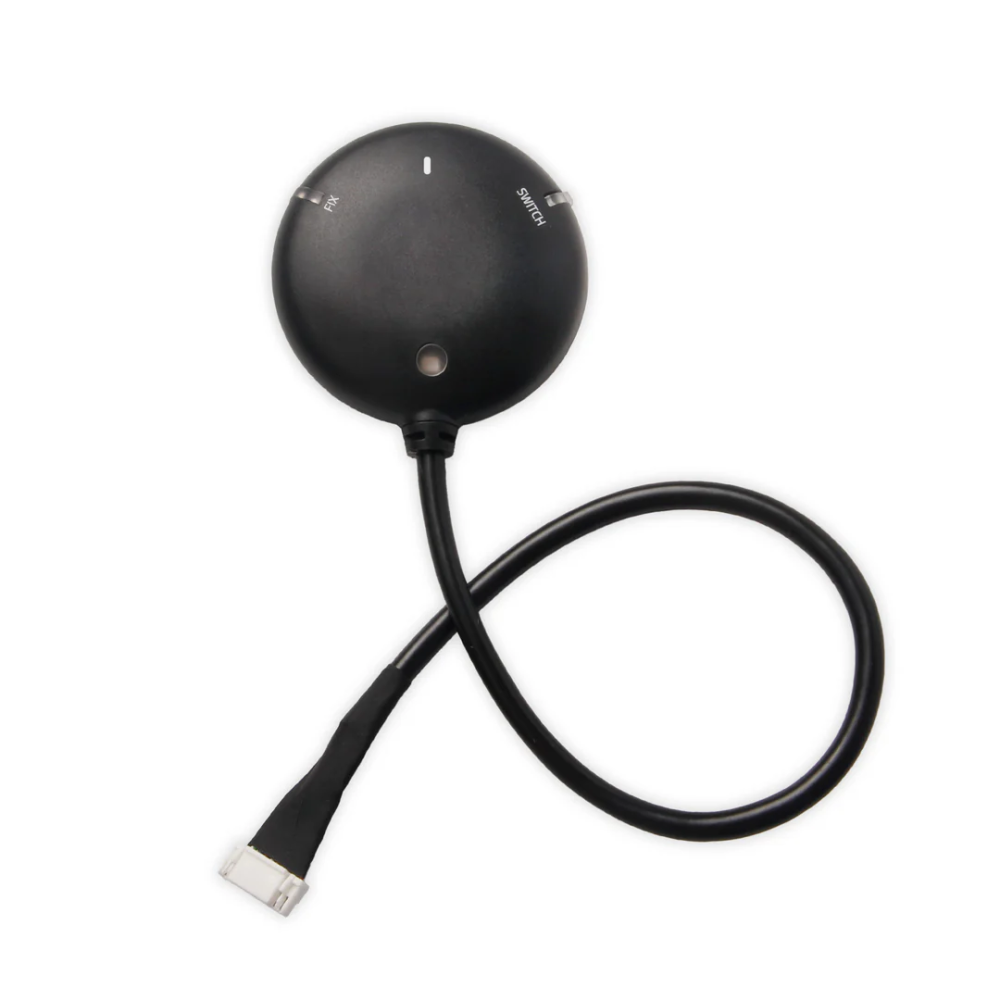

M10 GPS standard à 10 broches

Le Holybro M10 GPS Standard 10-Pin est un module GNSS multi-constellation haute performance conçu pour les drones, les aéronefs à voilure fixe, les plateformes VTOL, les multirotors et les systèmes robotiques autonomes.

Équipé du récepteur GNSS u-blox M10 de dernière génération, il prend en charge la réception simultanée des constellations de satellites GPS, Galileo, GLONASS et BeiDou, pour une disponibilité accrue des satellites, un positionnement fiable et des performances de navigation rapides.

La version Standard 10 broches est conçue pour une connexion directe au port « GPS Module » ou « GPS1 » des contrôleurs de vol conformes à la norme Pixhawk.

Récepteur GNSS u-blox M10

Le GPS M10 s’articule autour du récepteur GNSS u-blox M10.

Son architecture multi-constellation permet de recevoir et de suivre simultanément jusqu’à quatre grands systèmes GNSS, ce qui contribue à améliorer la disponibilité des satellites et la fiabilité du positionnement en vol.

Positionnement multi-constellation

Le module prend en charge les systèmes satellitaires GPS, Galileo, GLONASS, BeiDou et QZSS.

La réception GNSS simultanée contribue à offrir des performances de positionnement plus constantes dans des environnements d’exploitation exigeants.

Boussole IST8310 intégrée

Le magnétomètre IST8310 intégré fournit des données de cap aux contrôleurs de vol compatibles.

La combinaison du positionnement GNSS et de la fonctionnalité de compas dans un seul module simplifie l'installation sur les drones et permet une navigation autonome fiable.

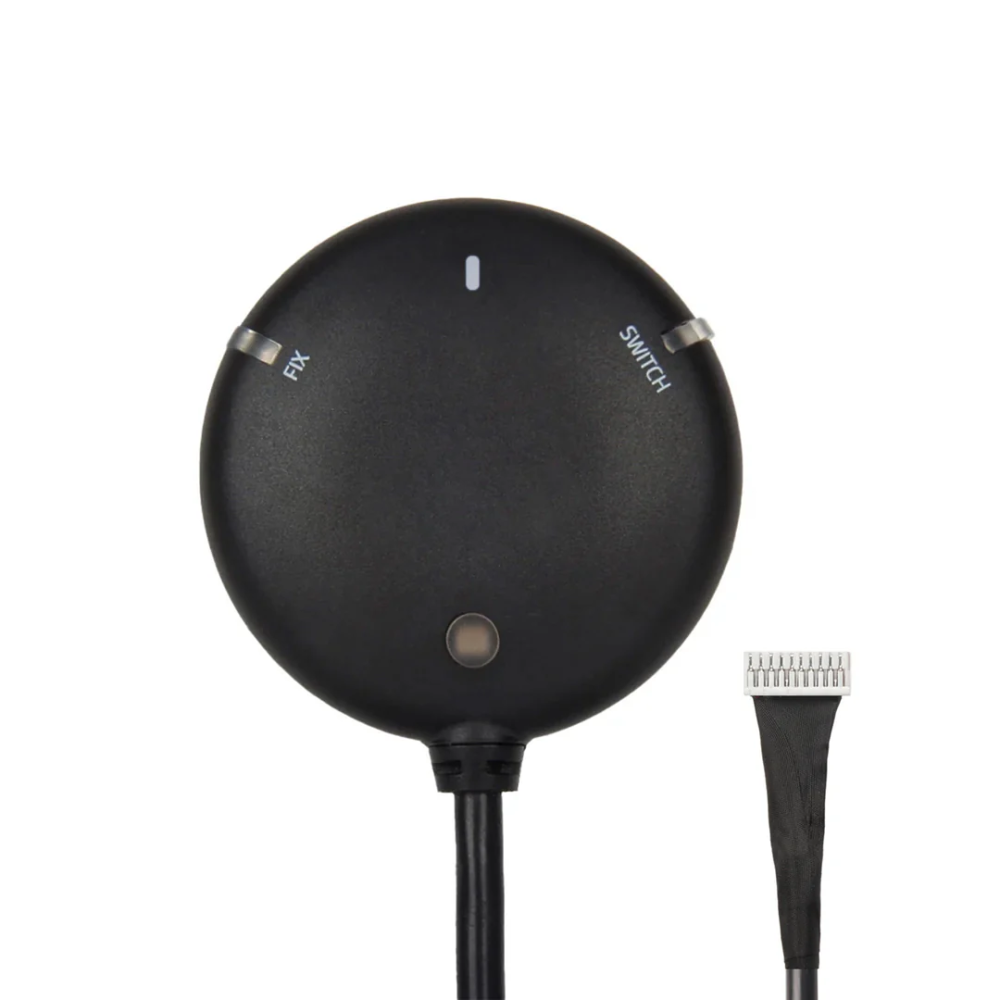

Connexion Pixhawk standard à 10 broches

Cette version est équipée d’une connexion JST-GH à 10 broches conçue pour le port « GPS Module » ou « GPS1 » utilisé sur les contrôleurs de vol conformes à la norme Pixhawk.

Cette connexion intégrée permet d’accéder aux fonctions GNSS, boussole, interrupteur de sécurité, buzzer et état via une interface d’installation unique.

Antenne patch céramique à gain élevé

L'antenne patch en céramique intégrée de 25 × 25 × 4 mm assure une réception fiable du signal GNSS.

Son diagramme de rayonnement omnidirectionnel offre une plus grande flexibilité d’installation, tandis que l’amplificateur à faible bruit intégré contribue à améliorer les performances du signal.

Taux de mise à jour de navigation rapide

Le récepteur M10 prend en charge des fréquences de mise à jour de navigation allant jusqu’à 25 Hz lorsqu’il utilise une seule constellation GNSS.

Lorsqu’il fonctionne avec quatre systèmes GNSS simultanés, il prend en charge des fréquences de mise à jour allant jusqu’à 10 Hz pour un positionnement réactif dans les applications dynamiques de drones.

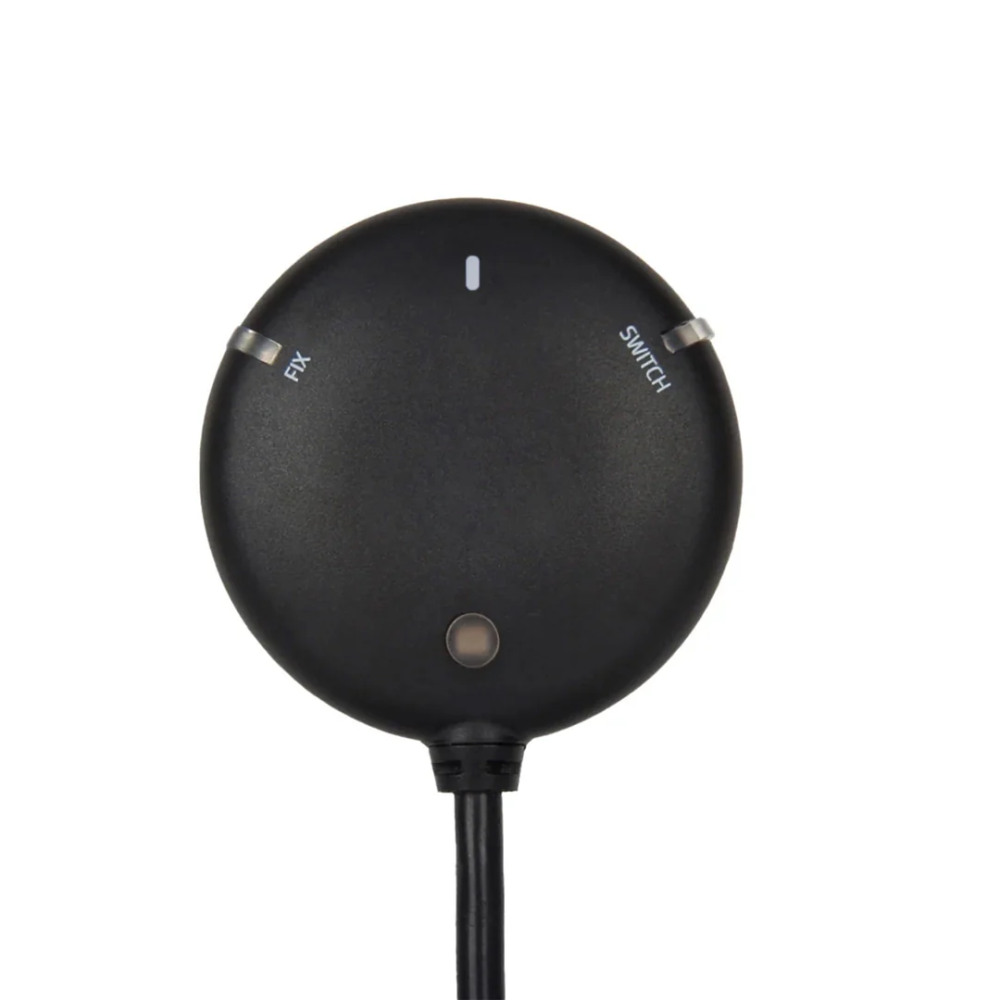

LED, buzzer et interrupteur de sécurité intégrés

Le module intègre une LED d'état RVB tricolore lumineuse pour un retour visuel clair sur l'état du système.

Un buzzer intégré et un interrupteur de sécurité assurent une indication pratique de l'état de l'aéronef et le contrôle du système pendant la configuration et le fonctionnement.

Système de secours rechargeable

Le système de secours rechargeable intégré permet de conserver les données satellitaires et favorise une acquisition plus rapide en mode « warm-start » après un redémarrage.

Cela réduit le temps nécessaire à la restauration du positionnement GNSS lors d’opérations répétées sur le terrain.

Compatibilité avec les contrôleurs de vol

Le GPS M10 est compatible avec les contrôleurs de vol de type Pixhawk grâce à un connecteur GPS1 à 10 broches.

Il prend en charge les versions récentes des micrologiciels ArduPilot, PX4, INAV et Betaflight.

Caractéristiques techniques

Produit : GPS Holybro M10 standard à 10 broches
Application : Multirotors, drones à voilure fixe, aéronefs à décollage et atterrissage verticaux (VTOL), drones autonomes et plateformes
robotiques Récepteur GNSS : u-blox M10
Boussole : IST8310
GNSS simultané : jusqu’à 4 systèmes
Systèmes GNSS pris en charge : GPS / Galileo / GLONASS / BeiDou / QZSS
Bandes de fréquences : GPS L1 / Galileo E1 / GLONASS L1 / BeiDou B1 / SBAS L1 / QZSS L1
Protocole de sortie : UBX / NMEA
Précision de position : 2,0 m CEP
Taux de mise à jour de la navigation : jusqu’à 25 Hz avec un seul système GNSS / jusqu’à 10 Hz avec quatre systèmes
GNSS simultanés. Augmentation GNSS : EGNOS / GAGAN / MSAS / WAAS / QZSS L1S
Débit en bauds par défaut : 115 200 bps
Connecteur : JST-GH 10 broches
Port compatible : Module GPS standard Pixhawk / port
GPS1 Tension d’entrée : 4,7–5,2 V
Consommation électrique : inférieure à 200 mA à 5 V
Antenne : Antenne
patch céramique 25 × 25 × 4 mm Gain de l’antenne : 1,5 dBi
Gain du LNA de l’antenne : 22 dB
Température de fonctionnement : de -40 °C à +80 °C
Dimensions : Ø 50 × 14,4 mm
Poids : 32 g
Longueur du câble : environ 27 cm
Indicateur d’état : LED
RVB tricolore Caractéristiques supplémentaires : buzzer intégré / interrupteur de sécurité / système de secours rechargeable / régulateur
3,3 V à faible bruit Compatibilité du micrologiciel : ArduPilot / PX4 / INAV / Betaflight

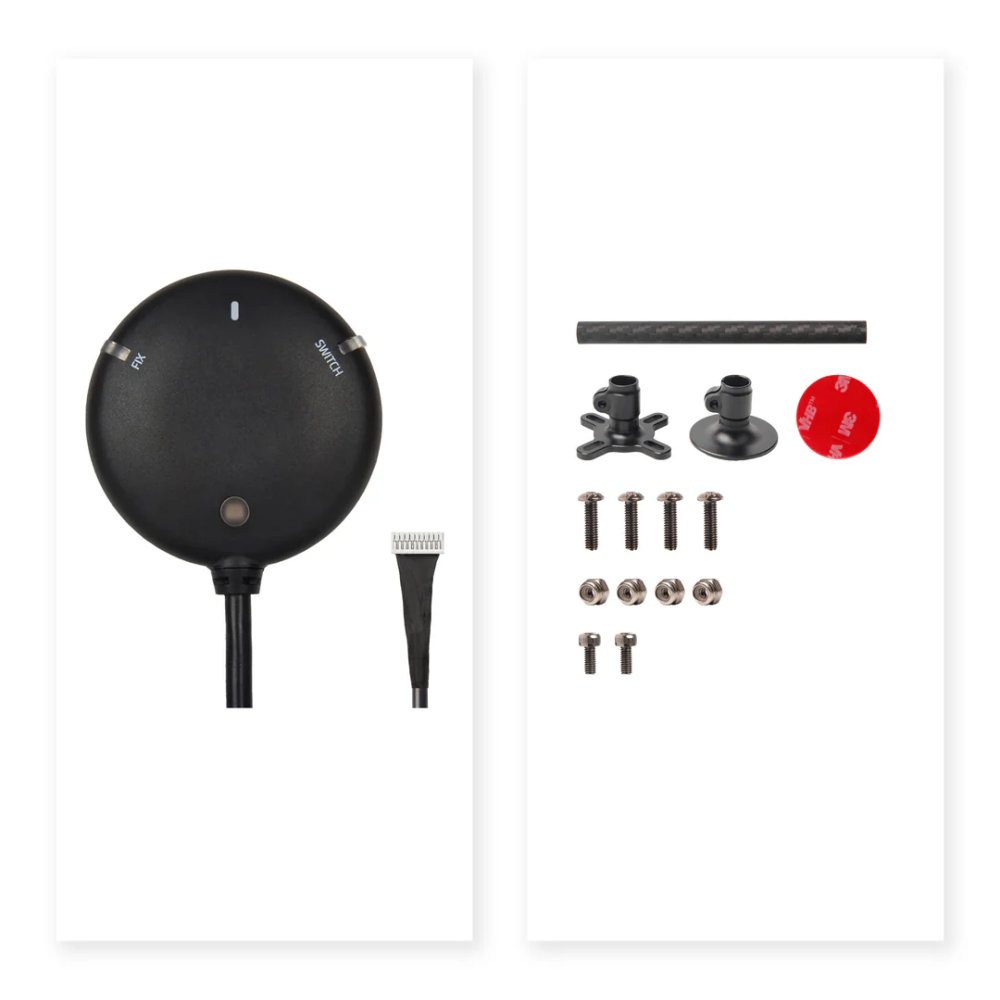

Contenu de la boîte

1× module

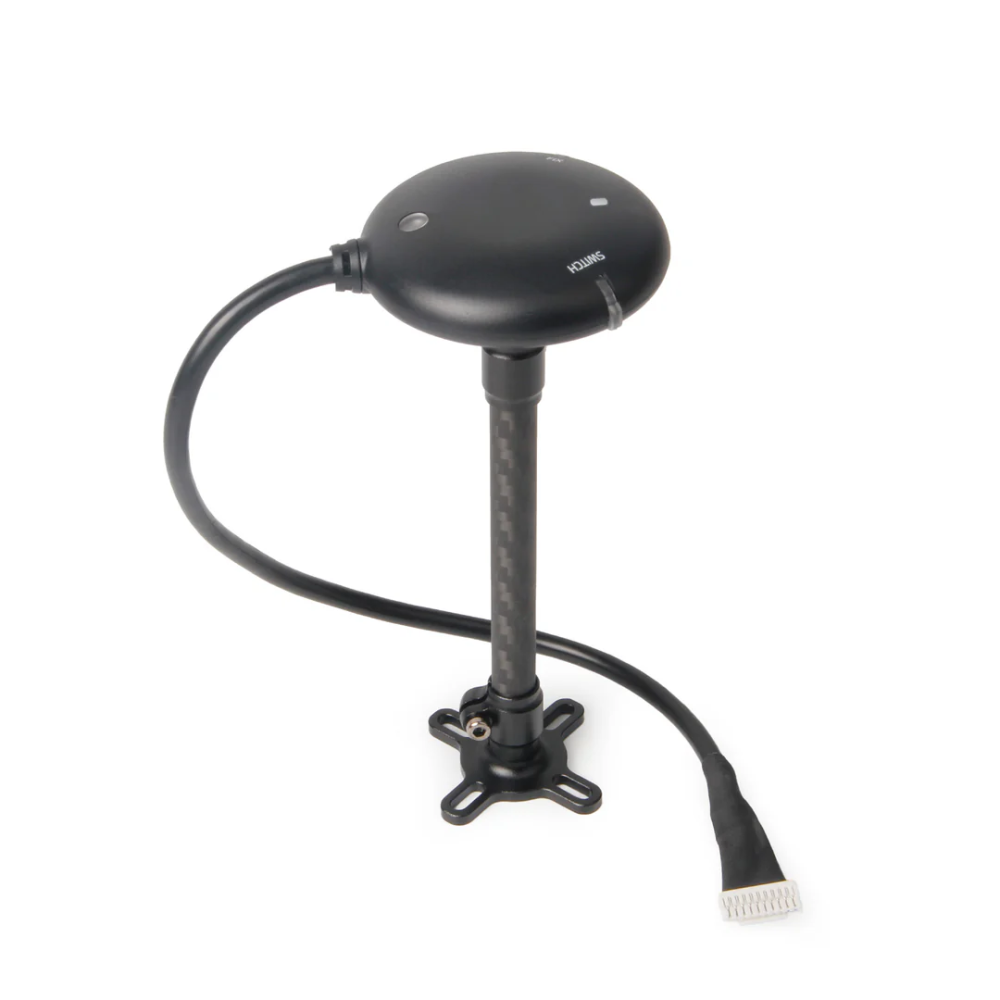

GPS Holybro M10 standard à 10 broches 1× support fixe en fibre de carbone pour GPS
