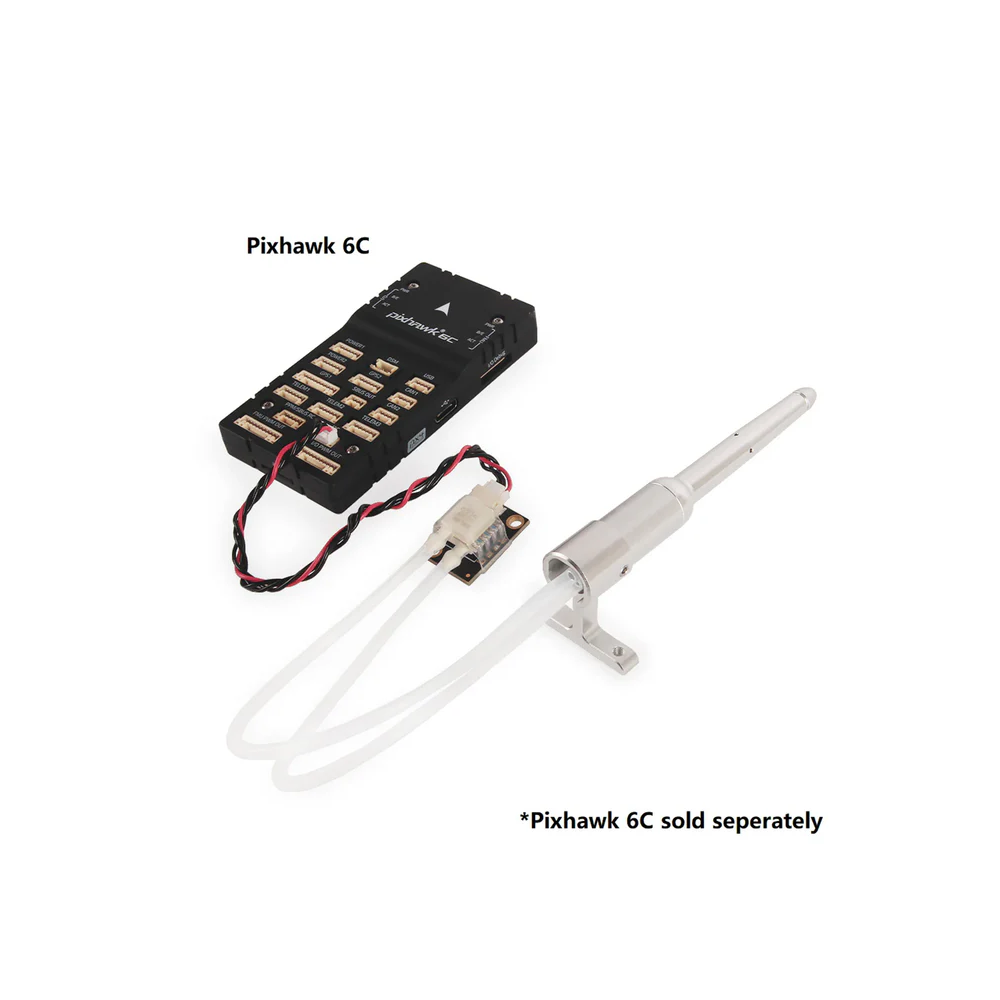

Le capteur de vitesse aérodynamique numérique MS4525DO, équipé d'un tube de Pitot PT40, est conçu pour les drones à voilure fixe, les aéronefs à décollage et atterrissage verticaux (VTOL) et les plateformes de drones autonomes nécessitant une mesure précise de la vitesse aérodynamique.
Conçu autour du capteur de pression différentielle MS4525DO, ce kit contribue à améliorer la sécurité en vol, la protection contre le décrochage, le contrôle de la vitesse et les performances globales en vol autonome.
Mesure précise de la vitesse aérodynamique
Le capteur MS4525DO mesure la pression différentielle au niveau du tube de Pitot afin de calculer la vitesse aérodynamique.
Avec une plage de mesure de 1 psi, il permet de mesurer des vitesses aérodynamiques allant jusqu'à environ 100 m/s, ce qui le rend adapté aux applications de drones à voilure fixe et d'appareils à décollage et atterrissage verticaux (VTOL).
Tube de Pitot PT40 inclus
Le tube de Pitot PT40 fourni permet de mesurer à la fois la pression dynamique et la pression statique, ce qui garantit un calcul précis de la vitesse aérodynamique.
Cela permet au contrôleur de vol de surveiller la vitesse réelle de manière plus fiable que s'il se basait uniquement sur la vitesse au sol fournie par le GPS.
Communication numérique I2C
Le capteur utilise la communication I2C pour faciliter son intégration avec des contrôleurs de vol compatibles.

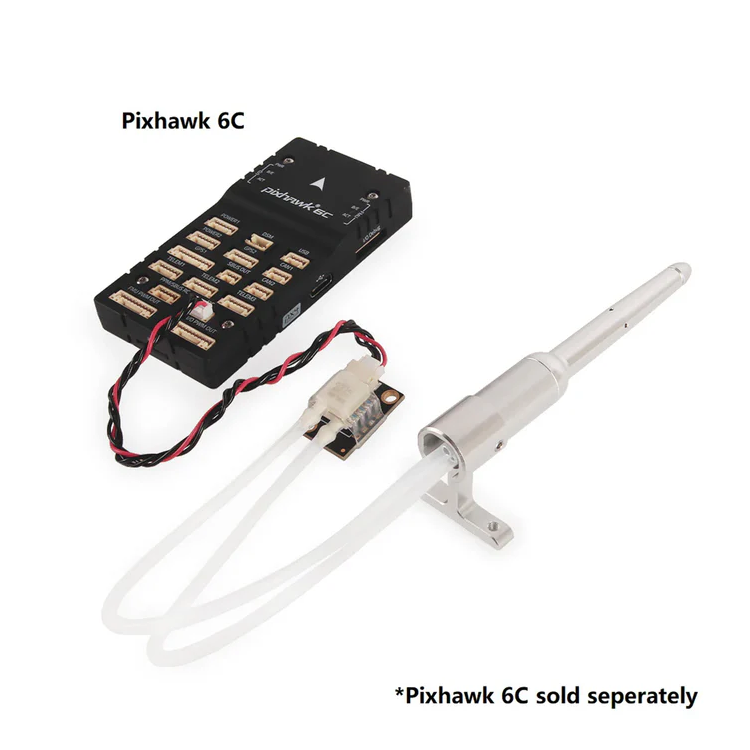

Il est couramment utilisé avec les pilotes automatiques de type Pixhawk et prend en charge les firmwares ArduPilot et PX4.
Amélioration de la sécurité aérienne
La mesure de la vitesse aérodynamique revêt une importance particulière pour les aéronefs à voilure fixe et les aéronefs à décollage et atterrissage verticaux (VTOL).
Cela permet d'améliorer la détection des décrochages, la régulation de la vitesse, les performances d'atterrissage et la fiabilité des missions autonomes.
Compact et facile à installer
Ce module de capteur compact est facile à installer à l'intérieur de l'avion.
Pour garantir une précision optimale des mesures, le tube de Pitot doit être monté face à l'avant, parallèlement au flux d'air, et placé à l'écart du sillage de l'hélice ou des turbulences du fuselage.
Caractéristiques techniques
Produit : Capteur de vitesse numérique MS4525DO avec tube de Pitot PT40
Utilisation : Drones à voilure fixe, aéronefs à décollage et atterrissage verticaux (VTOL) et drones autonomes

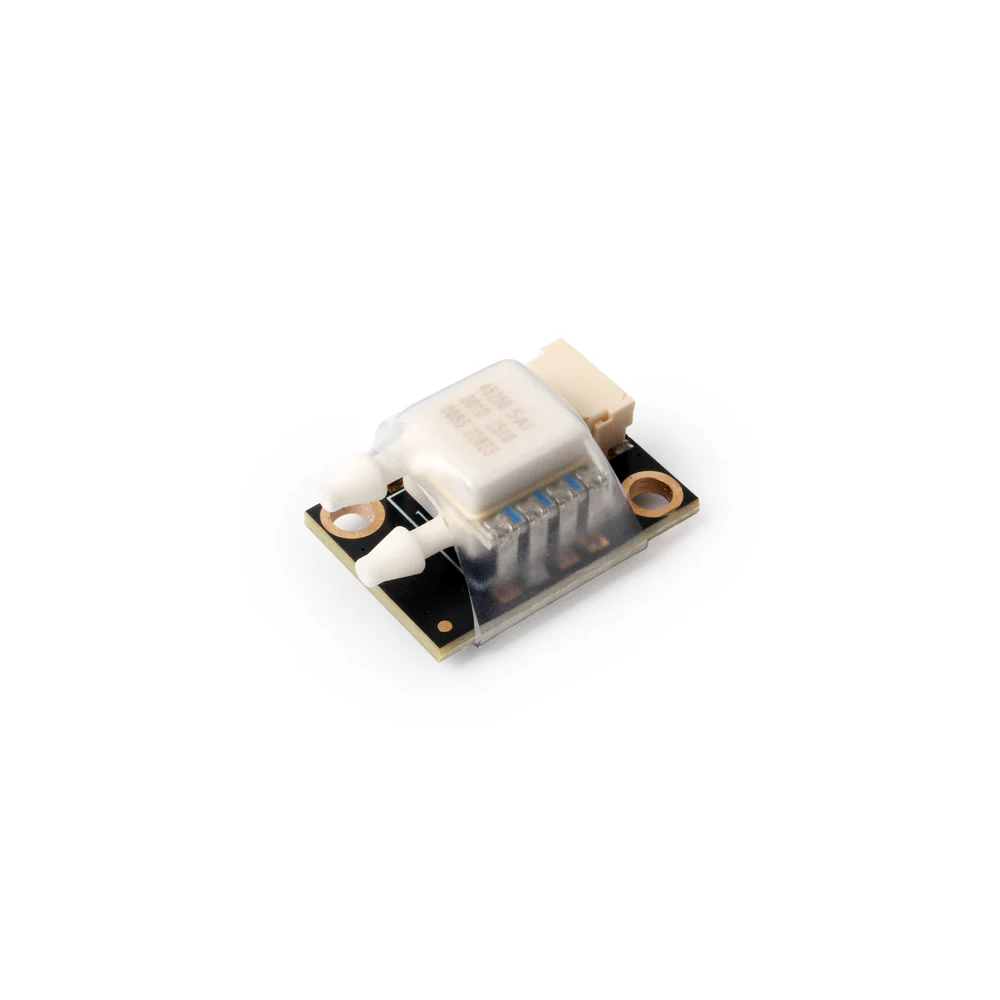

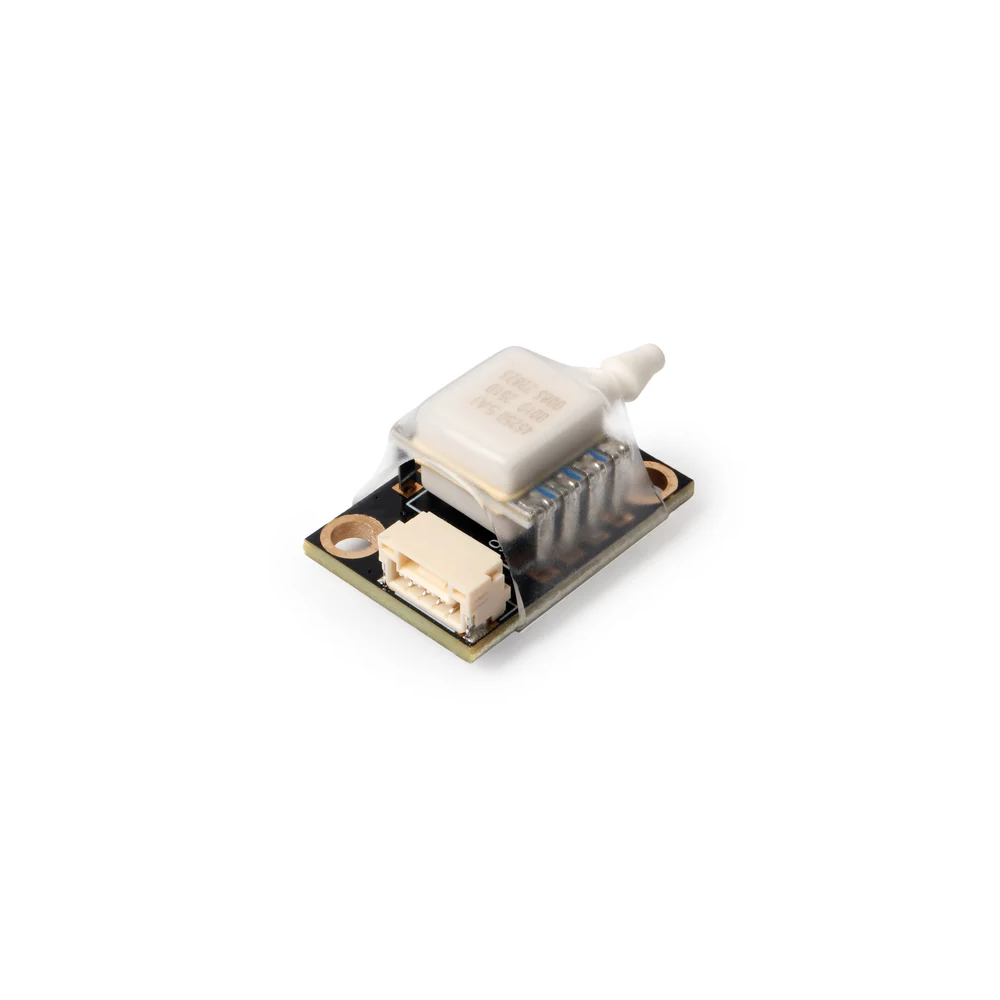

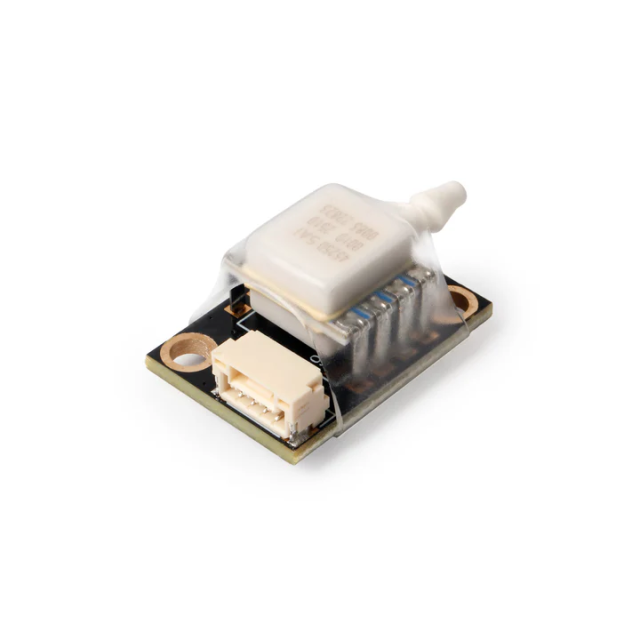

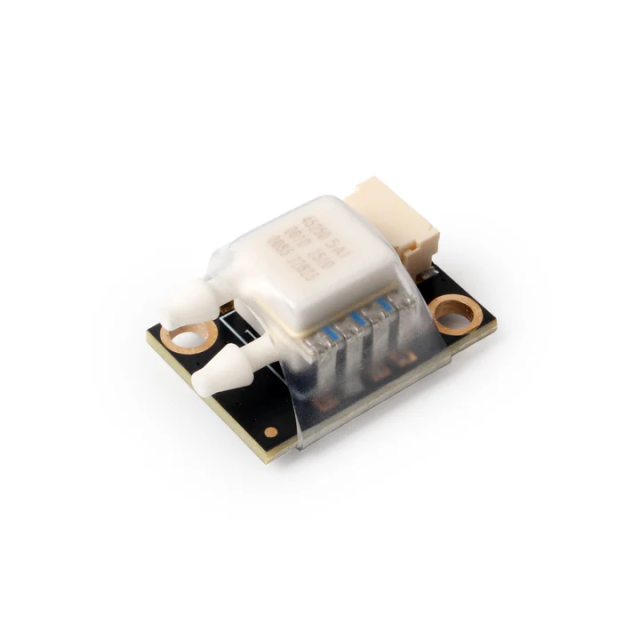

Capteur : Capteur de pression différentielle MS4525DO
Tube de Pitot : Tube de Pitot PT40
Interface : I2C
Plage de mesure : 1 psi
Vitesse maximale et autonomie : Environ 100 m/s / 360 km/h
Résolution : 0,84 Pa
Sortie des données : Données 14 bits provenant d'un convertisseur analogique-numérique delta-sigma 24 bits
Tension d'entrée : Environ 5 V
Compatibilité du micrologiciel : ArduPilot / PX4
Compatibilité avec les contrôleurs de vol : Contrôleurs de vol de type Pixhawk
Fonction : Mesure de la vitesse aérodynamique pour les aéronefs à voilure fixe et les aéronefs à décollage et atterrissage verticaux (VTOL)

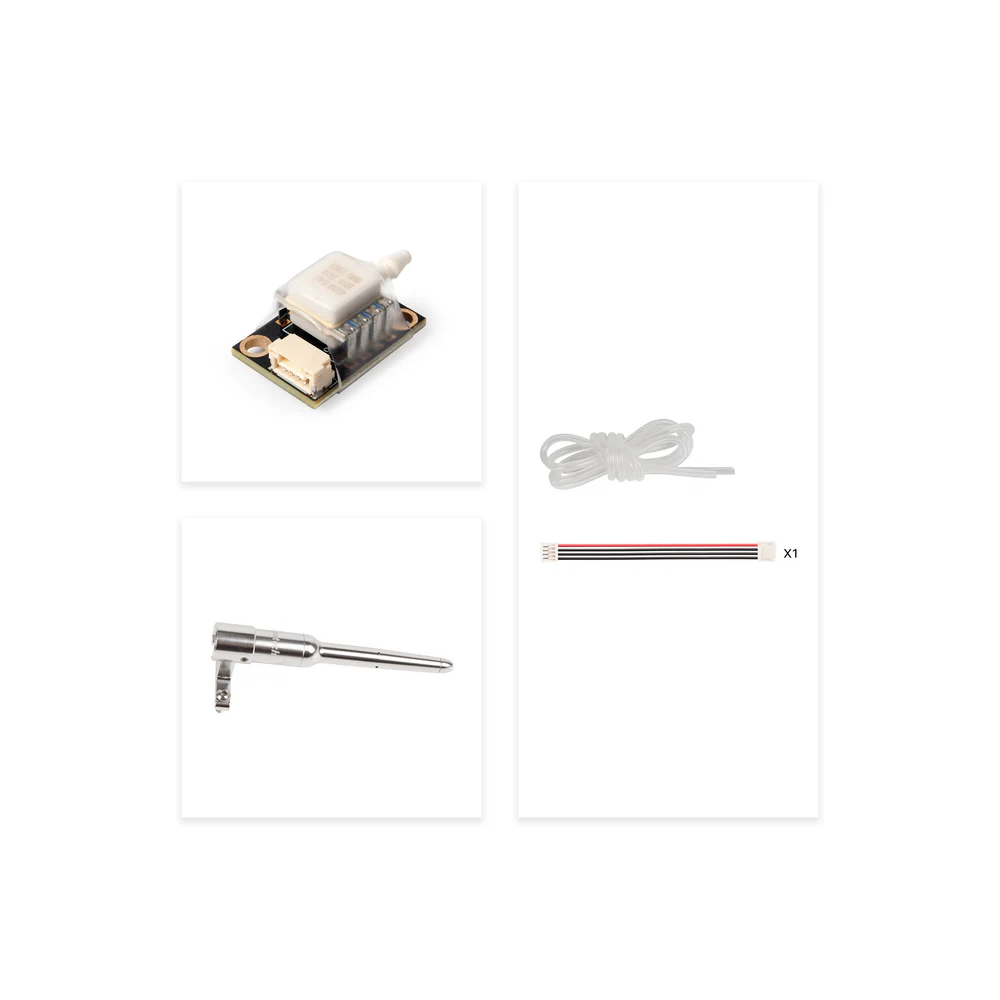

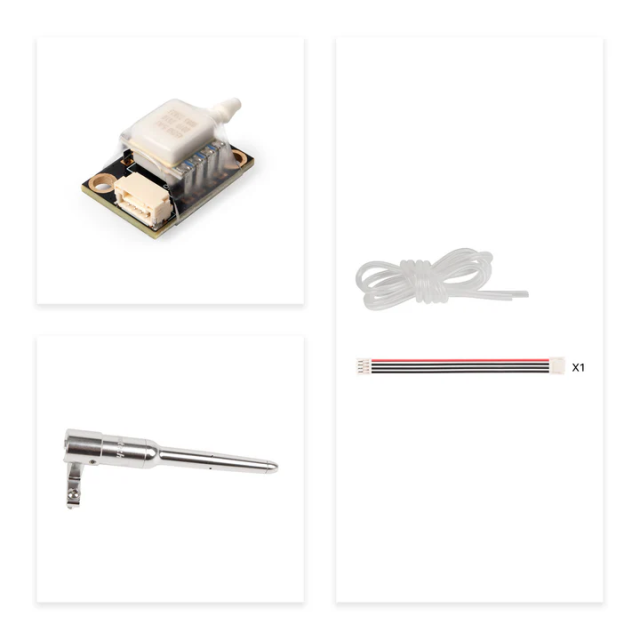

Ce qui est inclus
1 module de capteur de vitesse numérique MS4525DO
1× tube de Pitot PT40
1× lot de tubes en silicone
1× câble de raccordement
Tableau comparatif des capteurs de vitesse aérodynamique :
|
DLVR |
AS1318C |
MS4525DO |
MS5525DSO |
| Numéro de modèle |
DLVR-L10D |
DLVR-L20D |
AS1318C-001PD5AI-DSD |
MS4525DO-DS5AI001DP |
MS5525DSO-DB001DS |
| Plage standard (psi) |
0.363 |
0.725 |
1 |
1 |
1 |
| Plage de pression d'éclatement (psi) |
7.25 |
10 |
10 |
20 |
| Marge d'erreur totale |
±0,3%Span |
±1%FSS |
±1%FSS |
±2,5%FSS |
| Précision de la température (°C) |
2 |
1.5 |
1.5 |
1.5 |
| Température compensée (°C) |
0 à 70 |
0 à 60 |
-10 à 85 |
0 à 85 |
| Mesure de la vitesse maximale (km/h) |
226.8 |
320 |
360 |
| Résolution de pression (bit) |
14 |
14 |
14 |
24 |
| Résolution de température (bits) |
11 |
11 |
11 |
24 |
| Temps de mise à jour (ms) |
0,4~9,5 |
0.5 |
0.5 |
0,48~9,04 |
| Température de fonctionnement (°C) |
-25 à 85 |
-20 à 85 |
-25 à 105 |
-40 à 125 |
| Tension de service (V) |
4,75~5,25 |
| Consommation de courant (mA) |
environ 100 |
~3 |
~3 |
~1,4 |
| Poids du module capteur (g) |
17.4 |
4.1 |
4.1 |
2.6 |
| Dimensions (mm) |
29 × 35,5 × 16,5 |
17 × 23 × 13 |
17 × 23 × 13 |
20 × 22 × 11,4 |
| Interface |
DroneCAN |
I2C |
| Adresse |
Configuration automatique de DroneCAN |
0x28H |
0x28H |
0x76 |
Ports et dimensions :
MS4525 :
AS1318C :
MS5525 :
PT40 et PT60 :
